4K60 2x1 Multiviewer Seamless UHD Video Switcher με ήχο RS232
Εισαγωγή

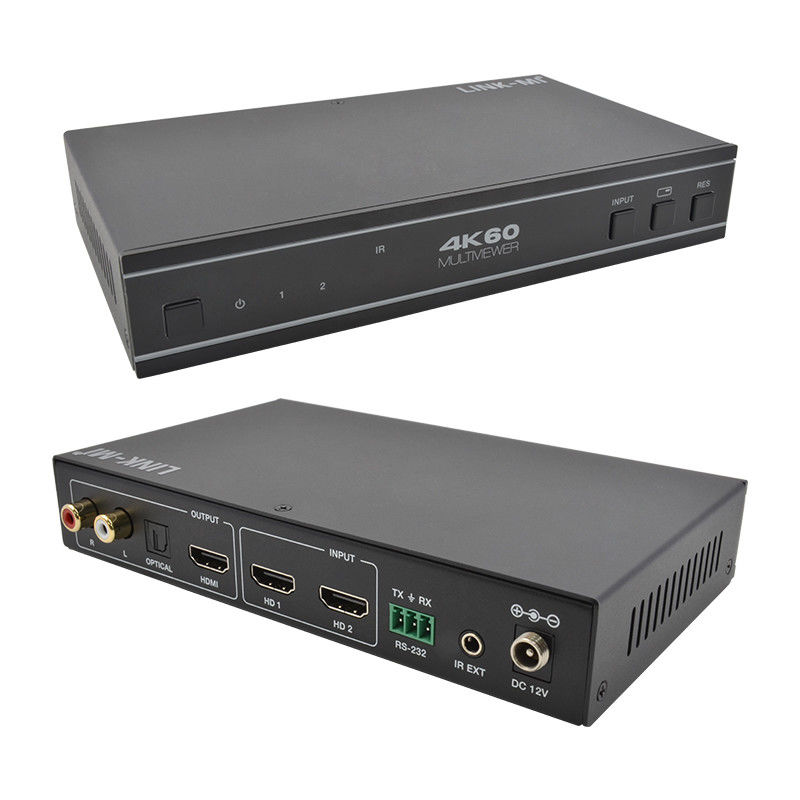

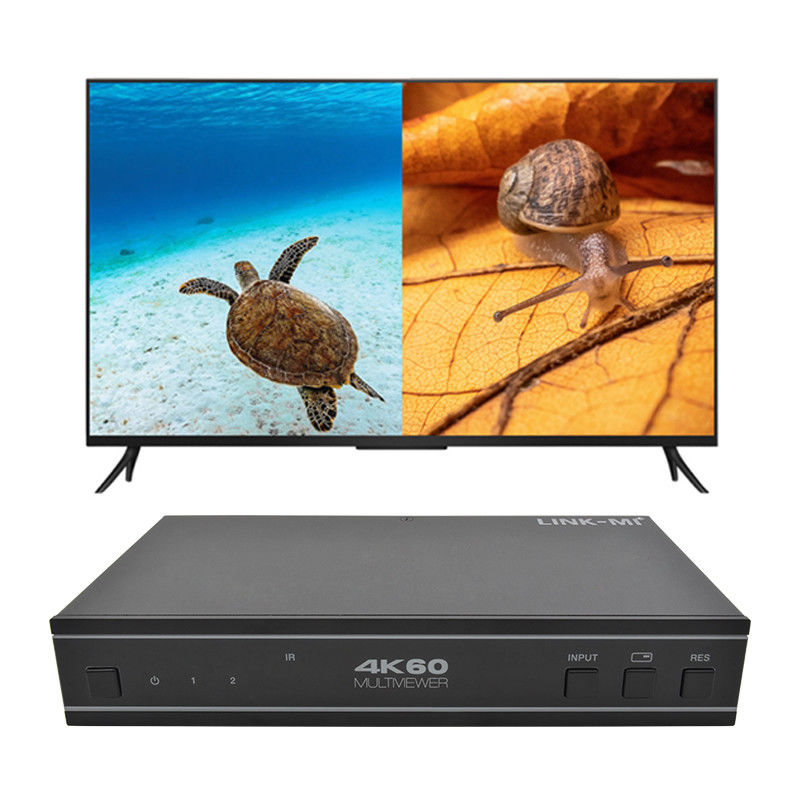

LINK-MI LM-S21C Αυτός ο 4K60 2x1 Multiviewer Seamless UHD Video Switcher αναπτύχθηκε με σκοπό την υποστήριξη υψηλότερης ανάλυσης εξόδου (4K@60) για πολλαπλές πηγές σε μία μόνο οθόνη.Μπορεί να συνδυάσει δύο σήματα βίντεο σε μία μόνο οθόνη UHD ή HD.
Ο χρήστης μπορεί εύκολα να διαχειριστεί κάθε είσοδο μέσω του προμηθευόμενου λογισμικού ελέγχου και να δημιουργήσει οποιαδήποτε διάταξη και θέση οποιασδήποτε από τις δύο εισροές σε μία μόνο οθόνη.Η συσκευή αυτή υποστηρίζει πλήρες φάσμα προδιαγραφών εισόδου βίντεο έως 4K@60 (RB) και ηχητική RCA / οπτική αποενσωμάτωση υποστηρίζεται για εξωτερικά συστήματα διανομής ήχουΑυτή η συσκευή μπορεί να ελεγχθεί μέσω των κουμπιών του μπροστινού πάνελ, IR remote, εντολές RS-232.
Ειδικότητα
1. συμβατό με τα HDMI 2.0b, HDCP 2.2 και HDCP 1.x
2Υποστηρίζει πλάτος ζώνης 18Gbps
3. Υποστήριξη προδιαγραφών εισόδου και εξόδου έως 4K2K@604:4:4
4Υποστηρίζει LPCM, AC3, DD+, DTS, DTS-HD, μέχρι 7.1 κανάλι ήχου
5. Η απρόσκοπτη αλλαγή μεταξύ των καναλιών εισόδου και συνδυασμένων πολλαπλών εικόνων σε μία οθόνη UHD

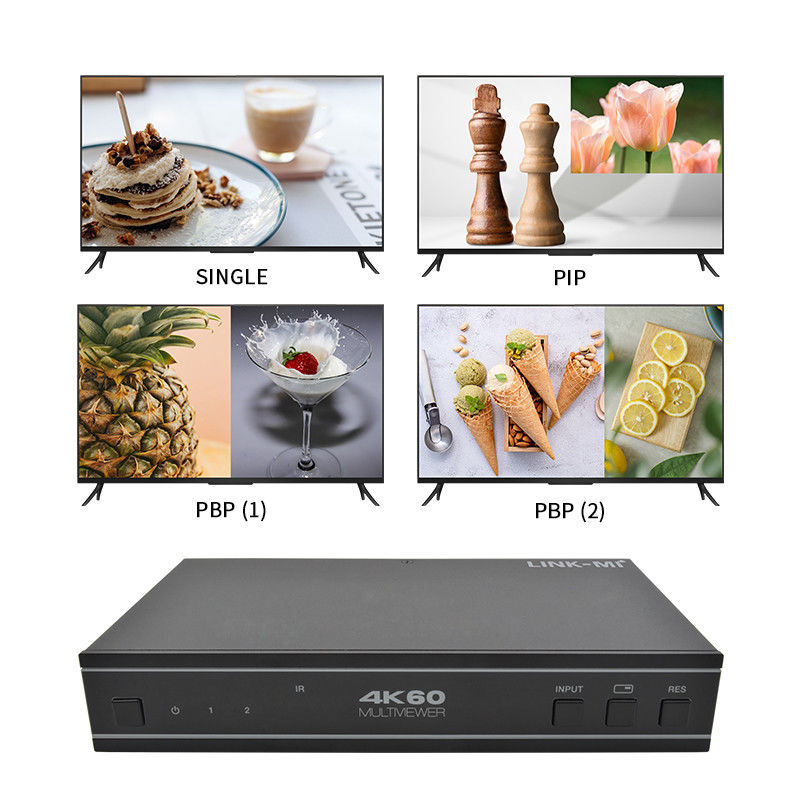

6Μέχρι 4 τρόποι εμφάνισης: SINGLE, PIP, PBP (1), PBP (2)
7. Αποενσωμάτωση ήχου μέσω αναλογικών και οπτικών ινών
8Υποστήριξη ελέγχου της έντασης και ανεξάρτητης επιλογής ήχου
9Προχωρημένη διαχείριση EDID
10. Έλεγχος μέσω των κουμπιών του μπροστινού πάνελ, IR τηλεχειριστή, RS-232 εντολές
11Συμπίεση για εύκολη και ευέλικτη εγκατάσταση
Προδιαγραφές
| Αριθμός μοντέλου. |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Τεχνική |
| Συμμόρφωση HDMI |
HDMI 2.0b |
| Συμμόρφωση με την HDCP |
HDCP 2.2/1.x |
| Διάταξη ζώνης |
18Gbps |
| Ανάλυση βίντεο |
Μέχρι 4K2K@60 4:4:4 |
| Επίπεδο IR |
5Vp-р |
| Εγχώρια συχνότητα |
38KHz |
| Χρωματικό χώρο |
RGB, YCbCr4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Βαθμό χρώματος |
8bit |
| Φόρμα ήχου |
HDMI: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS υψηλής ανάλυσης
Αναλογικό ήχο [3,5mm L/R]: PCM2.0;
SPDIF (ΟΠΤΙΚΟ): Dolby Digital, DTS 5.1, PCM2.0.
Σημείωση: Δεν υποστηρίζει ήχο HBR.
|
| Προστασία ESD |
Μοντέλο ανθρώπινου σώματος ±8kV (αέρος-διαρροή) & ±4kV (αέρος-διαρροή) |
| Σύνδεση |
| Πύλες εισόδου |
2x HDMI IN [τύπος Α, 19 καρφίτσες θηλυκό] |
| Πύλες εξόδου |
1 x HDMI OUT [τύπος Α, 19-pin θηλυκό]
1 x Λ/Ρ ΑΠΟΦΑΣΗ [RCA]
1 x Οπτική έξοδος [S/PDIF]
|
| Λιμάνες ελέγχου |
1 x RS-232
1 x IR EXT [3,5mm Stereo Mini-jack]
|
| Μηχανικές |
| Διαμονή |
Μεταλλικό περίβλημα |
| Χρώμα |
Μαύρο |
| Μέγεθος |
175mm [W] x 100mm [D] x 30mm [H] |
| Βάρος |
497 g |
| Ηλεκτρική τροφοδοσία |
Εισαγωγή: AC 100-240V 50/60Hz
Έξοδος: DC 12V/1A (πρότυπο ΗΠΑ/ΕΕ, πιστοποιημένο CE/FCC/UL)
|
| Κατανάλωση ενέργειας |
4.56W (μέγιστο) |
| Θερμοκρασία λειτουργίας |
32-104°F/0-40°C |
| Θέρμανση αποθήκευσης |
-4-140°F /-20-60°C |
| Σχετική υγρασία |
20-90% RH (χωρίς συμπύκνωση) |
| Σημείωση: Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση. |
Διάγραμμα σύνδεσης
Σύνδεση 2
Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
