Μετατροπέας ινών μέσων SDI
Εισαγωγή

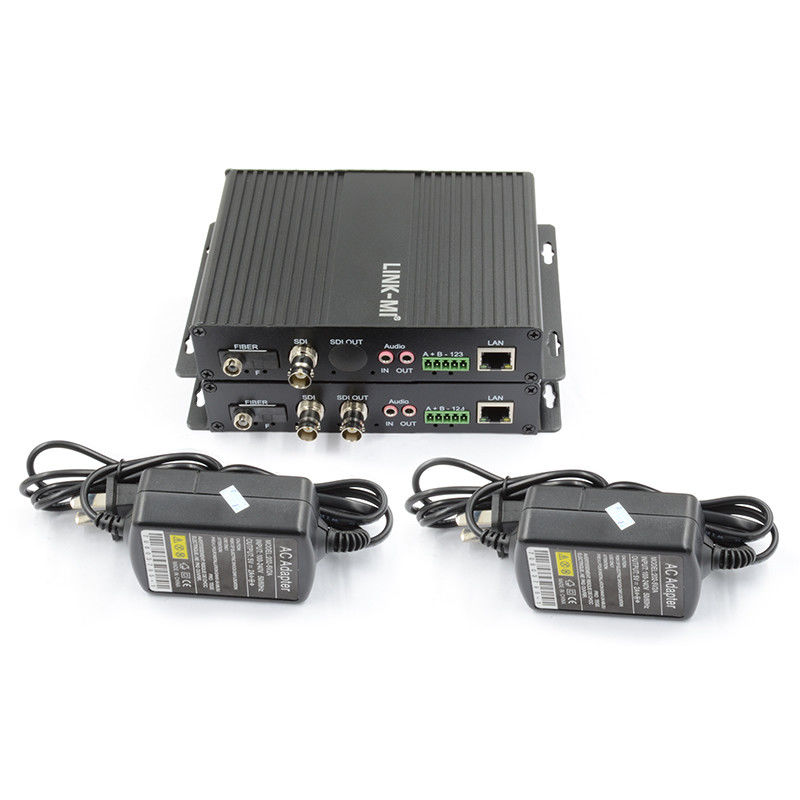

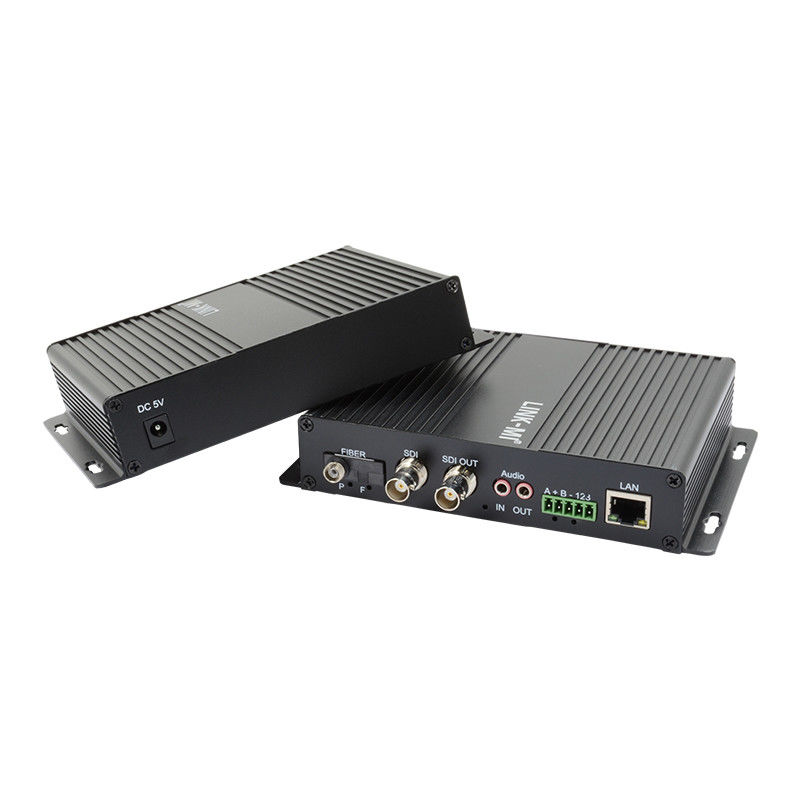

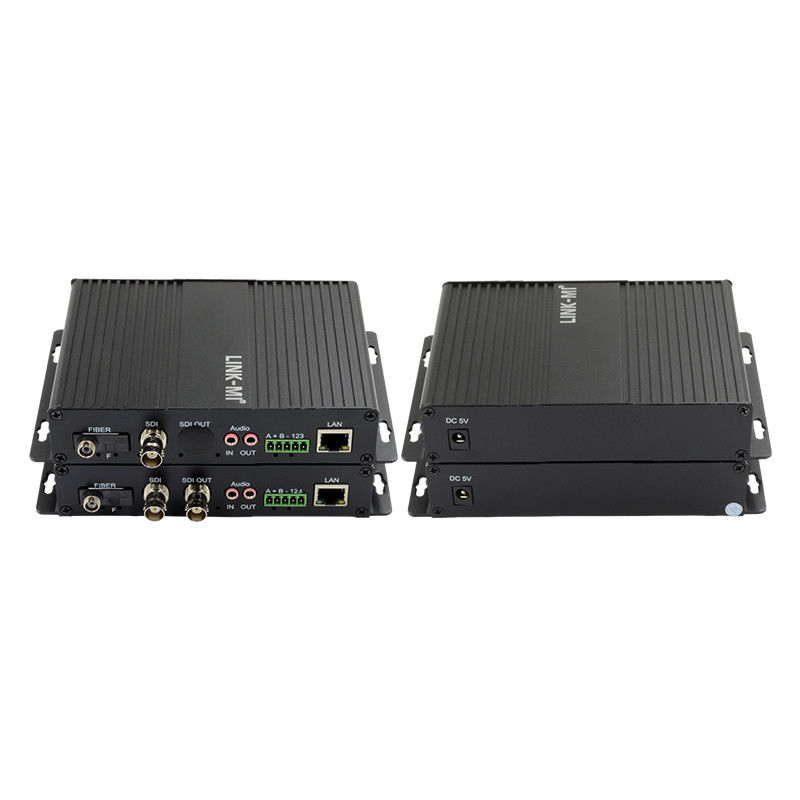

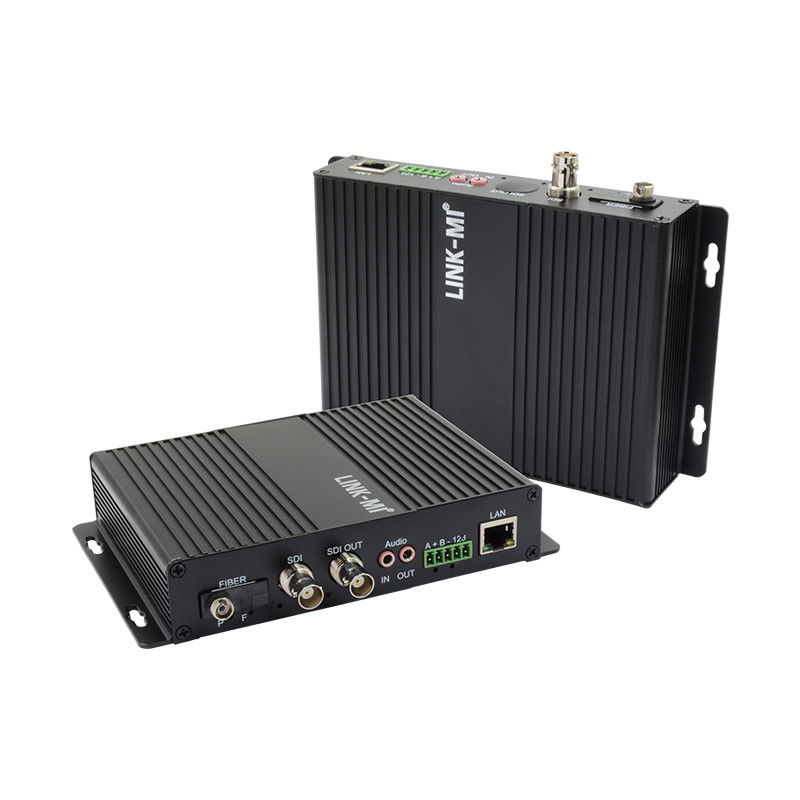

LINK-MI LM-SF02 Ο μετατροπέας HD/3G-SDI σε ίνες περιλαμβάνει πομπό και δέκτη, η οποία είναι μια συσκευή μεταφοράς χαμηλού κόστους για μονόδρομο HD/3G-SDI βίντεο,1ch 10/100M Ethernet και 1ch rs422 δεδομένα μέσω καλωδίου μεταφοράς οπτικών ινών μονοτροπίας και πολυτροπίαςΕίναι σχεδιασμένο με ψηφιακή τεχνολογία οπτικής μεταφοράς και υποστηρίζει σήμα SMPTE292M / SMPTE259M / SMPTE424.που υποστηρίζει 16PCS κάρτες εισαγωγής δέκτη με 2pcs 90 ~ 240V παροχή ενέργειας.
Χαρακτηριστικά
1. 3G/ HD-SDI βίντεο (ενσωματωμένο σήμα ήχου) μέσω ινών με απώλεια μετάδοσης μεγάλων αποστάσεων
2Υποστηρίζει 1CH μονοκατευθυντική ή BIDI διαβίβαση δεδομένων ελέγχου RS485 ή RS422 ή RS232, 1ch full duplex 10/100M Ethernet.
3Η ASIC ενσωματώνει σχεδιασμένη τεχνολογία με βασικά ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας
4Προχωρημένο σχεδιασμό κυκλωμάτων, πλήρες πρόγραμμα υλικού για να εξασφαλιστεί η αξιοπιστία του εξοπλισμού, η συνέπεια και η σταθερότητα
5Χρησιμοποιείται ευρέως σε τηλεοπτικές ζωντανές εκπομπές, βιντεοδιάσκεψεις υψηλής ευκρίνειας, παρακολούθηση βίντεο υψηλής ευκρίνειας και άλλους τομείς
6. Υποστηρίζει τη μετάδοση ενιαίας ή πολλαπλής λειτουργίας ινών (ο χρήστης πρέπει να επιβεβαιώσει τον τύπο καλωδίου μετάδοσης)
7Παροχή κοινώς χρησιμοποιούμενης LC / FC / SC / ST διεπαφής ινών
8Μέγιστη απόσταση μετάδοσης έως 120 χιλιόμετρα μέσω ενιαίας μορφής ινών
9. 3G-SDI υψηλής ψηφιακής οπτικής μετάδοσης σήματος βίντεο και ήχου
10. Προσαρμόζεται σε SDI 270Mbps, 1.485Gbit ταχύτητα και 3G αυτόματα
11Αποδεχτείτε την εξατομίκευση και την λειτουργία OEM.
Προδιαγραφές
| Οπτική |
| Διάστημα κύματος |
πολλαπλής λειτουργίας 850nm / 1300nm, μονής λειτουργίας 1310nm / 1550nm |
| Δύναμη εξόδου |
-10~-4dBm |
| επιτρεπόμενο εύρος απώλειας αλυσίδας |
18 dBm ~ 35 dBm |
| Οπτικές ίνες |
50/125u πολυτρόπος,62.5/125u πολυτρόπος,9/125u μονότροπος |
| Ευαισθησία δέσμευσης φωτός |
<= 30dBm |
| Οπτικός σύνδεσμος |
Επενδύσεις σε υδραυλικά υλικά |
| Απόσταση |
0 ~ 500M (MM) / 0 ~ 80KM (SM) |
| Βίντεο-SDI |
| Τύπος σήματος SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Μορφή βίντεο |
Αξιολόγηση των επιπτώσεων των διαρθρωτικών μέτρων
1920*1080P24·1920*1080I601920*1080I50·1280*720P60·1280*720P50·525i·625i
|
| Ποσοστά δεδομένων |
270Mbit/s - 1,48Gbit/s, 3Gbit/s |
| Εξισορρόπηση καλωδίων |
Αυτόματο καλώδιο EQ (καλώδιο Belden 1694A)
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
|
| Συνδετήρας |
BNC 75 Ωμ |
| Βίντεο Γενικό |
| Δύναμη εισόδου |
5V, 0,2-2,0A |
| Κατανάλωση ενέργειας (μέγιστη) |
Μεταδότης: 2,5W Αποδέκτης: 2,5W |
| Θερμοκρασία λειτουργίας |
-20°C έως 60°C |
| Θέρμανση αποθήκευσης |
-40°C έως 85°C |
| Υγρασία λειτουργίας |
0 ~ 95% (μη συμπυκνωτικό) |
| Χρώμα θήκης |
Μαύρο |
| Περιεχόμενο της υπόθεσης |
αλουμίνιο |
| Διάσταση |
15.5x12x3.2CM |
| Καθαρό βάρος |
1 kg ανά ζευγάρι |
| Περιεχόμενο της υπόθεσης |
Αλουμίνιο |
| ΜΤΒΦ: |
>100000 ώρες |
| Πληροφορίες |
| Πρωτόκολλο δεδομένων |
RS422 |
| Ποσοστό δεδομένων |
0~500 Kbps |
| Ποσοστό σφάλματος |
< 10-9 |
| Συνδετήρας |
Τερματικός σταθμός Φοίνιξ |
| Ethernet |
| Τρόπος εργασίας |
Πλήρη διπλή/μισή διπλή |
| Ποσοστό δεδομένων |
10/100Mbps (AUTO) |
| τερματικό σύνδεσης |
RJ45 |
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης
Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-SF02 20KM SDI μετατροπέας ινών δεδομένων και μέσων ενημέρωσης...
