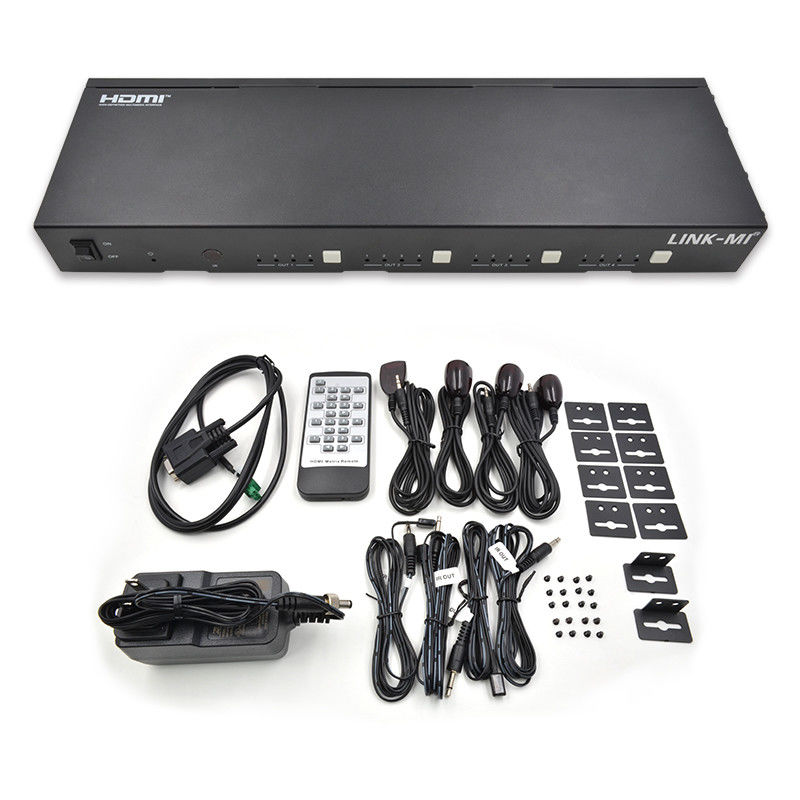

70M 4X4 HDMI Matrix με λειτουργία IR Matrix 18Gbps 4K@60Hz HDMI 2.0b POC
Εισαγωγή
Το LINK-MI LM-MX44-70 Το 18Gbps 4x4 HDMI Matrix μπορεί να συνδέσει τέσσερις πηγές HDMI σε οκτώ οθόνες.Διαθέτει τέσσερις εξόδους HDMI και κάθε έξοδος HDMI αντικατοπτρίζεται για να παρέχει μια έξοδο CAT-Cable που τρέχει ταυτόχρονα.
Υποστηρίζει τη μετάδοση βίντεο (η ανάλυση είναι έως 1080p Full HD και 4Kx2K@60Hz 4:4:4) και υποστηρίζει HD ψηφιακές μορφές ήχου όπως LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus και DTS-HD Master Audio.
Συνδέστε έναν δέκτη CAT σε κάθε έξοδο καλωδίου CAT για να επεκτείνετε το σήμα HDMI έως 230ft / 70m για συνδεσιμότητα σε πολλά δωμάτια.
Το προϊόν υποστηρίζει λειτουργία μονόδρομου IR matrix.
Ειδικότητα
1. συμβατό με τα HDMI 2.0b και HDCP 2.2/1.x
2. Ανάλυση βίντεο έως 4K2K@60Hz (YUV 4:4:4) σε όλες τις θύρες HDMI και CAT
3. 4 εισόδους HDMI, 4 εξόδους HDMI & CAT με καθρέφτες
4Οι θύρες HDMI υποστηρίζουν εύρος ζώνης βίντεο 18Gbps χωρίς απώλεια
5. Υποστήριξη 4K->1080P Down Scaler για κάθε πύλη εξόδου
6. Υποστηρίζονται HDR, HDR10, HDR10+, Dolby Vision, HLG
7Η έξοδος CAT μπορεί να επεκτείνει την απόσταση μετάδοσης έως 230ft/70m μέσω ενός ενιαίου καλωδίου CAT6
8. Ηχοπερίοδος HDMI έως 7.1CH HD ήχο (LPCM, Dolby TrueHD και DTS-HD Master Audio)
9Υποστηρίζεται η προηγμένη διαχείριση EDID και ο έλεγχος CEC
10. 12V POC σε όλες τις πύλες CAT
11. Υποστήριξη μονοδιαστασιακής λειτουργίας ματρίδας IR
12. Έλεγχος μέσω των κουμπιών του μπροστινού πάνελ, IR τηλεχειριστή, RS-232, LAN και Web GUI
Προδιαγραφές
| Αριθμός μοντέλου. |
LM-MX44-70 |
| Συμμόρφωση HDMI |
HDMI 2.0b |
| Συμμόρφωση με την HDCP |
HDCP 2.2/1.x |
| Διάταξη ζώνης |
18Gbps |
| Ανάλυση βίντεο |
Μέχρι 4K2K@50/60Hz (4:4:4) |
| Χρωματικό χώρο |
RGB 4:4:4, YCbCr 4:44/4:22/4:2:0 |
| Βαθμό χρώματος |
8bit, 10bit, 12bit (1080p@60Hz)
8-bit (4K2K@60Hz YUV4:4:4)
8bit, 10bit, 12bit, 4K2K@60Hz22/4:2:0)
|
| Φόρμα ήχου HDMI |
Η LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
| Απόσταση μετάδοσης |
230ft / 70m (μέσω ενός ενιαίου καλωδίου CAT6) |
| Προστασία ESD |
Μοντέλο ανθρώπινου σώματος:
±8kV (αέριο-διαρροή) ±4kV (αέριο-διαρροή)
|
| Σύνδεση |
| Ματρίκη |
Εισόδους: 4 x HDMI τύπου Α [19-pin θηλυκό]
Έξοδα: 4 x HDMI τύπου Α [19-pin θηλυκό]
4 x θύρα CAT [RJ45]
4 x IR OUT [3,5mm Stereo Mini-jack]
Ελέγχου: 1 x TCP/IP [RJ45]
1 x RS-232 [σύνδεσμος φήνικας 3 πινών]
|
| Πιστοποιητής CAT |
Εισόδους: 1x IR IN [3,5mm Stereo Mini-jack]
1x θύρα CAT [RJ45]
Έξοδος: 1x HDMI τύπου Α [19-pin θηλυκό]
Έλεγχος: 1x Υπηρεσία [Micro USB, Port Update]
|
| Μηχανικές |
| Διαμονή |
Μεταλλικό περίβλημα |
| Χρώμα |
Μαύρο |
| Μέγεθος |
Μητρώο: 320 mm (W) × 100 mm (D) × 36 mm (H)
Πιστοποιητής: 61mm (W) x 88mm (D) x 18mm (H)
|
| Βάρος |
Ματρίκη: 915g, δέκτης: 155g |
| Ηλεκτρική τροφοδοσία |
Εισαγωγή: AC 90 - 260V 50/60Hz
Έξοδος: DC 12V/2.5A
(Κανονισμοί ΗΠΑ/ΕΕ, πιστοποιημένο CE/FCC/UL)
|
| Κατανάλωση ενέργειας |
19.68W (μέγιστο) |
| Θερμοκρασία λειτουργίας |
0°C ~ 40°C / 32°F ~ 104°F |
| Θέρμανση αποθήκευσης |
-20°C ~ 60°C / -4°F ~ 140°F |
| Σχετική υγρασία |
20~90% RH (μη συμπυκνωτική) |
| Ανάλυση / μήκος καλωδίου |
HDMI IN/OUT |
| 4K60-πόδια/μέτρα |
16ft /5M |
| 4K30-πόδια/μέτρα |
32ft/10M |
| 1080P60-πόδια / μέτρα |
50ft / 15M |
| Η χρήση καλωδίου "Premium High Speed HDMI" συνιστάται ιδιαίτερα. |
| Σημείωση: Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση. |
Διάγραμμα σύνδεσης

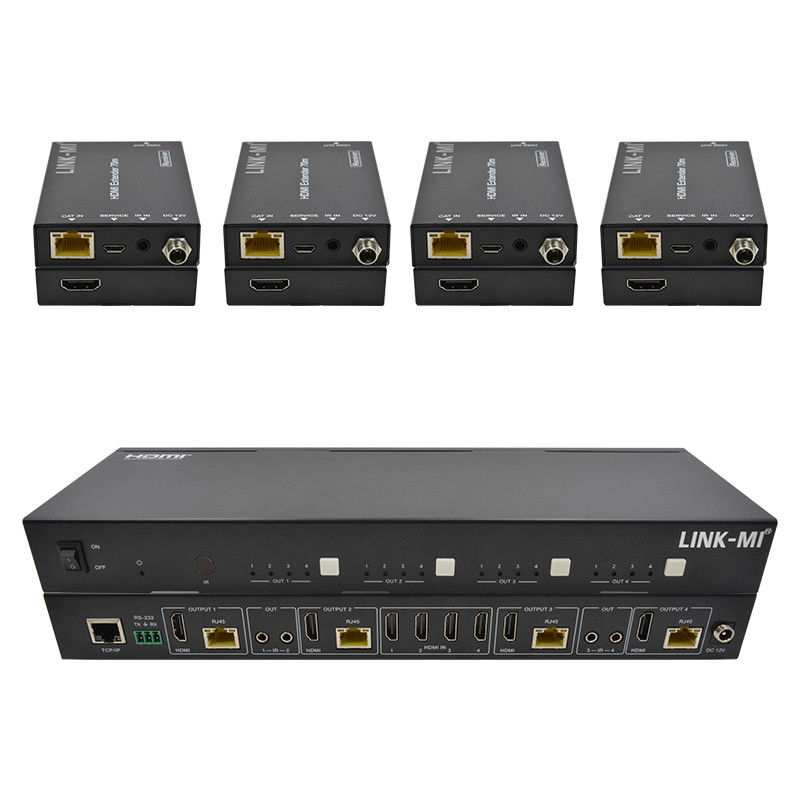

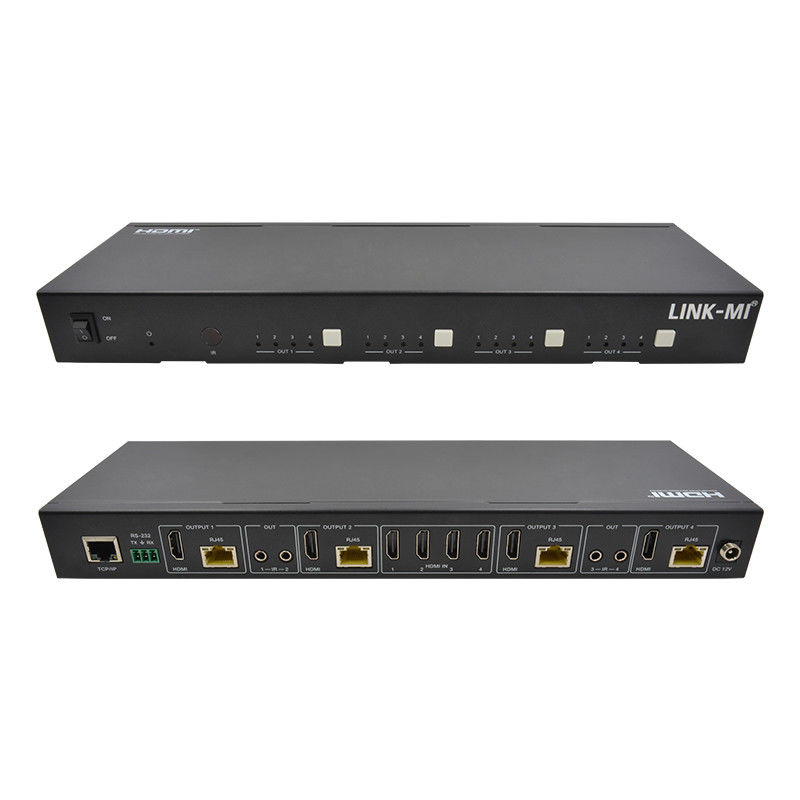

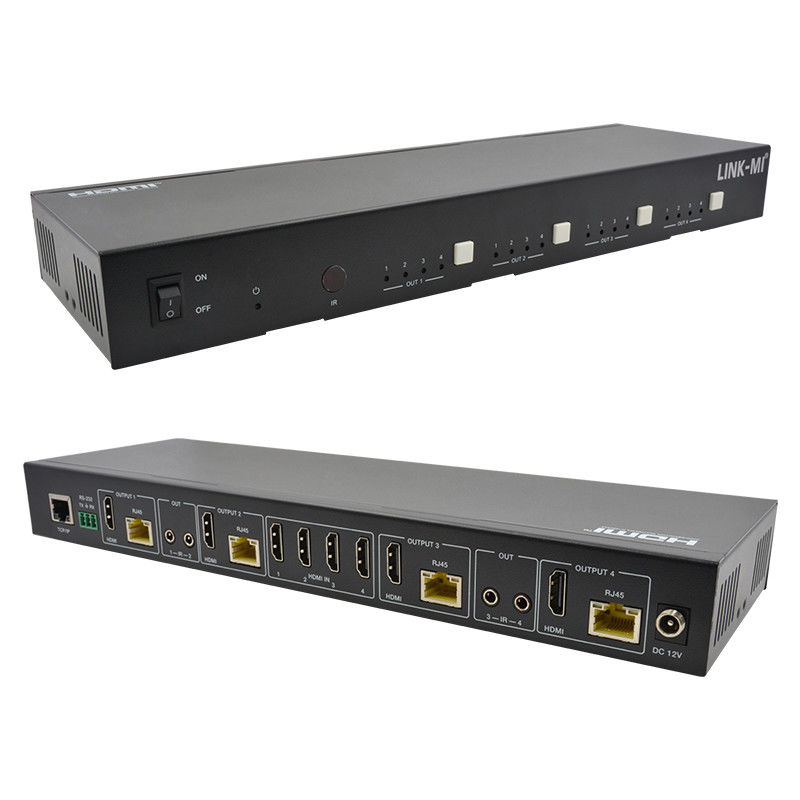

Περιγραφή πίνακα
