4K Video Wall Controller 2x2/1x4/4x1/10x10 Δείκτης σύνδεσης HDMI/USB Τύπος C/DVI
Εισαγωγή

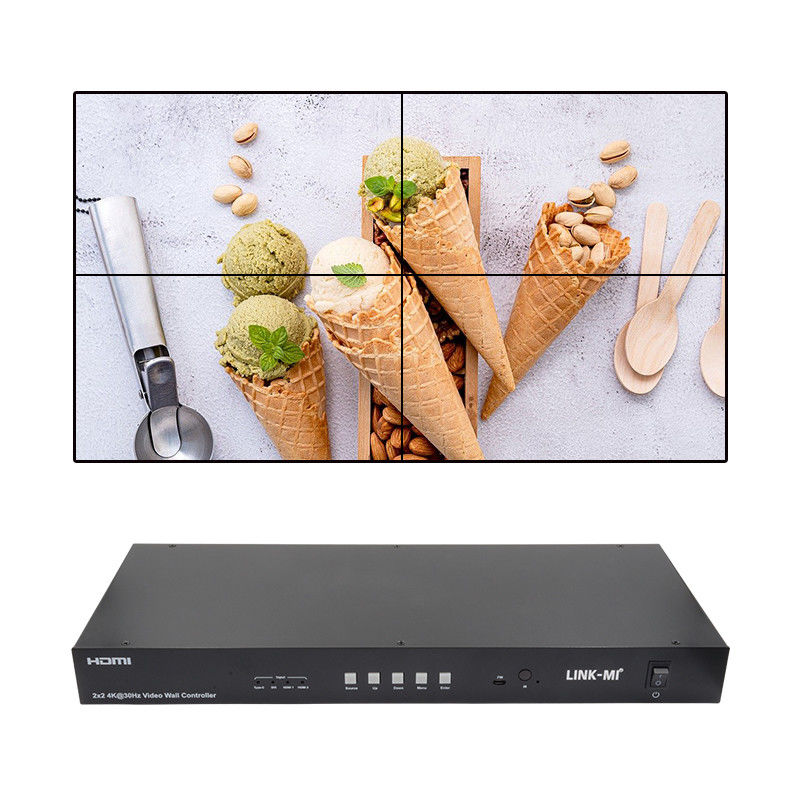

Το LINK-MI LM-VW02B είναι ένα επαγγελματικό τετρακανάλινο Ultra HD 4K Video Wall Controller. Χρησιμοποιείται για τη διανομή σημάτων σε πολλαπλές μονάδες οθόνης για την σύνδεση οθόνης.Έρχεται με 4 σήματα εισόδου όπως 2 HDMI / 1 USB Type C / 1 DVI· με έξοδο 4 καναλιών HDMI και επιπλέον 1 έξοδο HDMI Loop για ενιαία οθόνη ή κατά φάση.Ο χρήστης μπορεί να αλλάξει οποιοδήποτε από τα 4 σήματα εισόδου για να εμφανιστεί σε 4 οθόνες τηλεόρασης για να κάνει ένα μεγάλο 2x2 τοίχος βίντεο ή 1x4, 4x1... τρόπους οθόνης, και μέγιστο 10x10 τοίχος βίντεο σε καταρράκτη σύνδεση.
Εν τω μεταξύ, υποστηρίζει επίσης τη λειτουργία διαχωρισμού 1x4 HDMI, την εξαγωγή SPDIF και αναλογικού ήχου, την υψηλότερη ανάλυση UHD έως 3840x2160 @ 30Hz, περιστροφή 180 °, διαχείριση EDID.Ο χρήστης μπορεί να το ελέγξει εύκολα μέσω τηλεχειριστήΕίναι σε σχεδιασμό 1U rack και εύκολο στην εγκατάσταση.
Χαρακτηριστικά
1Υποστηρίζει είσοδο USB TYPE-C / DVI /2 HDMI.
2Υποστηρίζει το 4K 2x2 βίντεο τοίχωμα, καταρρέοντας για να δημιουργήσει 2x3, 3x4 και μέγιστο 10x10 τοίχωμα βίντεο.
3Υποστήριξη περιστροφής εικόνας εξόδου 180°.
4. Υποστηρίζει την υψηλότερη ανάλυση έως 4K@30HZ 4:44 για εισόδους τύπου C και HDMI, 1920x1200 για εισόδους DVI.
5Υποστήριξη διαχείρισης EDID:Δύο προεπιλεγμένες EDID: 4K30HZ, 1080P.
6Υποστηρίζει HDCP2.2/1.4.
7. κουμπί πίνακα υποστήριξης; IR remote; RS232 εντολή και Web GUI για τον έλεγχο.
8. Υποστήριξη SPDIF και αναλογική εξαγωγή ήχου
9Σχεδιασμός ράφης 1U, εύκολη δόση.
Προδιαγραφές
| Αριθμός μοντέλου. |
Επικοινωνία με το σύστημα LINK-MI LM-VW02B |
| Πύλες εισόδου |
2x HDMI, 1x USB TYPE-C, 1x DVI
|
| Λιμάνι εξόδου |
4x HDMI, 1x HDMI Loop out για ενιαία οθόνη ή συνδέσεις κατά φάση)
1x SPDIF, 1x αναλογικό στερεοφωνικό ήχο
|
| Λιμάνια ελέγχου |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Εισαγωγή σήματος βίντεο |
00,5-1,0 βολτ p-p |
| Εισερχόμενο σήμα DDC |
5 βολτ p-p (TTL) |
|
Μορφή βίντεο
|
Ultra HD TV/FH DTV: 4K@30Hz/1080P |
|
Φόρμα ήχου
|
LPCM 16bit, 24bit, 44,1KHz/48KHz |
| Μέθοδοι ελέγχου |
Πίνακα κουμπιών; IR τηλεχειριστήριο; εντολή RS232 και Web GUI |
| Τρόποι τοίχου βίντεο |
Προεπιλογές 1x1; 2x2; 4x1; 1x4... κλπ.
Κασκάδα για να γίνει 3x2-1, 3x2-2, 4x2-1, 4x2-2, 4x3-1, 4x3-2, 4x3-3
Κασκάδα: 3x3; 4x4; 4x6; 5x6; 6x6 και ούτω καθεξής, μέγιστο 10x10 τοίχος βίντεο
|
| Άλλες λειτουργίες |
1x4 HDMI Splitter Mode, περιστροφή 180°, Διαχείριση EDID, Εξόρυξη ήχου... |
| Ηλεκτρική τροφοδοσία |
Συνεχή 12V 2A |
| Κατανάλωση ενέργειας |
15watt (μέγιστο) |
| Θερμοκρασία λειτουργίας |
0 έως +40°C (32 έως +104°F) |
| Υγρασία λειτουργίας |
5 έως 90% RH (χωρίς συμπύκνωση) |
| Υλικό |
Μεταλλικό περίβλημα |
| Χρώμα |
Μαύρο |
| Διάσταση |
438mm ((L) x 190mm ((W) x 44mm ((H) |
| Βάρος |
2.5 κιλά |
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης

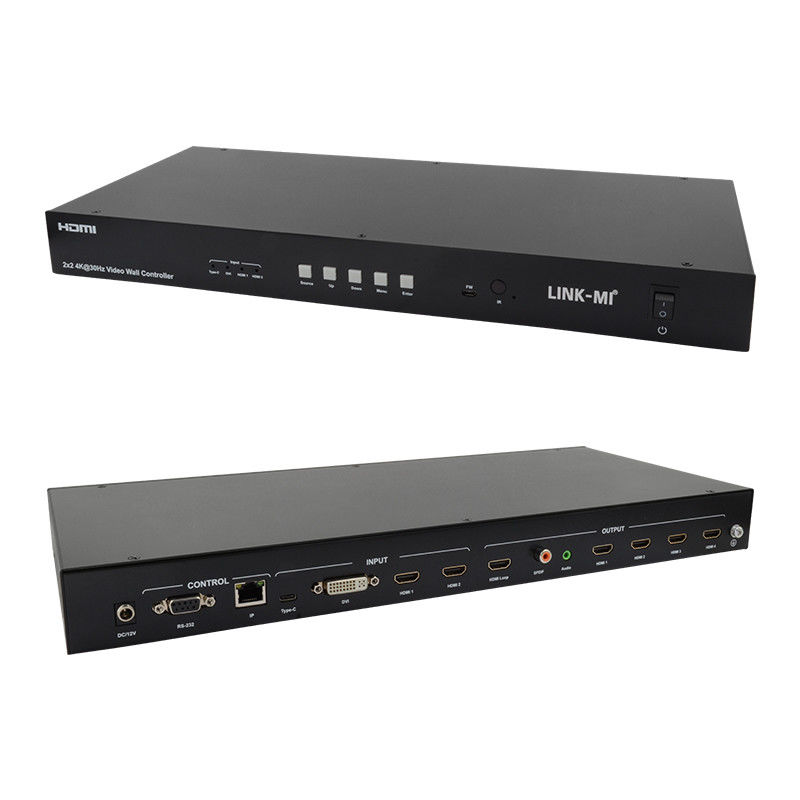

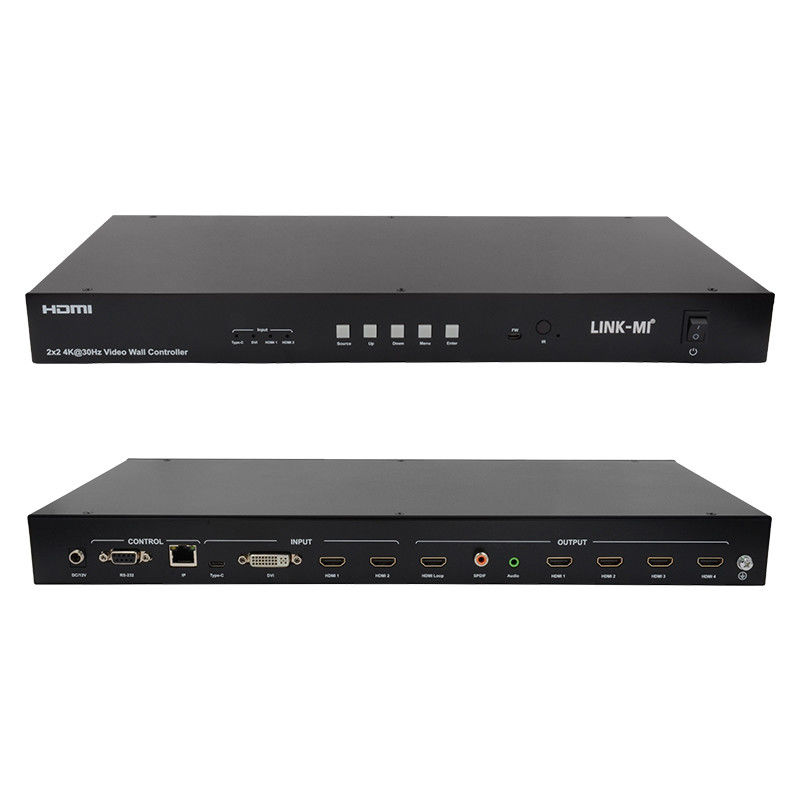

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-VW02B 2x2 Ελεγκτής τοίχου βίντεο 4K30Hz.pdf
