4K 1X4 HDMI Splitter EDID Αναλογική Οπτική Εξόρυξη Ακουστικού HDMI2.0b 4 Port Video Splitter
Εισαγωγή
Το 1x4 HDMI 2.0 Splitter ταυτόχρονα μια διαδρομή HDMI πηγή σε τέσσερις διαδρομές HDMI οθόνη.4:4) και HDCP 2.2. Αυτό το προϊόν υποστηρίζει την εκτύπωση ήχου από την πηγή HDMI σε οπτική και αναλογική έξοδο. Μπορεί να επιλεγεί COPY, AUTO λειτουργίες EDID ρύθμιση. Η έξοδος υποστηρίζει παράκαμψη και downscaler ((4K-> 1080P)
Χαρακτηριστικά
1. HDMI 2.0b, HDCP2.2/HDCP1.4 συμβατό.
2. Υποστηρίζει την ανάλυση HDMI έως και 4K2K@50/60Hz (4:4:4)
3. Υποστηρίζει την έξοδο ψηφιακών και αναλογικών εκχυλίσματος ήχου από πηγή HDMI.
4Υποστήριξη παράκαμψης εξόδου και λειτουργία μειωμένης κλίμακας 4K-> 1080P μέσω διακόπτη διακόπτη στο πάνελ.
5Η EDID μπορεί να επιλεγεί με τις λειτουργίες COPY και AUTO μέσω του διακόπτη κλήσης στον πίνακα.
Αν δεν ανιχνευθεί EDID ικανό για HDMI OUT 1, τότε η μονάδα θα αντιγράψει το HDMI OUT 2.Εάν δεν ανιχνεύεται HDMI OUT 1 ~ 2 ικανό 4 EDID τότε η μονάδα θα αντιγράψει HDMI OUT 3... και ούτω καθεξής
Η σειρά προτεραιότητας είναι από 1 έως 4.
ΑΥΤΟ: Συγκρίνετε τη ρύθμιση OUT 1~OUT 4 EDID και παράγετε την καλύτερη ανάλυση σε όλες τις εξόδους).
6Υποστήριξη αναλογικού ήχου PCM 2.0.
7. Υποστηρίζει οπτική μορφή μετάδοσης ήχου σχετικά με το LPCM 2.0/2.1/5.1CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS 5.1, DTS-ES 6/DTS-HDMA 5.1, DTS HD- HRA 5.1.
Προδιαγραφές
| Αριθμός μοντέλου. |
LM-SC104-AUDIO |
| Τεχνική |
|
| Συμμόρφωση HDMI |
HDMI 2.0b |
| Συμμόρφωση με την HDCP |
HDCP 2.2 και HDCP 1.4 |
| Ανάλυση βίντεο |
720P50/60Hz, 1080P50/60Hz, 4K2K24Hz, 4K2K30Hz,
4K2K@50/60Hz (4:4:4) |
| Χρωματικό χώρο |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Βαθμό χρώματος |
4K60Hz 8-bit, 1080P 12-bit |
| Φόρμα ήχου HDMI |
LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,
DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
|
| Φόρμα ήχου L/R |
PCM 2.0 |
| Οπτικές μορφές ήχου |
LPCM [2.0/2.1]CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS
5.1, DTS-ES 6, DTS-HDMA 5.1, DTS HD- HRA 5.1 |
| Προστασία ESD |
Μοντέλο ανθρώπινου σώματος:
±8kV (αέριο-διαρροή) ±4kV (αέριο-διαρροή)
|
|

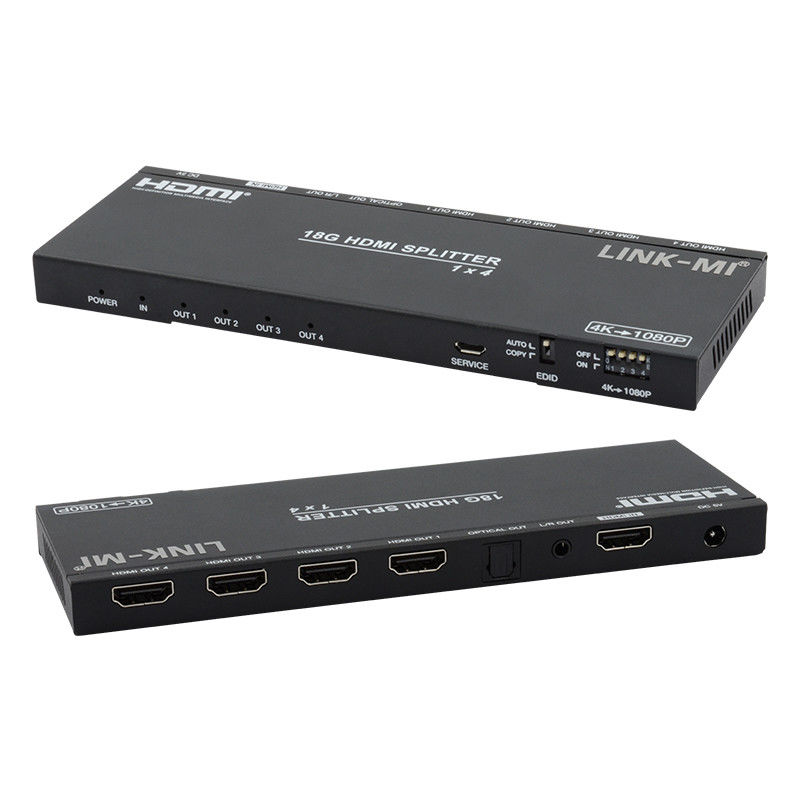

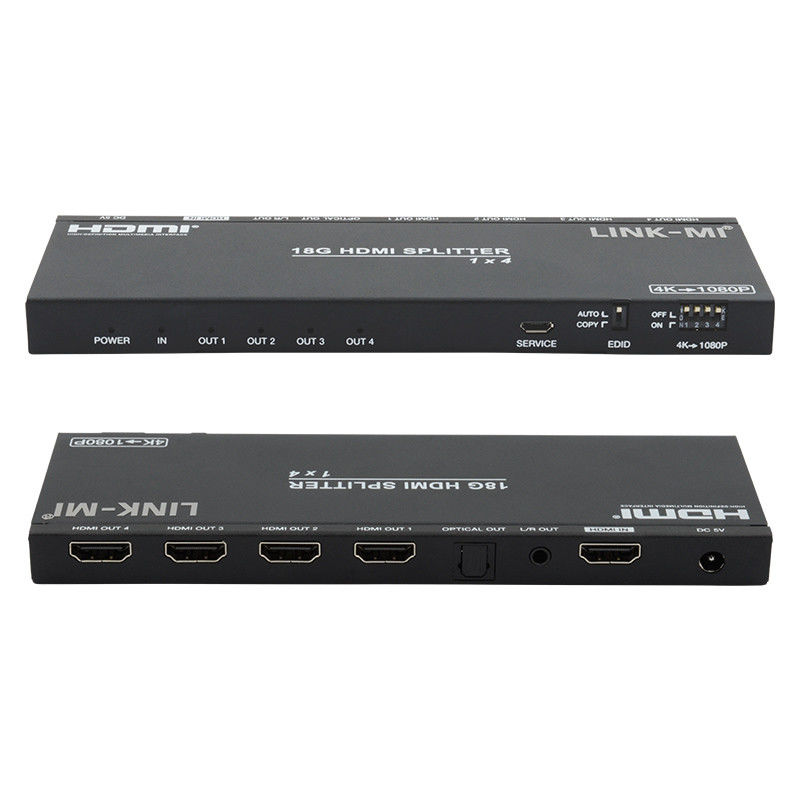

Συνδέσεις
|
|
| Πύλες εισόδου |
1 × HDMI τύπου Α [19-pin θηλυκό] |
| Πύλες εξόδου |
4×HDMI τύπου Α [19-pin θηλυκό]
1×L/R Audio out [3.5mm Stereo Mini-jack]
1 × Οπτική έξοδος [S/PDIF] |
| Μηχανικές |
|
| Διαμονή |
Μεταλλικό περίβλημα
|
| Χρώμα |
Μαύρο |
|
Μέγεθος
|
180 mm ((W) × 62 mm ((D) × 14 mm ((H)
|
| Βάρος |
227g |
|

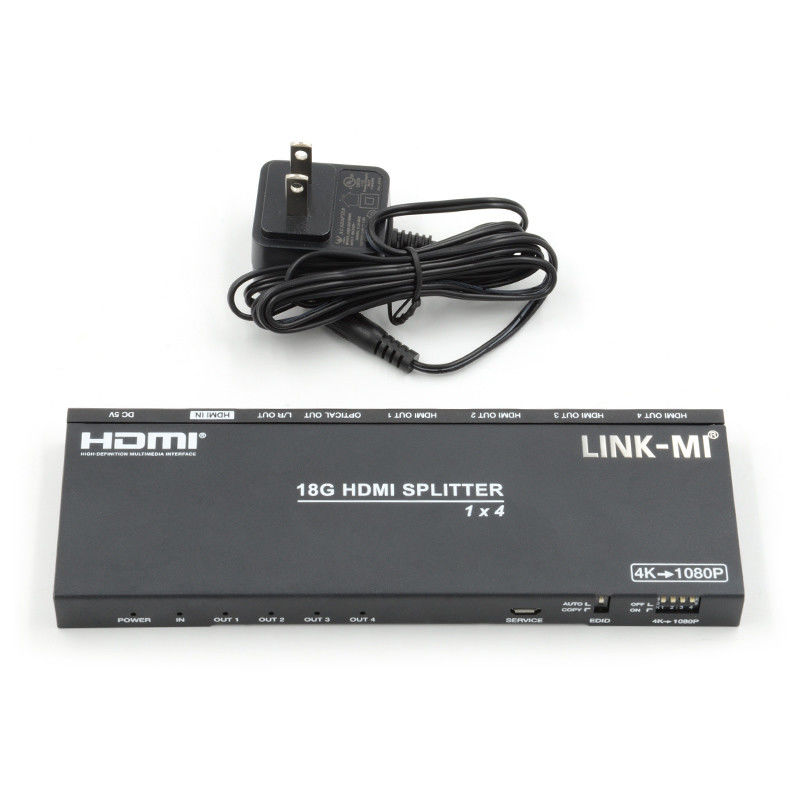

Ηλεκτρική τροφοδοσία
|
Εισαγωγή: AC100~240V 50/60Hz
Έκδοση: DC5V/1A (στοιχεία των ΗΠΑ/ΕΕ, πιστοποιημένο CE/FCC/UL)
|
|
Κατανάλωση ενέργειας
|
3.5W (μέγιστο) |
|
Λειτουργία Θερμοκρασία
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Θέρμανση αποθήκευσης
|
-20°C ~ 60°C / -4°F ~ 140°F
|
| Σχετική υγρασία |
20~90% RH (μη συμπυκνωτική)
|
| Σημείωση Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση. |
Διάγραμμα σύνδεσης

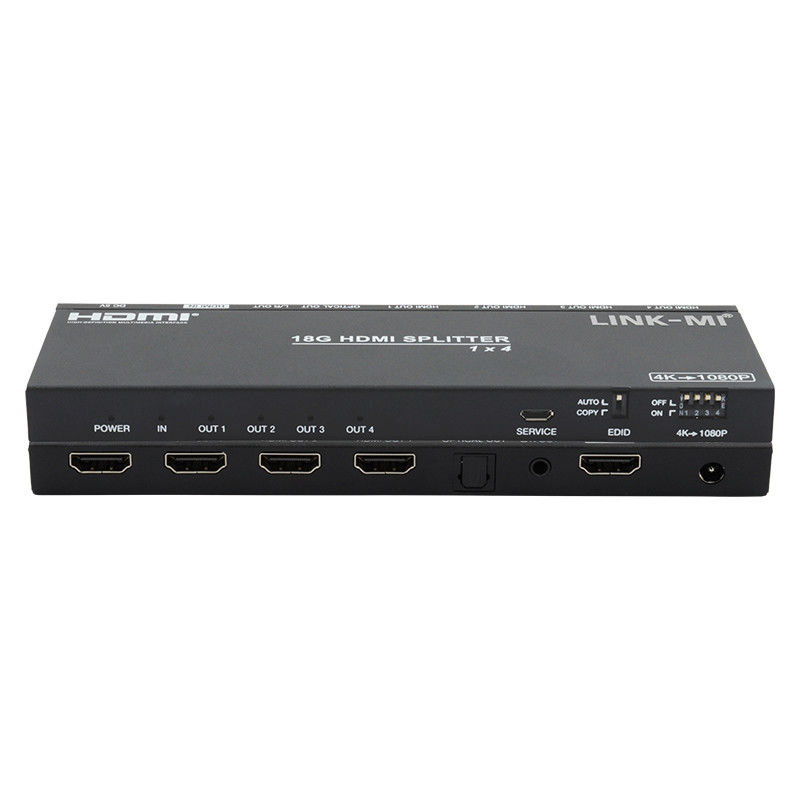

Περιγραφή πίνακα
