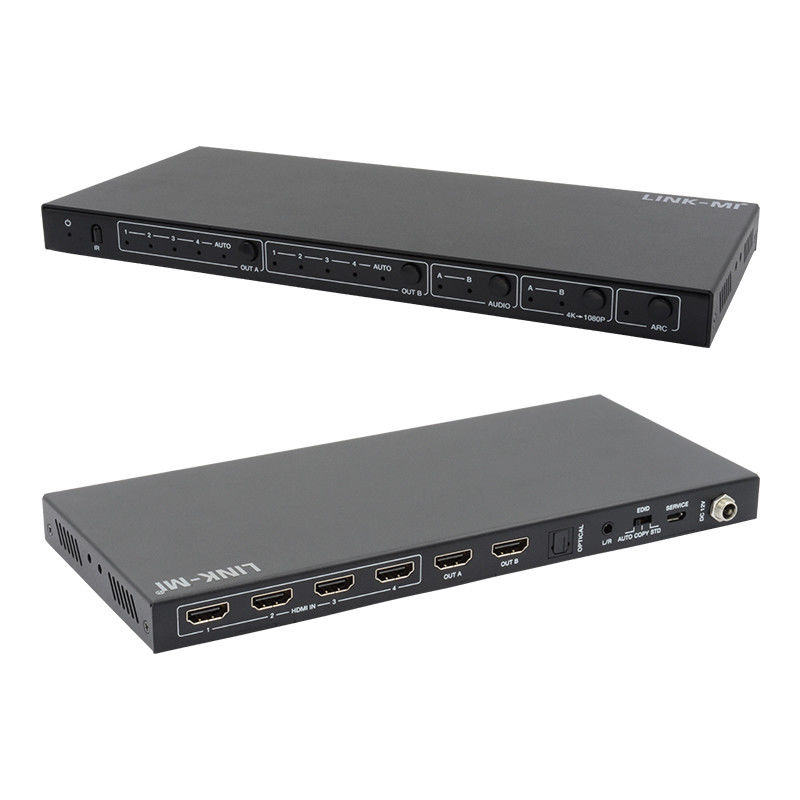

4X2 HDMI Matrix Switcher με ακουστική εξαγωγή 4K60Hz Downscaler ARC EDID λειτουργία
Εισαγωγή
LINK-MI LM-MX42-AUDIO Αυτός ο υψηλής απόδοσης HDMI Matrix Switcher μπορεί να αλλάξει οποιαδήποτε από τις τέσσερις πηγές HDMI σε δύο οθόνες HDMI. Υποστηρίζει ανάλυση έως 4K2K@60Hz YCbCr 4:44 και HDCP 2.2. Μπορεί να εξάγει ήχο από πηγή συσκευής HDMI σε οπτική και αναλογική έξοδο L / R.
Υποστηρίζει λειτουργία 4K, 1080P downscale εάν η πηγή είναι 4K αλλά η τηλεόραση υποστηρίζει μόνο έως 1080P. Υποστηρίζει επίσης τη λειτουργία ARC και EDID (AUTO/COPY/STD).Με το εύρος ζώνης 18Gbps και τα πρόσθετα χαρακτηριστικά με τα τελευταία πρότυπα HDMIΕυέλικτος έλεγχος μέσω των κουμπιών του μπροστινού πάνελ και του τηλεχειριστή IR.
Χαρακτηριστικά
1Υποστήριξη 4K@60Hz όπως ορίζεται στο HDMI 2.0· συμμορφώνονται με τις απαιτήσεις HDCP 2.2 / HDCP 1.4 και DVI 1.0
2Υποστηρίζει 4 εισόδους HDMI και 2 εξόδους HDMI
3. Ανάλυση βίντεο έως 4K2K@60Hz YCbCr 4:4:4
4Υποστηρίζει 18Gbps μη συμπιεσμένο εύρος ζώνης σε όλα τα HDMI
5Υποστήριξη λειτουργίας Dolby Vision, HDR 10+, HLG και CEC
6. Υποστήριξη εκχύλισης ήχου συσκευής HDMI από πηγή εισόδου OUT A ή OUT B σε οπτική και αναλογική έξοδο L / R
7. OUT A και OUT B υποστηρίζουν λειτουργία χαμηλής κλίμακας 4K έως 1080P
8. Υποστήριξη λειτουργίας ARC (Audio Return Channel)
9Υποστήριξη της προηγμένης διαχείρισης EDID, συμπεριλαμβανομένων των AUTO, COPY και STD

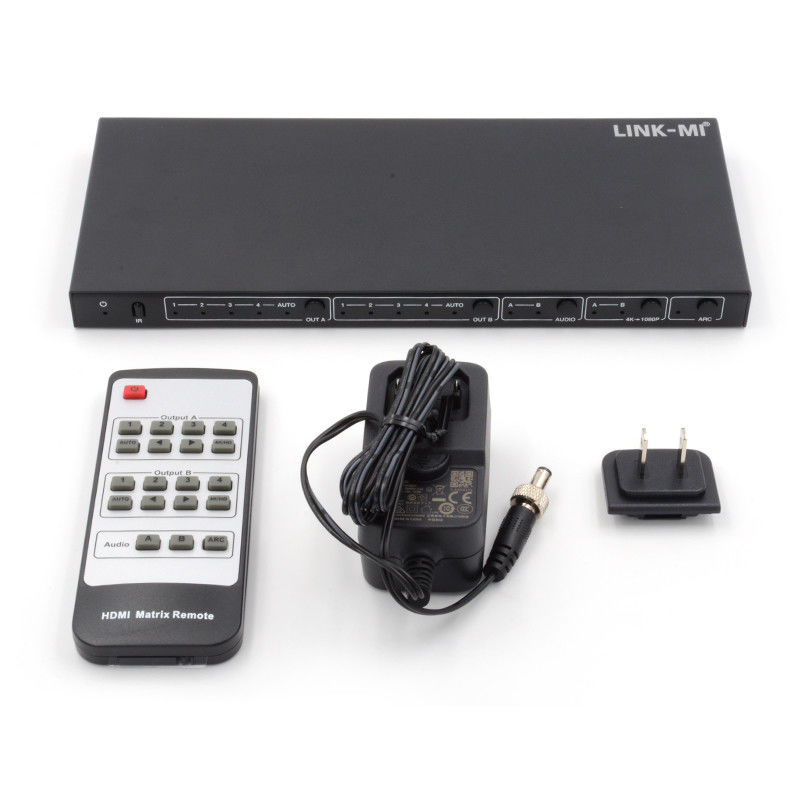

10Ο έλεγχος γίνεται μέσω των κουμπιών του μπροστινού πάνελ και του IR τηλεχειριστή.
Προδιαγραφές
| Αριθμός μοντέλου. |
LM-MX42-AUDIO |
| Τεχνική |
| Συμμόρφωση HDMI |
HDMI 2.0 |
| Συμμόρφωση με την HDCP |
HDCP 2.2 και HDCP 1.4 |
| Διάταξη ζώνης |
18 Gbps |
| Ανάλυση βίντεο |
Μέχρι 4K2K@50/60Hz ((YCbCr 4:44K2K@30Hz.Όλα
Τροφοδοσία τηλεόρασης 3D HDMI, κλπ. |
| Χρωματικό χώρο |
RGB, YCbCr4:4:4YCbCr4:2:2, YCbCr 4:2:0 |
| Βαθμό χρώματος |
8bit, 10bit, 12bit [1080P, 4K30Hz, 4K60Hz (YCbCr4:2(Το κείμενο είναι ασαφές)
8bit [4K60Hz (YCbCr4:4:4) ] |
| Φόρμα ήχου HDMI |
PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True
HD, DTS, DTS-EX, DTS-96/24, DTS υψηλής ανάλυσης, DTS-HD
Master Audio, DSD |
| Οπτικές μορφές ήχου |
PCM2.0, Dolby Digital / Plus, DTS |
| Φόρμα ήχου L/R |
PCM2.0CH
(Σημείωση: Εάν η λειτουργία ARC είναι ενεργοποιημένη, η θύρα ήχου θα
βουβή.)
|
| Προστασία ESD |
Πρότυπο ανθρώπινου σώματος: ±8kV (αέρος-διαρροή), ±4kV (αέρος-διαρροή) |
|
Συνδέσεις
|
| Πύλες εισόδου |
4×HDMI τύπου Α [19-pin θηλυκό]
|
| Λιμάνι εξόδου |
2×HDMI τύπου Α [19-pin θηλυκό]
1×L/R ηχητικό έξοδος [3,5mm Stereo Mini-jack]
1 × Οπτική ηχητική έξοδος [S/PDIF]
|
|
Μηχανικές
|
| Διαμονή |
Μεταλλικό περίβλημα |
| Χρώμα |
Μαύρο |
| Μέγεθος |
251mm(W) × 105mm(D) × 20mm(H) |
| Βάρος |
620 g |
| Ηλεκτρική τροφοδοσία |
Εισαγωγή: AC100~240V 50/60Hz
Διάταξη: DC12V/1A
|
| Κατανάλωση ενέργειας |
3.8W (μέγιστο) |
| Θερμοκρασία λειτουργίας |
0°C ~ 40°C / 32°F ~ 104°F |
| Θέρμανση αποθήκευσης |
-20°C ~ 60°C / -4°F ~ 140° |
| Σχετική υγρασία |
20~90% RH (μη συμπυκνωτική) |
| Σημείωση: Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση. |
Διάγραμμα σύνδεσης

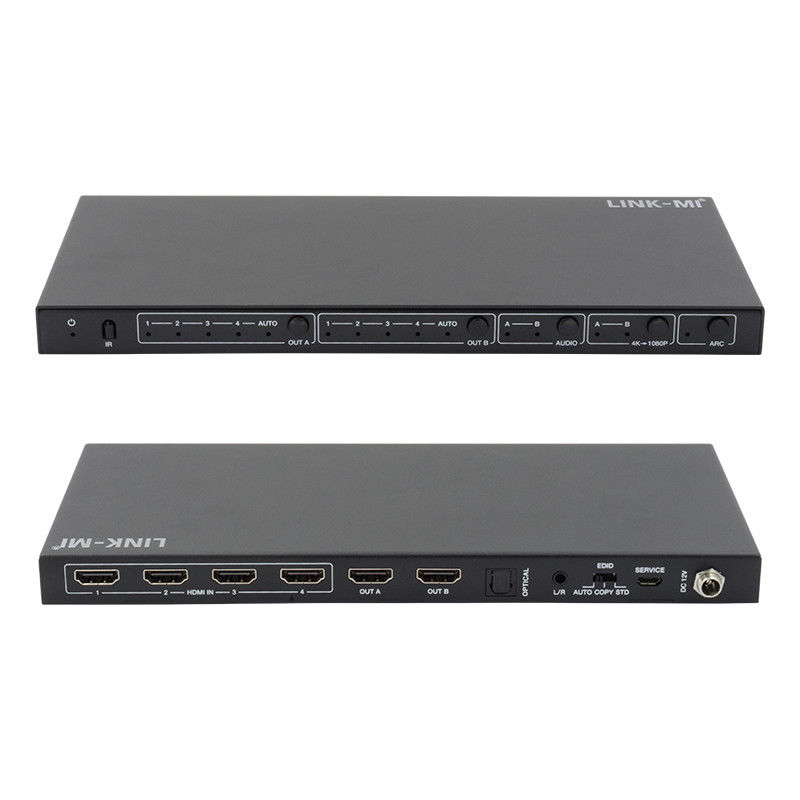

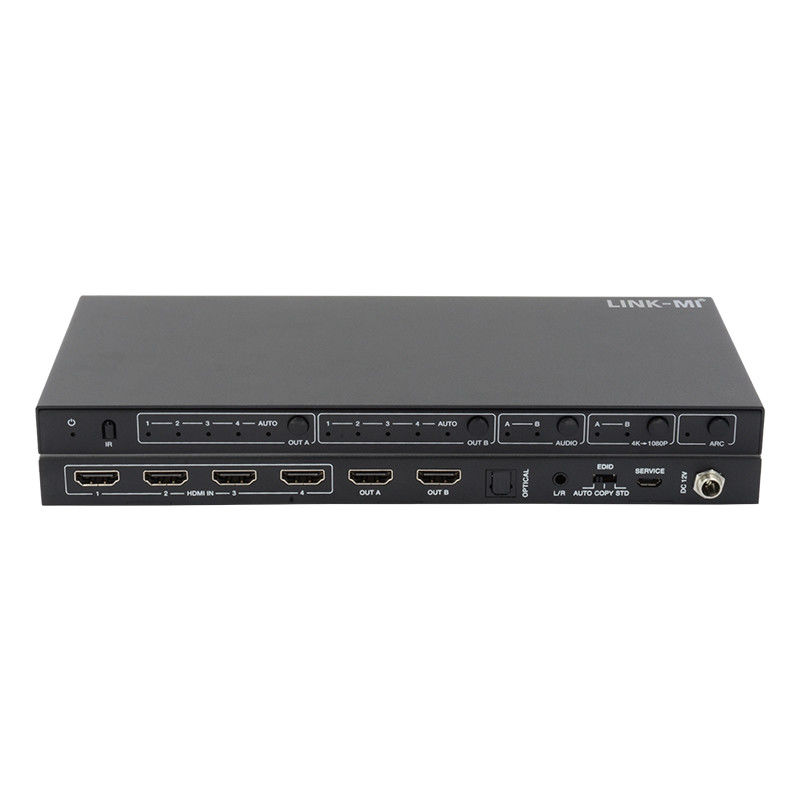

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
