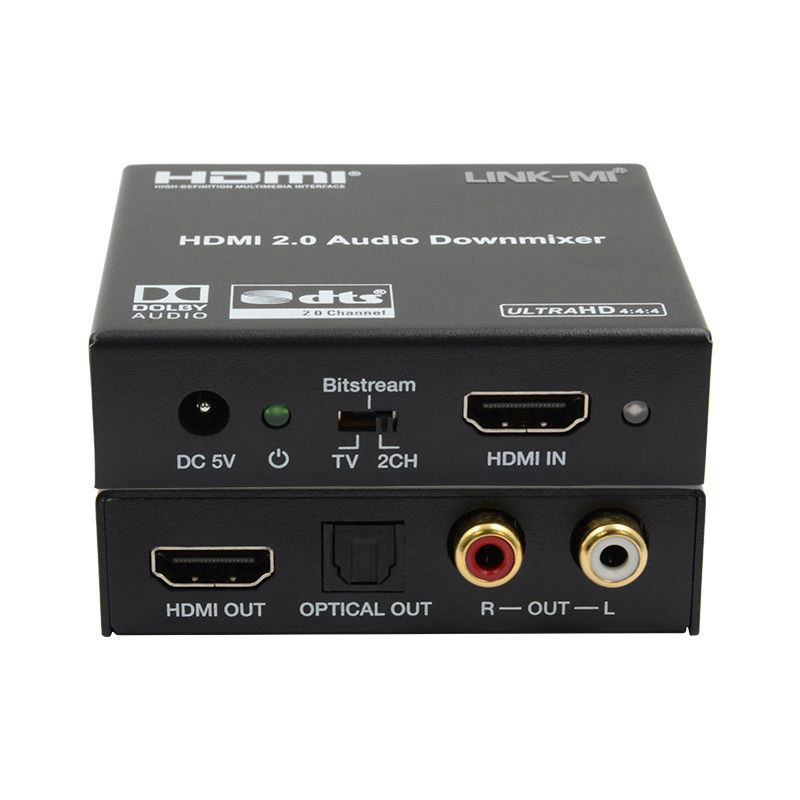

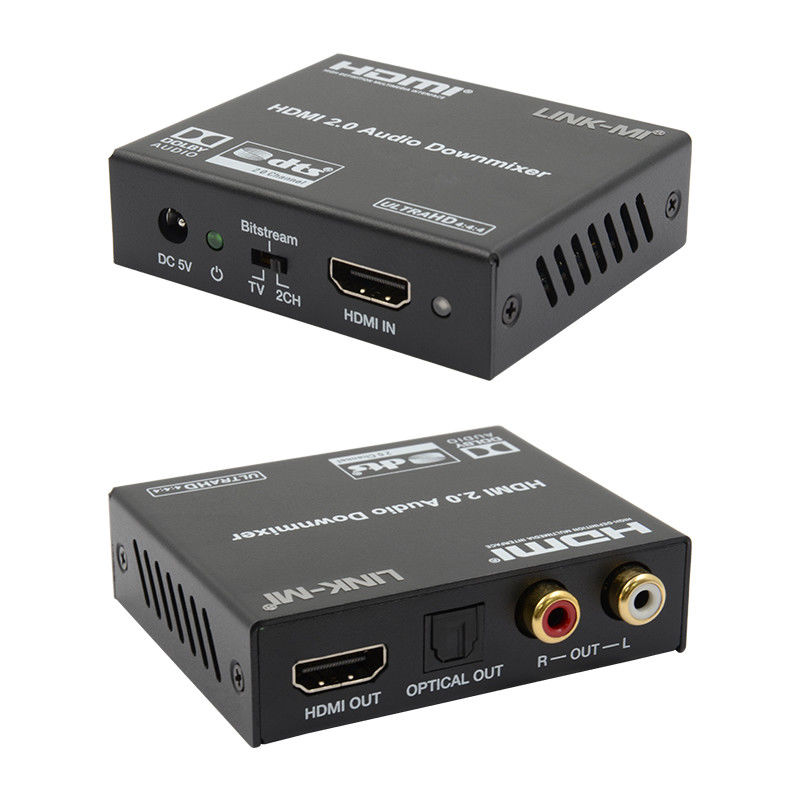

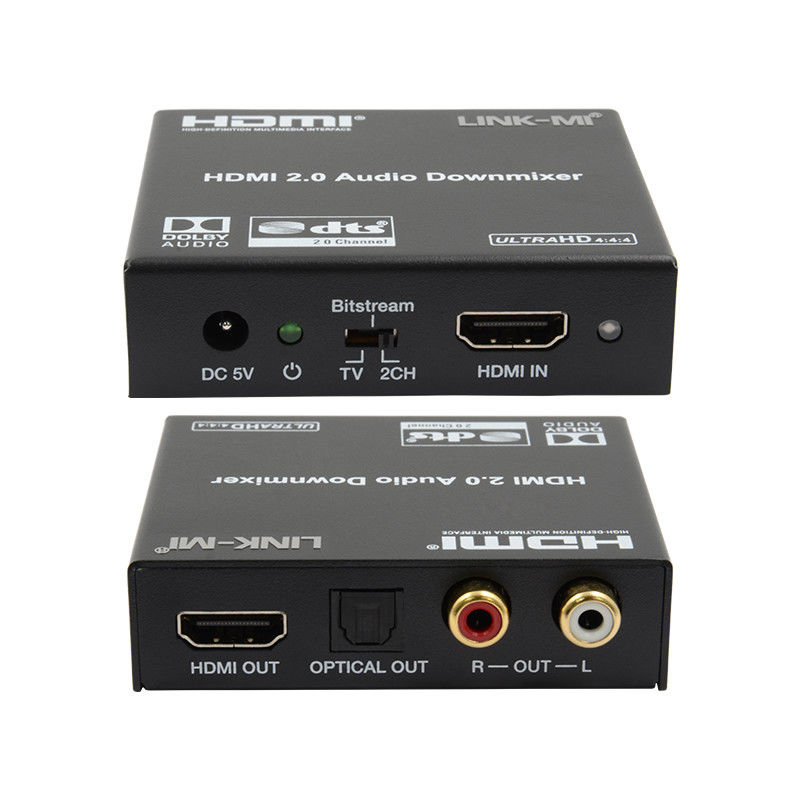

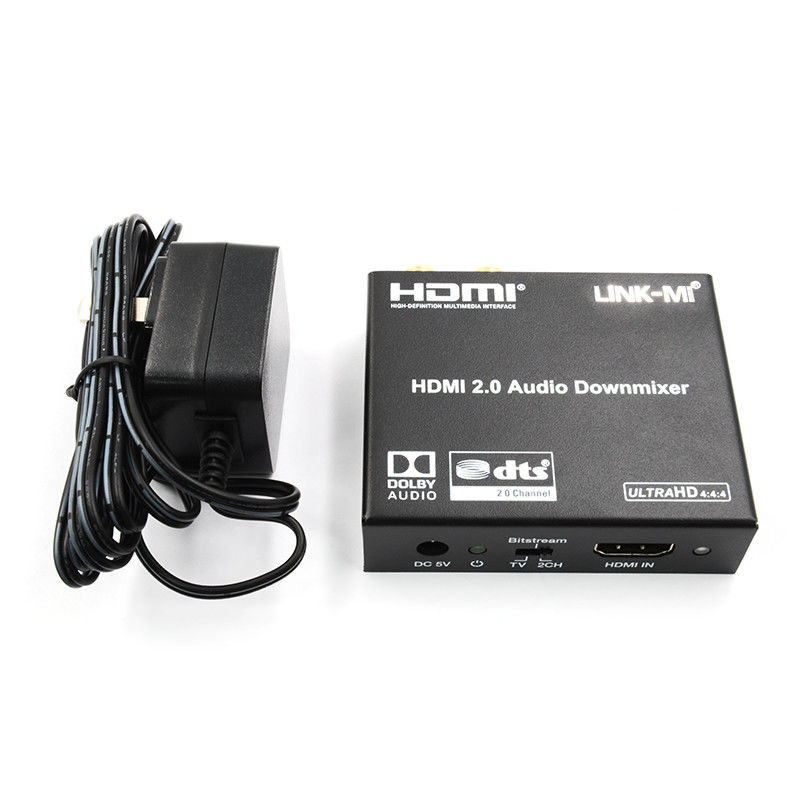

18Gbps HDMI Audio Extractor με υποστήριξη Audio Downmix 4K@60Hz
Εισαγωγή
Το HDMI 18Gbps Audio Extractor θα μπορούσε να εξάγει σήματα ήχου από οποιαδήποτε συμβατή πηγή HDMI σε ψηφιακές οπτικές ή αναλογικές στερεοφωνικές εξόδους ήχου L/R.Αυτό το ακουστικό εξαγωγέα υποστηρίζει επίσης bitstream ήχο κάτω-μείγμα για να αναλογική στερεοφωνική έξοδο και κρατά οπτική και HDMI έξω από την ακουστική πέρασμα μέσω.
Επιπλέον, τόσο η είσοδος όσο και η έξοδος HDMI υποστηρίζουν την ανάλυση βίντεο έως 4K2K@50/60Hz (YUV444).Υποστηρίζει 10bit HDR (υψηλό δυναμικό εύρος) να περάσει και HDMI υψηλής ανάλυσης ψηφιακών μορφών ήχου παράκαμψης, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos και DTS-HD Master Audio, ρυθμός δειγματοληψίας ήχου έως 192 kHz. Υποστηρίζεται η παράκαμψη HDCP 2.2 και CEC.
Χαρακτηριστικά
1. HDMI 2.0b (18Gbps), HDCP 2.2 και DVI συμβατό
2. Ανάλυση βίντεο έως 4K2K@50/60Hz (YUV444)
3. Εξάγετε ήχο HDMI σε οπτικό πολλαπλού καναλιού (SPDIF) ή L / R αναλογικό ήχο
4. HDMI Πέρασμα από την είσοδο ήχου στο HDMI και την οπτική έξοδο ήχου
5. Υποστήριξη bitstream down-mix ήχου σε L / R αναλογική έξοδο
6. Υποστηρίζει οπτικό ήχο LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
7. Υποστήριξη HDMI High Bit Rate (HBR) ηχοπεριορισμός
8. Ακουστικές ταχύτητες δειγματοληψίας έως 96kHz
9. 10bit HDR (υψηλή δυναμική περιοχή) περνά μέσω
10. Υποστήριξη της CEC pass-through
Προδιαγραφές
| Τεχνική |
|
Συμμόρφωση HDMI
|
HDMI 2.0b
|
|
Συμμόρφωση με την HDCP
|
HDCP 2.2 και HDCP 1.4
|
|
Διάταξη ζώνης
|
18Gbps |
|
Ανάλυση βίντεο
|
Μέχρι 4K2K@50/60Hz ((YUV4:44),4K2K@30Hz,1080P@120Hz,
και 1080P 3D@60Hz
|
|
Χρωματικό χώρο
|
RGB, YCbCr4:4:4, YCbCr 4:2:2
|
|
Βαθμό χρώματος
|
10bit, 12bit
|
|
Φόρμα ήχου HDMI
(Πέρασμα μέσα)
|
LPCM 2/5.1/7.1CH, Dolby Digital,
DTS 5.1, Ντόλμπι Ντιτζίτλ+, Ντόλμπι
Πραγματικό HD, DTS-HD Master Audio,
Dolby Atmos, DTS:X
|
|
Οπτικό ήχο
Φόρμα
|
LPCM 2CH, Dolby Digital 2/5.1 CH, DTS 2/5.1 CH
|
|
Φόρμα ήχου L/R
|
Αναλογικό στερεοφωνικό 2CH
|
|
Προστασία ESD
|
Μοντέλο ανθρώπινου σώματος
(αεροδιαστολή) & ±4kV
(αποδέσμευση επαφής)
|
| Συνδέσεις |
|
Εισόδους
|
1x HDMI τύπου Α [19-pin θηλυκό]
|
|
Αποδόσεις
|
1x HDMI τύπου Α [19-pin θηλυκό]
1x L/R Audio Out [RCA]
1x Οπτική έξοδος [S/PDIF]
|
|
Μηχανικές
|
|
Διαμονή
|
Μεταλλικό περίβλημα
|
|
Χρώμα
|
Μαύρο
|
|
Μέγεθος
|
73.5mm[W] x 60.7mm[D] x20 mm[H]
|
|
Βάρος
|
135g
|
|
Ηλεκτρική τροφοδοσία
|
Εισαγωγή: AC100 - 240V 50/60Hz
Έξοδος: DC 5V/1A (ΗΠΑ/ΕΕ) τα πρότυπα CE/FCC/UL)
|
|
Κατανάλωση ενέργειας
|
1.25W (μέγιστο)
|
|
ΛειτουργίαΘερμοκρασία
|
32 - 104°F / 0 - 40°C
|
|
Θέρμανση αποθήκευσης
|
-4 - 140°F / -20 - 60°C
|
|
Σχετική υγρασία
|
20 - 90% RH (χωρίς συμπύκνωση)
|
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης
Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-AUE03 HDMI 18Gbps Εξάκτησης ήχου.pdf
