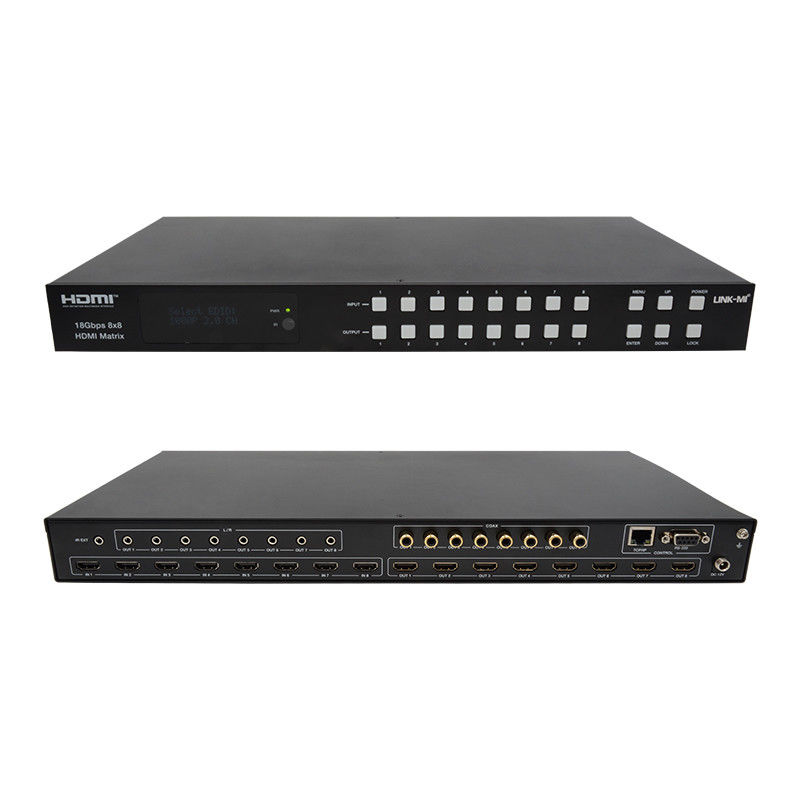

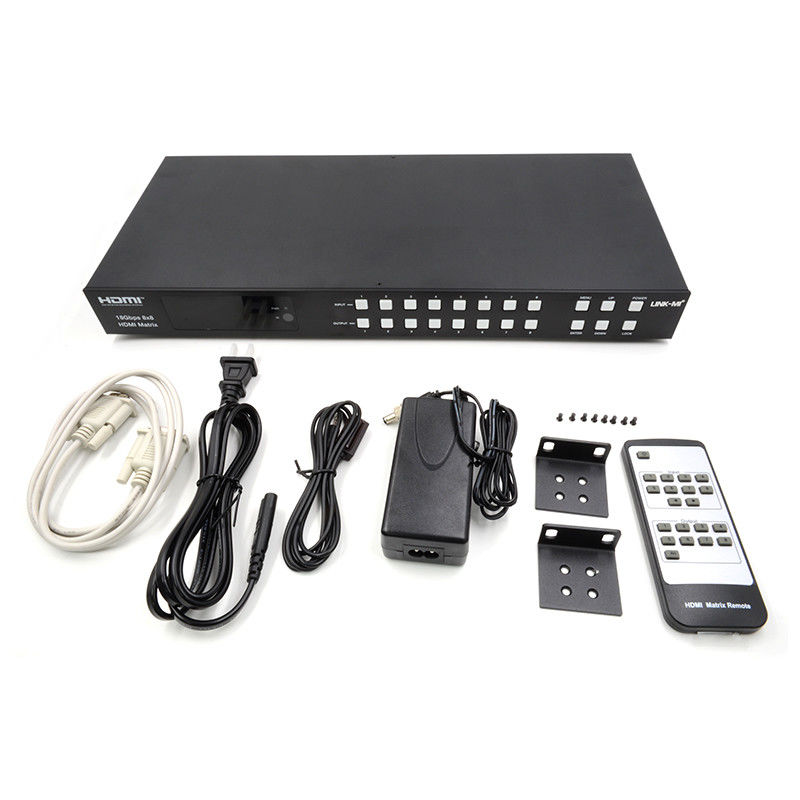

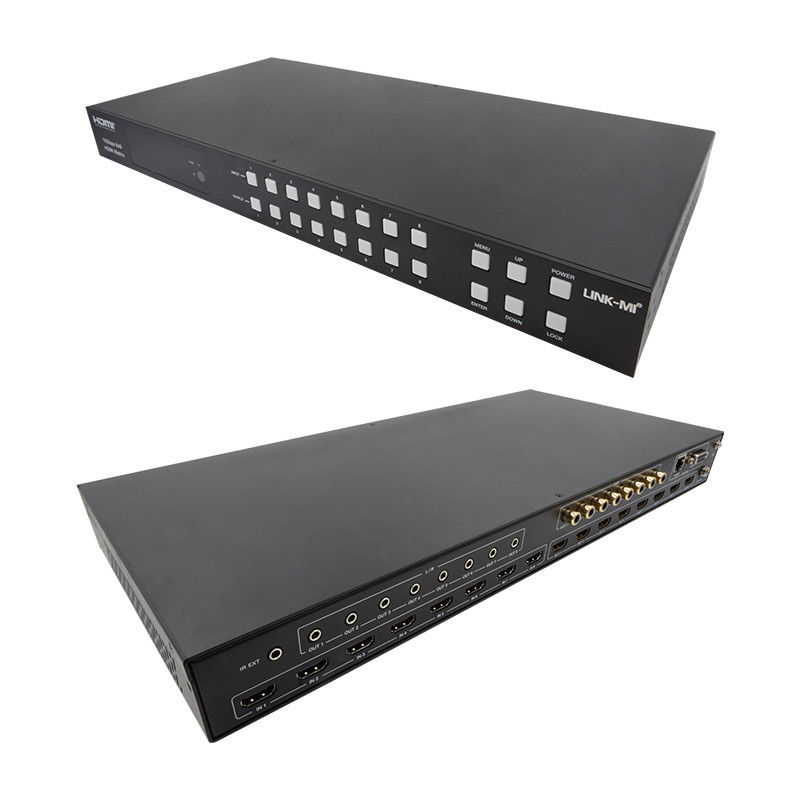

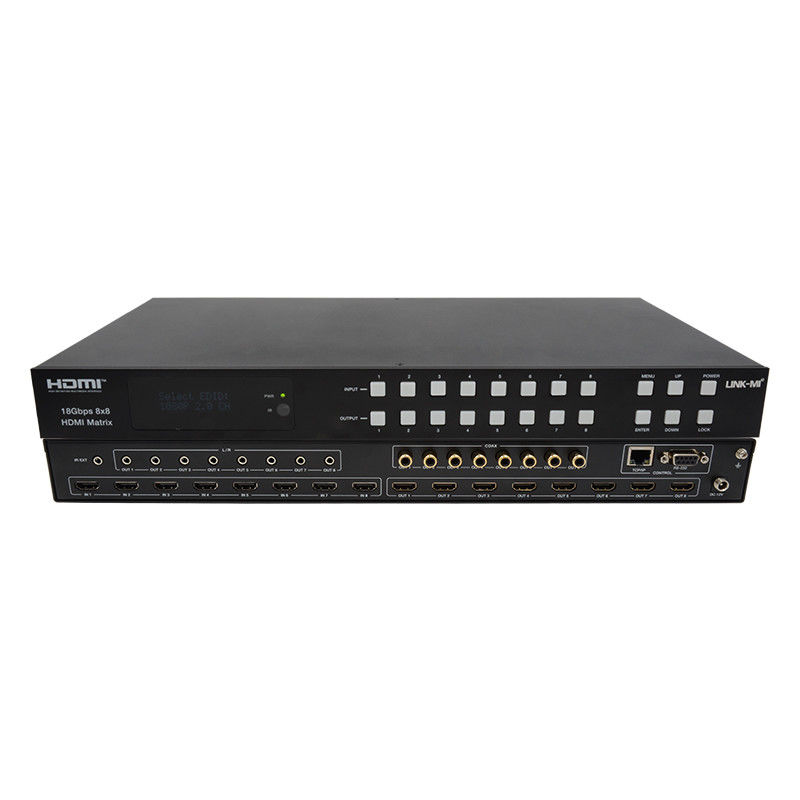

18Gbps 8x8 HDMI Matrix με υποστήριξη λειτουργίας ARC 4K2K@60Hz YUV 4:4:4
Εισαγωγή
LINK-MI LM-MX88A 18Gbps 8x8 HDMI Matrix υποστηρίζει τη μετάδοση βίντεο (μέχρι 4K2K@60Hz YUV 4:4Η συσκευή υποστηρίζει το αναλογικό και το ομοαξονικό ήχο από 8 θύρες εξόδου HDMI.Ενώ η λειτουργία εξόδου HDMI ARC είναι ενεργοποιημένηΚάθε έξοδος HDMI αυτού του 8x8 HDMI Matrix υποστηρίζει ανεξάρτητα downscaler 4K2K έως 1080P.Ο έλεγχος γίνεται μέσω των κουμπιών του μπροστινού πάνελ., IR remote, RS-232, LAN και Web GUI.
Χαρακτηριστικά
1. συμβατό με τα πρότυπα HDMI 2.0b, HDCP 2.2 και HDCP 1.4
2. Ανάλυση βίντεο έως 4K2K@60Hz (YUV 4:4:4) σε όλες τις θύρες HDMI
3Υποστηρίζει πλάτος ζώνης 18Gbps
4. Υποστηρίζονται Dolby Vision, HDR10+ και HLG.
5. Υποστήριξη 4K->1080P Down Scaler για κάθε πύλη εξόδου
6. Ηχοπερίοδος HDMI έως 7.1CH HD ήχο (LPCM, Dolby TrueHD και DTS-HD Master Audio)
7. Ο ήχος αποενσωματωμένο υποστηρίζεται μέσω αναλογικών και κοαξικών θύρων
8Υποστηρίζεται η ARC, η CEC και η έξυπνη διαχείριση EDID
9. 1U σχεδιασμός τοποθετημένος σε ράφι με οθόνη OLED στο μπροστινό πάνελ
10. Έλεγχος μέσω των κουμπιών του μπροστινού πάνελ, IR τηλεχειριστή, RS-232, LAN και Web GUI
Προδιαγραφές
|
Τεχνική
|
|
Συμμόρφωση HDMI
|
HDMI 2.0b
|
| Συμμόρφωση με την HDCP |
HDCP 2.2 και HDCP 1.4
|
|
Διάταξη ζώνης
|
18Gbps
|
|
Ανάλυση βίντεο
|
Μέχρι 4K2K@50/60Hz (4:4:4)
|
|
Χρωματικό χώρο
|
RGB, YCbCr4:44/4:22/4:2:0
|
|
Βαθμό χρώματος
|
8bit, 10bit, 12bit
|
|
Φόρμα ήχου HDMI
(Πέρασμα μέσα)
|
LPCM 2/5.1/7.1, Ντόλμπι Ντικτάλ, DTS 5.1, Dolby Digital +,
Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
|
|
Φόρμα Coax Audio
|
ΔΕΠΔ 2.0, Dolby Digital / Plus, DTS 5.1
|
|
Φόρμα ήχου L/R
|
PCM2.0
|
|
Τύποι HDR
|
HDR10, HDR10+, Dolby Vision, HLG
|
| Προστασία ESD |
Μοντέλο ανθρώπινου σώματος:
±8kV (αέριο-διαρροή) ±4kV (αέριο-διαρροή)
|
|
Σύνδεση
|
|
Πύλες εισόδου
|
8×HDMI τύπου Α [19-pin θηλυκό]
1×IR EXT [3,5mm στερεοφωνικό μίνι-jack]
|
|
Λιμάνι εξόδου
|
8×HDMI τύπου Α [19-pin θηλυκό]
8×Coax Audio (RCA)
8×L/R Audio [3,5mm Stereo Mini-jack]
|
|
Λιμάνια ελέγχου
|
1×TCP/IP [RJ45]
1 × RS-232 [D-Sub 9]
|
|
Μηχανικές
|
|
Διαμονή
|
Μεταλλικό περίβλημα
|
|
Χρώμα
|
Μαύρο
|
|
Μέγεθος
|
ΤΧ: 440 mm (Δ) × 200 mm (Δ) × 44,5 mm (Η)
|
|
Βάρος
|
TX: 2,8kg
|
|
Ηλεκτρική τροφοδοσία
|
Εισαγωγή: AC 100-240V 50/60Hz
Έξοδος: DC 12V/5A (πρότυπο ΗΠΑ/ΕΕ, CE/FCC/ULcertified)
|
|
Κατανάλωση ενέργειας
|
43W
|
|
Θερμοκρασία λειτουργίας
|
-10°C ~ 45°C / 14°F ~ 113°F
|
|
Θέρμανση αποθήκευσης
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Σχετική υγρασία
|
20~90% RH (μη συμπυκνωτική)
|
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης
Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-MX88A 8x8 HDMI Matrix LR Coax Audio 4K@60 ARC.p...
