12G-SDI σε μετατροπέα HDMI με εξαγωγή ήχου, 4K@60Hz, 18Gbps
Εισαγωγή

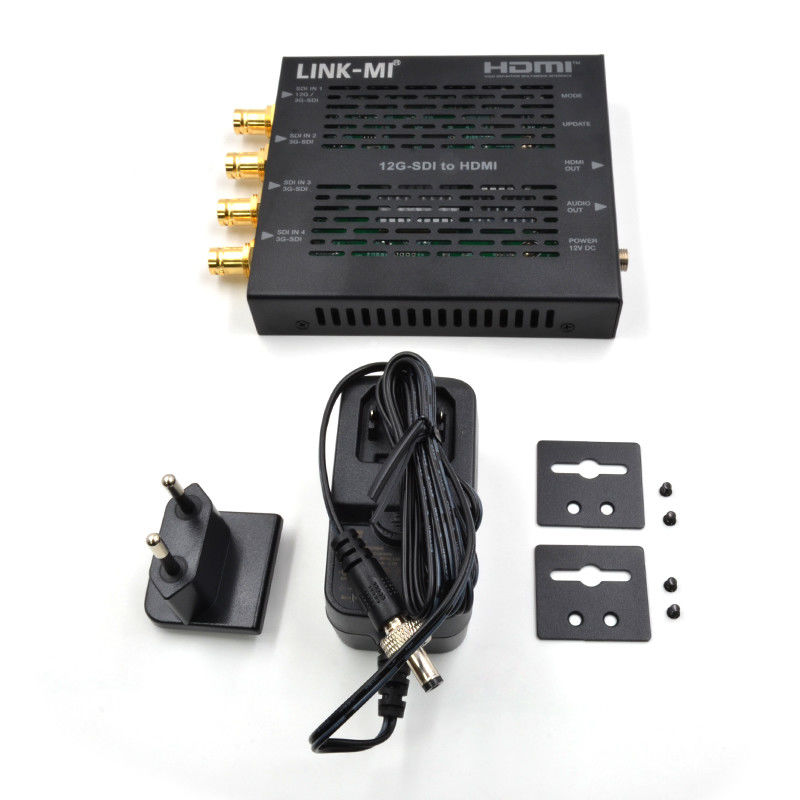

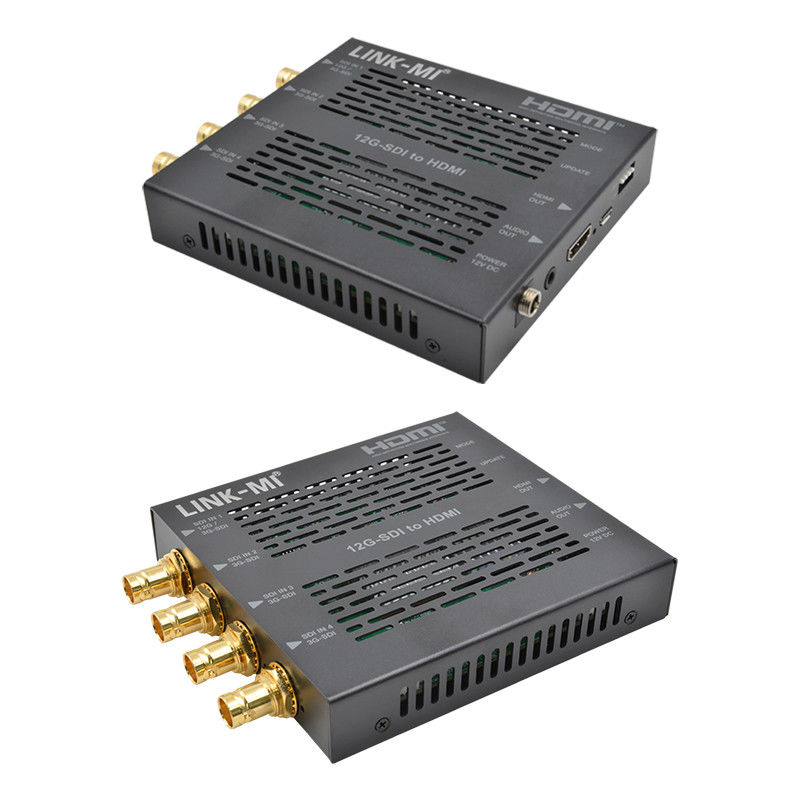

LINK-MI LM-SDH12G 12G-SDI σε μετατροπέα HDMI με εξαγωγή ήχου, 4K@60Hz, 18Gbps
Χαρακτηριστικά
1. Συμβατό με HDMI 2.0b, έξοδος χωρίς HDCP, εύρος ζώνης βίντεο έως 18Gbps
2. Συμβατό με τα πρότυπα SDI: SMPTE ST-2082, SMPTE ST-2081, SMPTE 425M-AB, SMPTE 424M, SMPTE 292M και SMPTE 259M-C,περίοδος ζώνης βίντεο έως 12Gbps
3Μέγιστη απόσταση μετάδοσης: 100m/328ft στη λειτουργία 4x3G-SDI, 60m/197ft στη λειτουργία 12G-SDI
4Υποστηρίζει ανάλυση βίντεο έως 4K2K@60Hz YCbCr 4:2:2
5. Υποστήριξη ελέγχου διακόπτη DIP
6. Υποστήριξη LPCM μορφή ήχου
7. Υποστηρίξτε την έξοδο ήχου σε αναλογική έξοδο
8Συμπίεση για εύκολη και ευέλικτη εγκατάσταση
Προδιαγραφές
|
Τεχνική
|
| Συμμόρφωση HDMI |
HDMI 2.0b |
|
Συμμόρφωση με το SDI
|
SMPTE ST-2082, SMPTE ST-2081,
SMPTE 425M-AB, SMPTE 424M,
SMPTE 292M, SMPTE 259M-C
|
|
Τροποποιήσεις SDI
|
SD/HD/3G/12G-SDI
|
|
Διάταξη ζώνης
|
SDI: έως 12Gbps
HDMI: έως 18Gbps
|
|
Ανάλυση βίντεο
|
480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4K60
|
|
Βαθμό χρώματος
|
8/10-bit
|
|
Χρωματικό χώρο
|
YCbCr4:2:2
|
|
Φόρμα ήχου
|
Επικαιροποιημένο
|
|

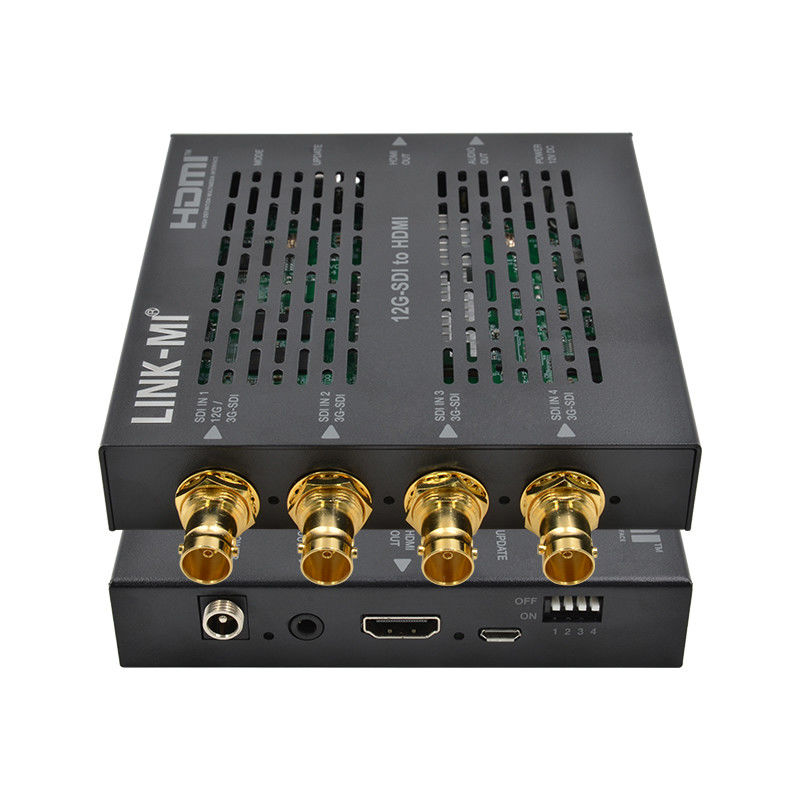

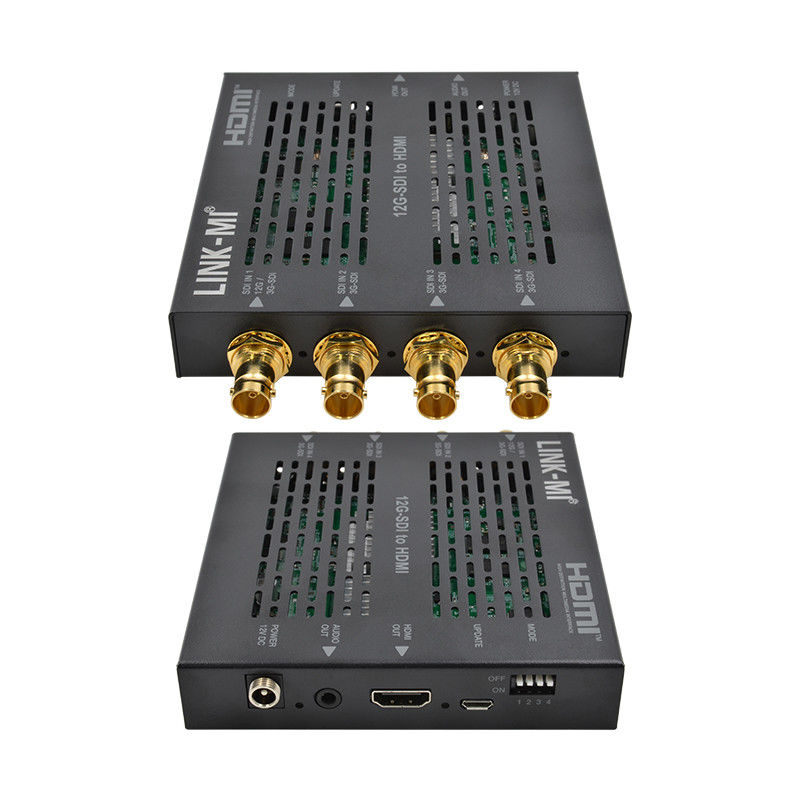

Σύνδεση
|
|
Εισόδους
|
4x SDI IN [BNC]
|
| Αποδόσεις |
1x HDMI OUT [Type A 19-pin θηλυκό]
1x AUDIO OUT [3.5mm στερεοφωνικό μίνι-jack]
|
|
Έλεγχος
|
1x Micro USB [για αναβάθμιση]
|
|
Μηχανικές
|
|
Διαμονή
|
Μεταλλικό περίβλημα
|
|
Χρώμα
|
Μαύρο
|
|
Μέγεθος
|
210 mm (W) x 69 mm (D) x 20 mm (H)
|
|
Βάρος
|
400 γραμμάρια
|
|
Ηλεκτρική τροφοδοσία
|
Εισαγωγή: AC100-240V 50/60Hz
Έξοδος:DC 12V/1A
(Πρότυπο ΗΠΑ/ΕΕ, πιστοποιημένο CE/FCC/UL)
|
|
Κατανάλωση ενέργειας
|
10W
|
|
Λειτουργία
Θερμοκρασία
|
0°C~40°C/32°F ~104°F
|
|
Θέρμανση αποθήκευσης
|
-20°C~60°C/-4°F ~140°F
|
|
Σχετική υγρασία
|
20-90% RH (μη συμπυκνωτική)
|
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης
Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-SDH12G 12G-SDI σε μετατροπέα HDMI.pdf
