4X2 HDMI Matrix Switch Support Audio Extraction 4K to 1080P downscale EDID
Εισαγωγή

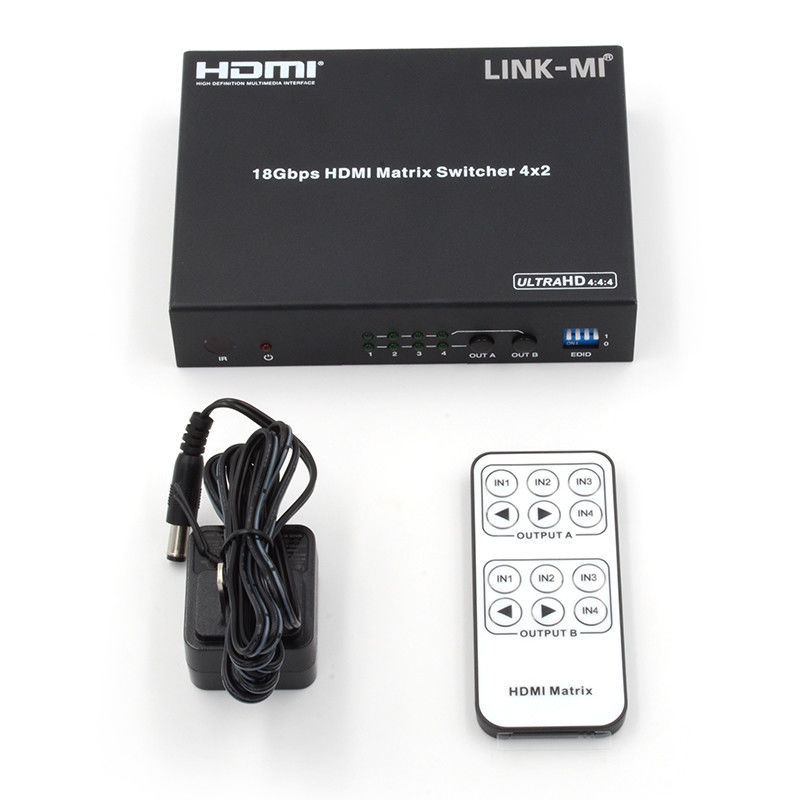

LINK-MI LM-MX42S Το 4x2 HDMI 2.0 Matrix Switcher δρομολογεί ταυτόχρονα τέσσερις πηγές HDMI σε δύο οθόνες HDMI.Υποστηρίζει έως και 4K2K@60Hz YCbCr 4:4:4 και HDCP 2.2.Η έξοδος Α υποστηρίζει την απο-ενσωμάτωση ήχου σε οπτικές και αναλογικές εξόδους L/R.Η έξοδος B μπορεί να υποστηρίξει αυτόματα τη λειτουργία μείωσης κλίμακας 4K σε 1080P εάν η πηγή είναι 4K αλλά η τηλεόραση υποστηρίζει μόνο έως και 1080P.16 διαφορετικές διαμορφώσεις EDID μπορούν να καλύψουν τις περισσότερες περιπτώσεις χρήσης.Ευέλικτο έλεγχο μέσω κουμπιών στον πίνακα, έλεγχος υπερύθρων.
Χαρακτηριστικά
1. HDMI2.0b, HDCP2.2/HDCP1.4 συμβατό.
2. Έως 4K2K@60Hz (4:4:4) σε όλες τις θύρες HDMI.
3. Υποστηρίζει ήχο διέλευσης έως και 7,1 καναλιών ήχου υψηλής ευκρίνειας (LPCM, Dolby TrueHD και DTS-HD Master Audio).
4. Έξοδος Απο-ενσωμάτωση ήχου σε οπτική και αναλογική έξοδο L/R.
5. Το Out B υποστηρίζει αυτόματα μείωση της κλίμακας 4K σε 1080P.
6. Διαχείριση HDR, ARC, Smart EDID.
7. Ο έλεγχος γίνεται μέσω κουμπιού στον πίνακα και IR.
Προσδιορισμός
| Αριθμός Μοντέλου. |
LM-MX42S |
| Τεχνικός |
| Συμμόρφωση HDMI |
HDMI 2.0 |
| Συμμόρφωση HDCP |
HDCP 2.2 και HDCP 1.4 |
| Ανάλυση βίντεο |
4K2K@50/60Hz(YUV4:4:4),4K2K@30Hz.Όλες οι τηλεοράσεις HDMI 3D
μορφή
|
| Χρωματικός Χώρος |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Βάθος χρώματος |
8-bit, 10-bit, 12-bit |
| Μορφές ήχου HDMI |
PCM2.0/5.1/7.1CH, Dolby 5.1, DTS5.1, Dolby-TrueHD,
DTS-HD
|
| Μορφές οπτικού ήχου |
LPCM 2CH, LPCM 5.1, Dolby Digital 2/5.1CH, DTS 2/5.1CH
|
| Μορφές ήχου L/R |
Αναλογικό στερεοφωνικό 2CH
|
| Προστασία ESD |
Μοντέλο ανθρώπινου σώματος: ±8kV (εκφόρτιση διάκενου αέρα), ±4kV (εκφόρτιση επαφής) |
|

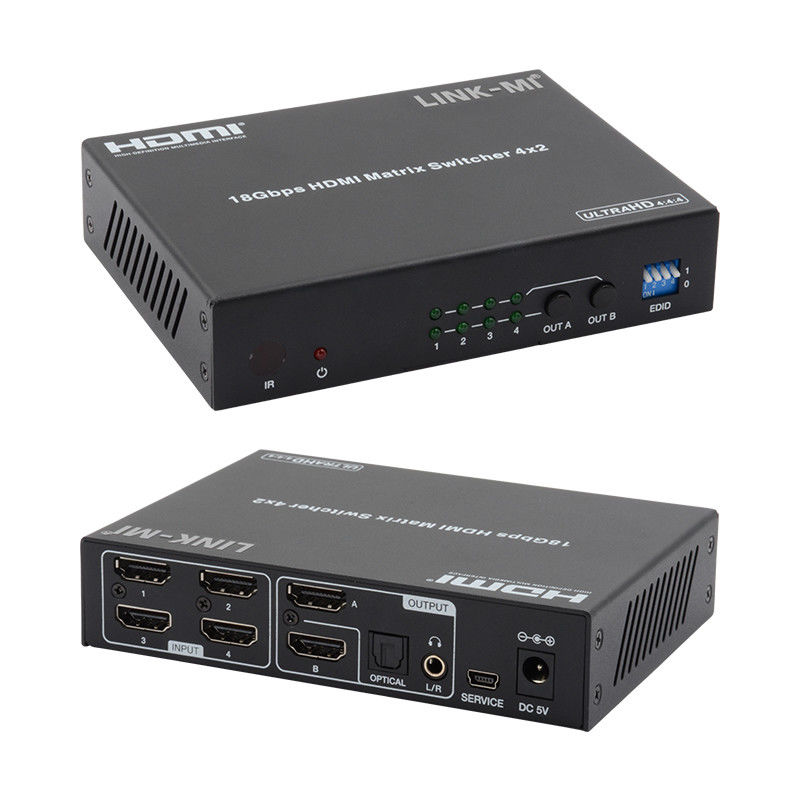

Συνδέσεις
|
| Θύρες εισόδου |
4×HDMI Τύπος Α [θηλυκό 19 ακίδων]
1×Παράθυρο Δέκτη IR
|
| Θύρες εξόδου |
2×HDMI Τύπος Α [θηλυκό 19 ακίδων]
Έξοδος ήχου 1×L/R [3,5mm Stereo Mini-jack]
1×OPTICAL έξοδος ήχου [S/PDIF]
|
|
Μηχανικός
|
| Στέγαση |
Μεταλλικό περίβλημα |
| Χρώμα |
Μαύρος |
| Διαστάσεις |
12,5mm(Π)×9,5mm(D)×2,5mm(Υ)
|
| Βάρος |
363 γρ |
| Παροχή ηλεκτρικού ρεύματος |
Είσοδος: AC100~240V 50/60Hz
Έξοδος: DC5V/1A (Πρότυπα ΗΠΑ/ΕΕ, πιστοποίηση CE/FCC/UL)
|
| Κατανάλωση ενέργειας |
3,2 W (μέγιστο) |
| Θερμοκρασία λειτουργίας |
0°C ~ 40°C / 32°F ~ 104°F |
| Θερμοκρασία αποθήκευσης |
-20°C ~ 60°C / -4°F ~ 140° |
| Σχετική υγρασία |
20~90% RH (χωρίς συμπύκνωση) |
| Σημείωση: Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης

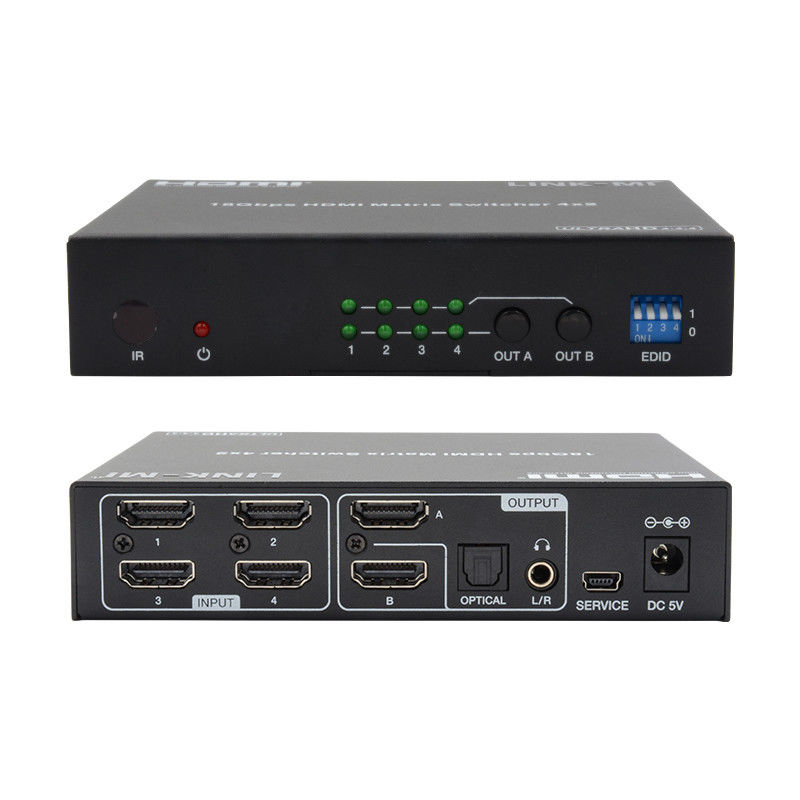

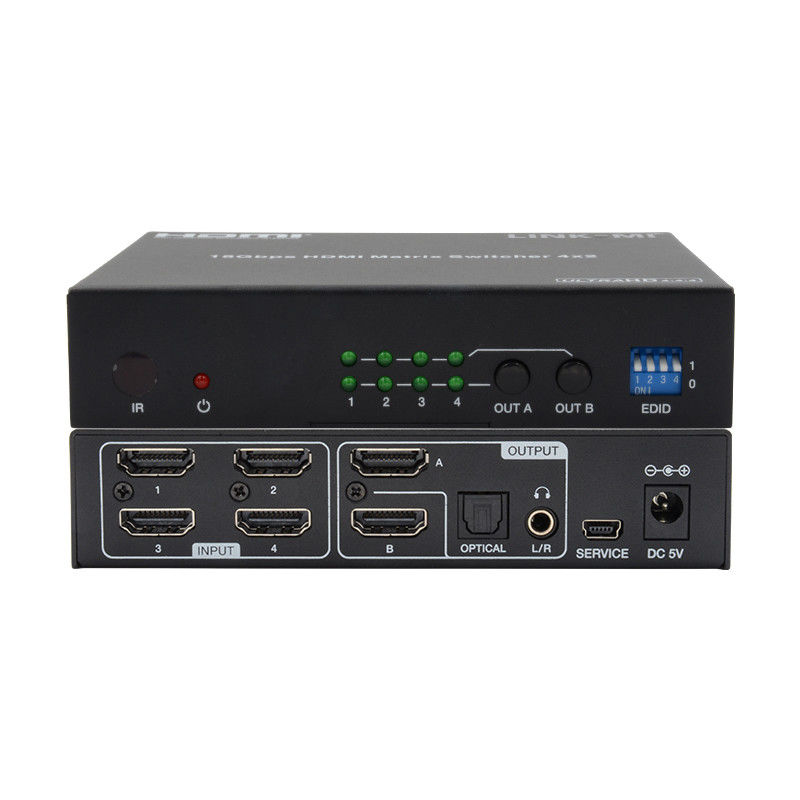

Περιγραφή πίνακα
FAQ
Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;
A1: Ως επαγγελματίας κατασκευαστής, παρέχουμε προϊόντα που σχετίζονται με HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
A2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη εξυπηρέτηση και μεγάλη εγγύηση.
Ε3: Τι λέτε για την υπηρεσία του προϊόντος σας;
A3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε την επωνυμία σας, το σχέδιό σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι λέτε για τους όρους πληρωμής;
A4: Δεχόμαστε τραπεζική μεταφορά, Western Union, γραμμάρια χρημάτων, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς στέλνετε το πακέτο;
A5: DHL, Fedex, EMS, αεροπορικώς, δια θαλάσσης... κ.λπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
A6: Η άριστη ομάδα εξυπηρέτησης μετά την πώληση θα σας παρέχει τεχνική υποστήριξη online.Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι εάν δεν υπάρχει τιμή στον ιστότοπο;
A7: Μπορείτε να μας στείλετε την ερώτησή σας σχετικά με τα προϊόντα που χρειάζεστε.Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-MX42S 4x2 HDMI 2.0 Matrix Switcher.pdf
