4X4 HDMI Matrix Switch 4K Video Switcher Υποστήριξη Downscaler με Audio ARC
Εισαγωγή

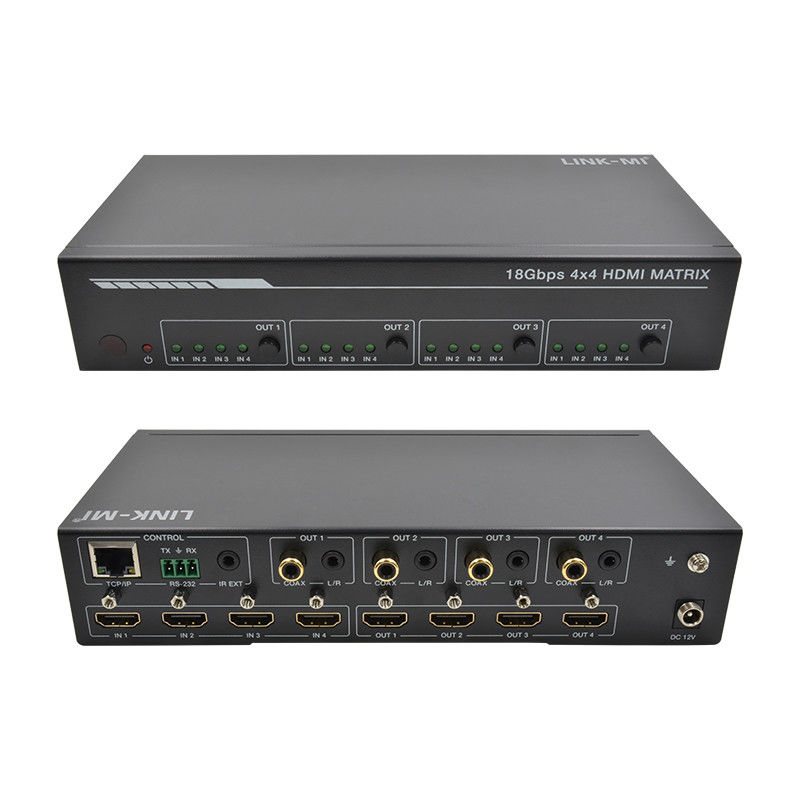

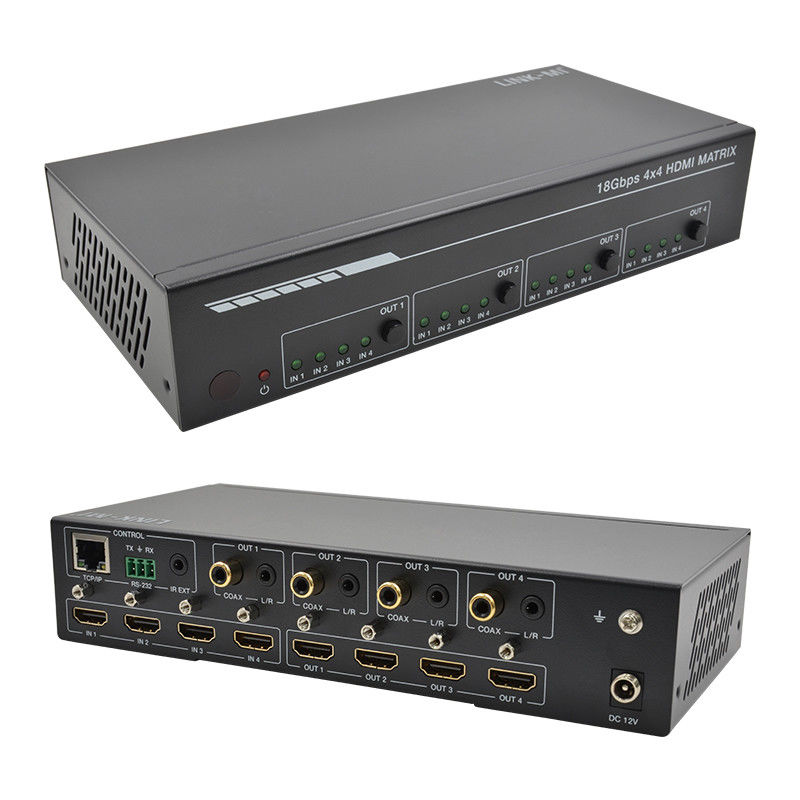

LINK-MI LM-MX44D Αυτός ο υψηλής απόδοσης HDMI Matrix Switcher μπορεί να αλλάξει οποιαδήποτε από αυτές τις τέσσερις πηγές HDMI 2.0 σε τέσσερις οθόνες HDMI 2.0.Κάθε είσοδος και έξοδος υποστηρίζει μέχρι 4K60 444 ανάλυση και HDCP 2.2Οι εξόδοι μπορούν να κλιμακωθούν ξεχωριστά για 1080p. Η αποενσωματωμένη ήχος ως αναλογική L / R και ομοαξονική είναι διαθέσιμη και για τις δύο εξόδους.
Η λειτουργία ARC μπορεί να επιστρέψει τον ήχο της συσκευής οθόνης μόνο στην έξοδο ομοαξονικής θύρας. Υποστηρίζεται η προηγμένη διαχείριση EDID. Με το εύρος ζώνης 18Gbps και τα πρόσθετα χαρακτηριστικά με τα τελευταία πρότυπα HDMI.Αυτός ο διακόπτης μπορεί να ελεγχθεί από το μπροστινό πάνελ, RS-232, IR remote ή TCP/IP.
Χαρακτηριστικά
1- HDMI 2.0, συμβατό με τις απαιτήσεις HDCP 2.2 / HDCP 1.4 και DVI 1.0
2Τέσσερις είσοδοι βίντεο 18G HDMI 2.0 υποστηρίζουν μέχρι 4K60 444 ανάλυση
3Τέσσερις έξοδοι βίντεο 18G HDMI 2.0 υποστηρίζουν μέχρι 4K60 444 ανάλυση
4. Τέσσερις εξόδους μπορούν να κλιμακωθούν ξεχωριστά για 4K→1080p
5. Αποσύνδεση ήχου σε αναλογική έξοδος από τις θύρες L/R και Coaxial
6. ARC ηχητική επιστροφή στις ομοαξονικές θύρες εξόδου μόνο
7. Ενσωματωμένο Web GUI για έλεγχο TCP/IP
8Υποστηρίζεται η προηγμένη διαχείριση EDID
9Τέσσερις μέθοδοι ελέγχου: μπροστινό πάνελ, RS-232, IR remote και TCP/IP
10Συμπίεση για εύκολη και ευέλικτη εγκατάσταση
11Υποστήριξη 3D, HDR
Προδιαγραφές
| Αριθμός μοντέλου. |
LM-MX44D |
| Τεχνική |
| Συμμόρφωση HDMI |
HDMI 2.0 |
| Συμμόρφωση με την HDCP |
HDCP 2.2 και HDCP 1.4 |
| Διάταξη ζώνης |
18 Gbps
|
| Ανάλυση βίντεο |
4K2K 50/60Hz 4:4:4
4K2K 50/60Hz 4:2:0
4K2K 30Hz 4:4:4
1080p 1080i 720p 720i 480p 480i
Όλες οι μορφές HDMI 3D τηλεοράσεων
Όλες οι ανάλυσεις υπολογιστών, συμπεριλαμβανομένων των 1920 x 1200 |
| Μεγέθυνση της παραγωγής |
4K έως 1080p |
| Υποστήριξη 3D |
- Ναι, ναι. |
| Χρωματικό χώρο |
RGB, YCbCr4:4:4, YCbCr4:2:2, YCbCr 4:2:0 |
| Βαθμό χρώματος |
8bit, 10bit, 12bit [1080P, 4K30Hz, 4K60Hz (YCbCr 4:2(Το κείμενο είναι ασαφές)
8bit [4K60Hz (YCbCr 4:4:4) ] |
| Φόρμα ήχου HDMI |
PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD,
DTS, DTS-EX, DTS-96/24, DTS υψηλής ανάλυσης, DTS-HD Master Audio, DSD |
| Συγκροτήματα ομοαξονικού ήχου |
PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1 |
| Φόρμα ήχου L/R |
PCM2.0CH |
| Υποστήριξη HDR |
HDR10, HDR10+, Dolby Vision, HLG
|
| Προστασία ESD |
Πρότυπο ανθρώπινου σώματος: ±8kV (αεροδιαρροή),
±4kV (απολύσεις επαφής) |
| Συνδέσεις |
| Πύλες εισόδου |
4x HDMI τύπου Α [19-pin θηλυκό] |
| Λιμάνι εξόδου |
4x HDMI τύπου Α [19-pin θηλυκό]
4x L / R ηχητική έξοδος [3.5mm Stereo Mini-jack]
4x COAX ήχος έξω [RCA] |
| Λιμάνες ελέγχου |
1x TCP/IP [RJ45]
1x RS-232[σύνδεσμος phoenix 3-pin]
1x IR EXT [3,5mm Stereo Mini-jack] |
|
Μηχανικές
|
| Διαμονή |
Μεταλλικό περίβλημα
|
| Χρώμα |
Μαύρο
|
| Μέγεθος |
220 mm (W) × 105 mm (D) × 44 mm (H)
|
| Βάρος |
792g
|
| Ηλεκτρική τροφοδοσία |
Εισαγωγή: AC100~240V 50/60Hz
Έξοδος: DC12V/2.5A (σύνδεσμος κλειδώματος)
|
| Κατανάλωση ενέργειας |
10W (μέγιστο), 1,56W (Απομονωμένη λειτουργία)
|
| Θερμοκρασία λειτουργίας |
0°C ~ 40°C / 32°F ~ 104°F
|
| Θέρμανση αποθήκευσης |
-20°C ~ 60°C / -4°F ~ 140°F
|
| Σχετική υγρασία |
20~90% RH (μη συμπυκνωτική)
|
| Ανάλυση / μήκος καλωδίου |
HDMI IN / OUT
4K60 - πόδια / μέτρα: 10ft / 3M
4K30 - πόδια / μέτρα: 30ft / 10M
1080P60 - πόδια / μέτρα: 42ft / 15M
|
|
Η χρήση καλωδίου HDMI υψηλής ταχύτητας συνιστάται ιδιαίτερα.
|
Διάγραμμα σύνδεσης

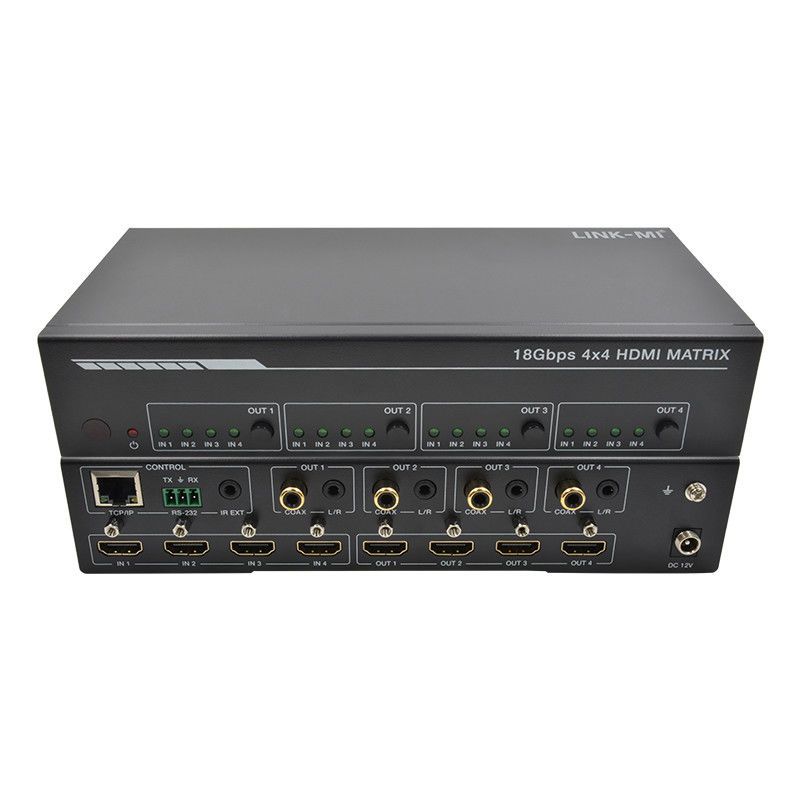

Περιγραφή πίνακα
