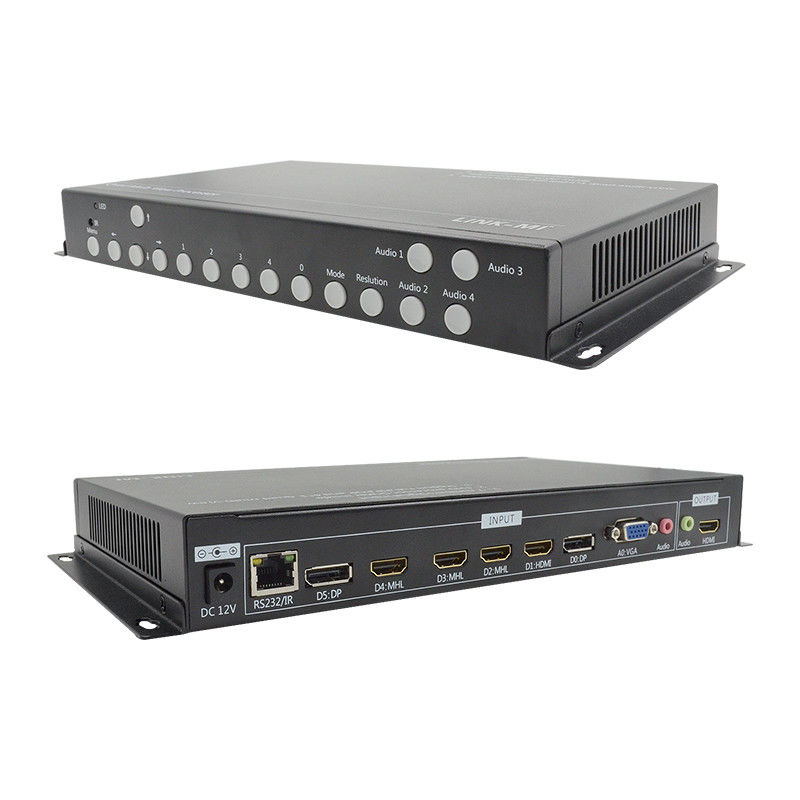

4x1 HDMI Multi-Viewer PIP POP με IR Remote RS232 Ελέγχου Κέντρου Ελέγχου
Εισαγωγή
Το LINK-MI LM-TS71 4x1 HD Quad Video Multiviewer είναι ένα υψηλής απόδοσης,Η κύρια λειτουργία του είναι να κάνει τα τέσσερα HD ή αναλογικά σήματα να εμφανίζονται ταυτόχρονα σε μια μονάδα οθόνης υπερ-υψηλής ευκρίνειας σε κατάσταση τετραδιάστατης, και περιέχουν λειτουργία PIP, POP. Αυτός ο τύπος HD Quad video multi viewer υποστηρίζει είσοδο σήματος VGA 1 καναλιού, DP 2 οδών, HDMI 4 οδών. Μέγιστο σήμα εισόδου DP υποστηρίζει 1920x1080 @ 60Hz,το υψηλότερο σήμα εισόδου HDMI μπορεί να υποστηρίζει 1920x1080@60Hz, και με μέγιστη ανάλυση εξόδου έως 1920x1080@60Hz. Υποστηρίζει 1 έξοδο σήματος HDMI, με ανάλυση εξόδου και ρυθμό ανανέωσης έως 1920x1080@60Hz.
Το LM-TS71 4x1 HD Quad Video Multiviewer χρησιμοποιεί επί του παρόντος σχετικά μεγάλο αριθμό τυποποιημένων προϊόντων στην αγορά,Τα προϊόντα αυτά χρησιμοποιούνται κυρίως σε χώρους εργασίας όπου απαιτείται να χρησιμοποιείται μία μονάδα οθόνης που να εμφανίζει ταυτόχρονα πολλά σήματα HD, όπως η τηλεδιάσκεψη., διδασκαλία, εκθέσεις... κλπ.
Χαρακτηριστικά

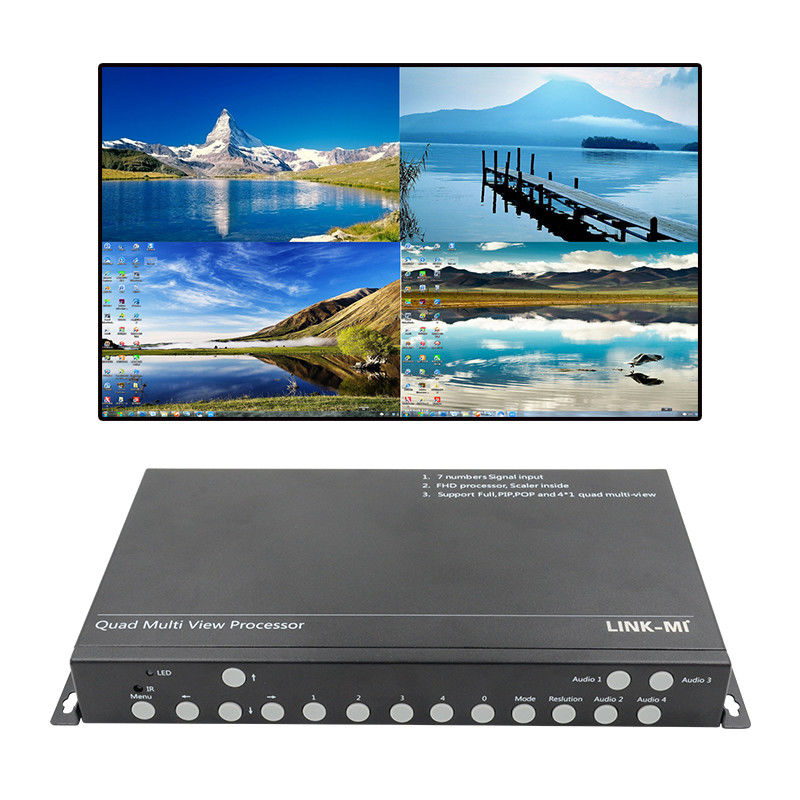

1. Υποστήριξη 1 μονάδα οθόνης ταυτόχρονα να εμφανίσει 4 σήματα υψηλής ευκρίνειας, ή να αλλάξει ένα συγκεκριμένο σήμα σε οθόνη πλήρους οθόνης.
2Υποστήριξη σήματος εισόδου VGA 1 καναλιού, DP 2 οδών, HDMI 4 οδών (συμπεριλαμβανομένου του 3 οδών συμβατού κινητού σήματος).
3Υποστηρίζει 1 έξοδο HDMI, ανάλυση εξόδου έως 1920x1080@60Hz.
4Όλα τα εισερχόμενα σήματα περιέχουν ήχο, υποστηρίζουν την συγχρονισμένη εναλλαγή ήχου και βίντεο και τέσσερις ανεξάρτητες εναλλαγές ήχου κάτω από τεταρτοποίηση.
5Υποστήριξη σταθερής θέσης εικόνας POP, λειτουργία PIP.
6Υποστήριξη ελέγχου από κουμπιά σασί, IR τηλεχειριστήριο, RS-232 σειριακή θύρα και τον κεντρικό έλεγχο.
Προδιαγραφές
| Ονομασία |
Προδιαγραφές |
| Εισαγωγή σήματος |
| Πύλη εισόδου |
1 κανάλι VGA, 2-οδικό DP, 4-οδικό HDMI, 4-οδικό USB, 1 αριστερό και δεξί κανάλι ήχου |
| Απόφαση |
Η DP υποστηρίζει μέγιστη ανάλυση 1920×1080 @ 60HZ, συμβατή προς τα πίσω.
Το HDMI υποστηρίζει μέγιστη ανάλυση 1920×1080 @ 60HZ, συμβατή προς τα κάτω
|
| ήχο |
Εισερχόμενο ήχο υποστηρίζει 3.5mm ηχητικό περιβάλλον για δεσμεύσει VGA |
| Βαθμό χρώματος |
24bit,1677 δέκα χιλιάδες |
| POP,PIP λειτουργία |
Καθορισμένο μοντέλο |
| εξόδου |
| Διασύνδεση |
1 κανάλι HDMI 1.4 έξοδος συνδεδεμένες συσκευές οθόνης που υποστηρίζουν έξοδο συγχρονισμού ήχου και βίντεο·
Ακουστικό στερεοφωνικό 3,5 mm αριστερού και δεξιού καναλιού, για τη σύνδεση στερεοφωνικού
|
| Απόφαση |
1920×1080 @ 60HZ, 1280×720 @ 60HZ προαιρετικά |
| Βαθμό χρώματος |
24bit,1677 δέκα χιλιάδες |
| Τρόπος ελέγχου |
RS232, IR, κλειδί θήκης. |
| Λογισμικό ελέγχου |
Δεν είναι διαθέσιμο |
| τάση |
DC: 12V |
| διάσταση |
278mm(L) × 36mm(H) × 166mm(W) |
| βάρος |
1.2kg |
| Δύναμη |
Μέγιστο 15W |
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης

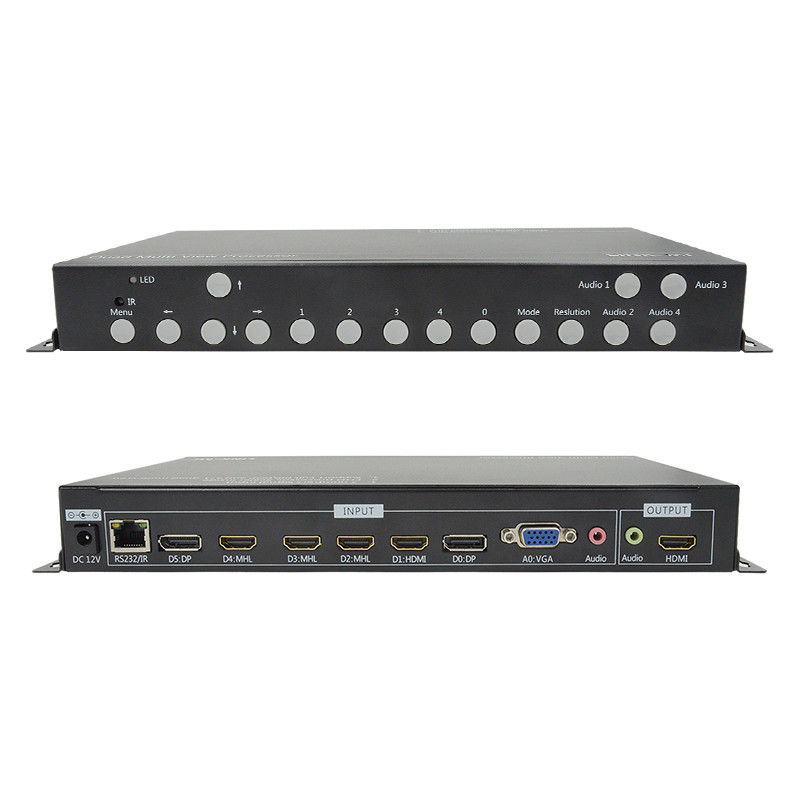

Περιγραφή πίνακα
