Μετατροπέας AHD σε HDMI, με έξοδο AHD 1xlooping
Εισαγωγή
Το LINK-MI LM-AHD01 στο HDMI είναι επαγγελματικός μετατροπέας, χρησιμοποιεί το βιομηχανικό σχεδιασμό μετατροπής SCALER, μετατρέποντας το σήμα AHD σε όλη την έξοδο σήματος HDMI,Αίτημα AHD σήμα ενισχυτικό δαχτυλίδι όλη τη διαδρομή έξω την ίδια στιγμή. Κάντε το εξοπλισμό σας HDMI HD συμβατό σύστημα AHD. AHD σήμα αυτόματη αναγνώριση συμβατό AHD - 720p, AHD - 960 σήμα HD,όπως η έξοδος HDMI μπορεί να καθοριστεί σε πέντε είδη των πιο ευρέως χρησιμοποιούμενων μορφών: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 και 1080 p60.
Χαρακτηριστικά
1. Υποστηρίζει την αναλογική εισροή υψηλής ευκρίνειας AHD
2. Υποστήριξη υψηλής ευκρίνειας ψηφιακού σήματος HDMI ((1080P@60Hz) εισόδου
3. Υποστηρίξτε τον προσαρμογέα ισχύος 5-24V DC
4Υποστήριξη ενσωμάτωσης δέκτη AHD, ενσωμάτωσης HDMI διαμορφωτή
5. Υποστήριξη HDMI Έκδοση με σταθερή ανάλυση
6. Υποστήριξη HDMI έκδοση 1.3 προς τα κάτω συμβατότητα
7Υποστηρίζει την έξοδο ροής βίντεο, χωρίς απώλεια σήματος, μερική οθόνη και οθόνη ταλαντώνονται.
8.Τα προϊόντα είναι ειδικευμένα στο μηχανοστάσιο ραδιοφωνικής και τηλεοπτικής μετάδοσης και στο μη γραμμικό σύστημα επεξεργασίας. Η εγκατάσταση είναι απλή ((Δεν υπάρχει εγκατάσταση λογισμικού και οδηγού).
9- Εξετάσεις της θερμικής αγωγιμότητας του σχεδιασμού, 7 ημέρες x 24 ώρες online λειτουργία απαιτήσεις
Προδιαγραφές
| Αριθμός μοντέλου |
LM-AHD01 |
| Άρθρο |
Διανομέας AHD σε HDMI+AHD |
| Βάρος |
0.195 κιλά |
| Διάσταση |
135 x 110 x 26 mm (5,31 ̊ x 4,33 ̊ x 1,02 ̊) |
| Υλικό |
Σύνθεση αλουμινίου |
| Σημεία πώλησης |
Καθαρό σχεδιασμό υλικού, κλιμακωτής, ευφυής αναγνώριση και επέκταση AHD |
| Διασύνδεση εισόδου |
1 x AHD (BNC) |
| Μορφή AHD |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| Δυνατότητα σήματος |
0.8Vp-p |
| Αντίσταση |
75Ω |
| Τύπος ζεύξης |
Κλιματισμός |
| Η συνιστώμενη μέγιστη απόσταση |
500 μέτρα. |
| Πρότυπο καλωδίων |
SYV75-3 /5 /7 |
| Διασύνδεση εξόδου |
1 x HDMI (τύπος A) 1 x AHD (BNC) |
| Μορφή HDMI |
Ηλεκτρονικό σήμα (HDMI) 1.3a |
| Ανάλυση HDMI |
480p@60Hz,576i@50Hz,720p@50/60Hz,1080i50/60Hz,1080p@25/30/50/60Hz |
| Διάταξη ζώνης διεπαφής |
2.25Gbps, πλήρως ψηφιακό (συνολικά 6.75Gbps, κάθε χρώμα 2.25Gbps) |
| Τραυματισμός του ρολογιού |
< 0,15 Tbit |
| Ώρα άνοδος |
< 0,3 Tbit ((20%-80%) |
| Ώρα πτώσης |
< 0,3 Tbit ((20%-80%) |
| Τύπος σήματος |
Σημείο DVI-D/HDMI ψηφιακού T.M.D.S. στην προδιαγραφή DVI1.0/HDMI1.3a |
| Δυνατότητα σήματος |
T.M.D.S. 3.3V p-p |
| Ελάχιστο/μέγιστο επίπεδο |
Τ.Μ.Δ.Σ. 2.9V/3.3V
|
| Αντίσταση |
50Ω |
| Μέγιστο σφάλμα εκτόξευσης συνεχούς ρεύματος |
± 15mV |
| Η συνιστώμενη μέγιστη απόσταση |
10 μέτρα. |
| Διασύνδεση τροφοδοσίας |
1 x DC_2,1 mm. |
| Εναλλακτικό ρεύμα (AC) |
110~220V 50/60Hz. |
| Συνεχή ρεύμα (DC) |
DC5~24V ±500mA |
| Ηλεκτρική τροφοδοσία |
Αντίστοιχη πρίζα UL, πρίζα BS, πρίζα VDE |
| Μέγιστη διάχυση ισχύος |
Μέγιστο 5W |
| Προστασία ESD |
1α Αποδέσμευση επαφής Επίπεδο 3.
1β Ατμοσφαιρική εκκένωση Επίπεδο 3.
Εκτελεστικό πρότυπο:IEC61000-4-2.
|
| Μέσος χρόνος μεταξύ αποτυχιών (MTBF) |
30.000 ώρες. |
| Θερμοκρασία |
Αποθήκευση, θερμοκρασία χρήσης -25~80°C |
| Ενυδάτωση: Αποθήκευση |
Χρησιμοποιήστε υγρασία: 0~95% |
| Μέγεθος θυρίδας δώρων |
220 x 162 x 60 mm (8,66 ̊ x 6,38 ̊ x 2,36 ̊) |
| Καθαρό βάρος |
0.385 κιλά |
| Ακαθάριστο βάρος |
0.400 κιλά |
| Μέγεθος κουτί |
520 x 455 x 315 mm (20,47 ′′ x 17,91 ′′ x 12,40 ′′) |
| Καθαρό βάρος |
11.550kg ((30pcs) |
| Ακαθάριστο βάρος |
12.000kg |
Διάγραμμα σύνδεσης

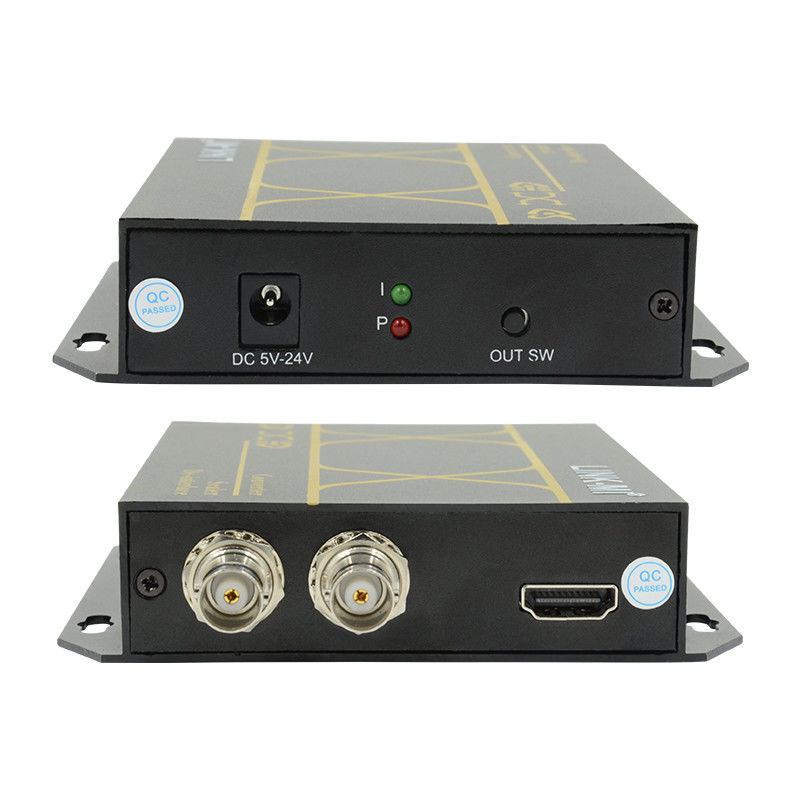

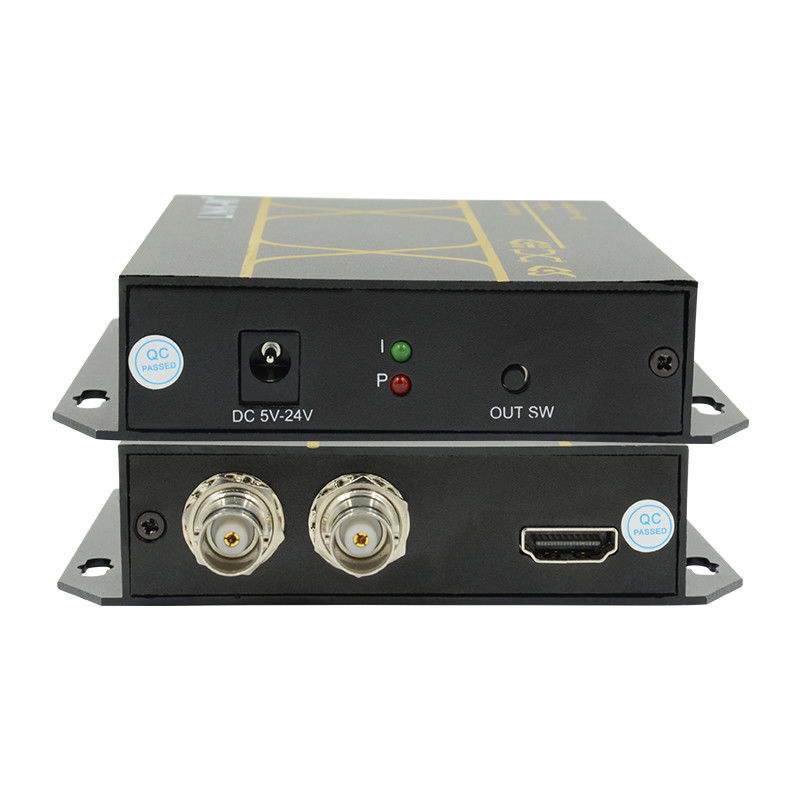

Περιγραφή πίνακα
