1X4 HDMI Video Wall Controller Υποστήριξη εισόδου USB-C, ήχου, RS232
Εισαγωγή

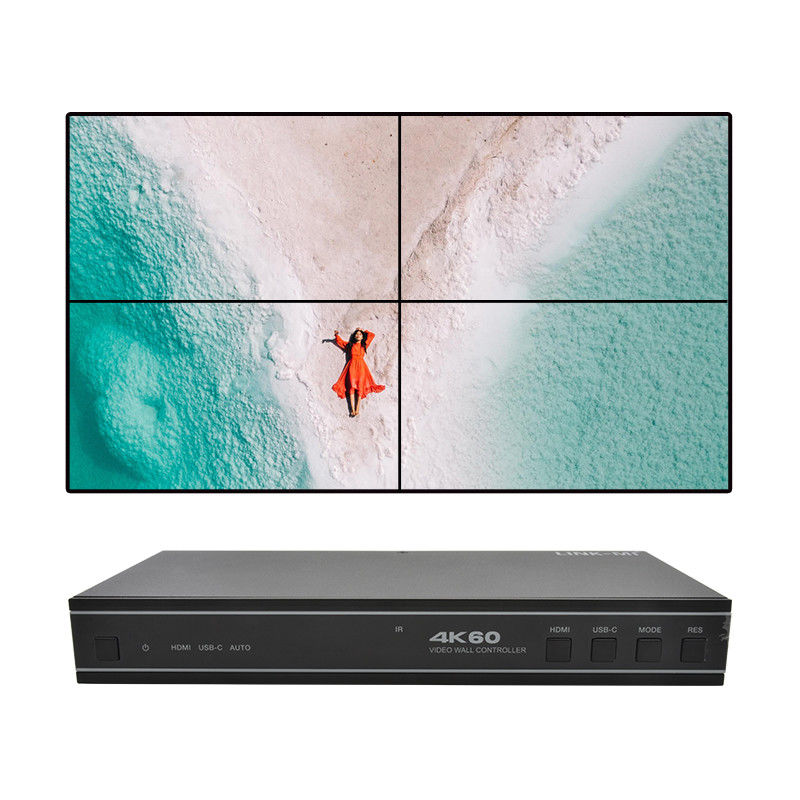

LINK-MI LM-TV04MΟ ελεγκτής τοιχώματος βίντεο 18Gbps 1x4 έχει σχεδιαστεί για την πραγματική συλλογή, μετατροπή AD, δρομολόγηση και διανομή σήματος όλων των μορφών στον τοίχο βίντεο (οθόνες LCD),διατηρώντας την πραγματική μετάδοση ψηφιακού σήματοςΔιαθέτει είσοδο HDMI και USB-C με ανάλυση έως 4K@604:4:4Υποστηρίζει πολλαπλές λειτουργίες τοίχου βίντεο για να ρυθμιστούν για την έξοδο βίντεο.
Χαρακτηριστικά
1- HDMI 2.0, συμμορφούμενη με τα πρότυπα HDCP 2.2 και DP1.2a
2. Υποστηρίζει είσοδο HDMI και είσοδο USB-C, και η ανάλυση είναι έως 4K@60Hz 4:4:4
3. Υποστήριξη οπτικού ήχου και L / R αναλογική έξοδος αποενσωμάτωσης ήχου
4Υποστήριξη 8 τρόπων σύνδεσης τοίχου βίντεο: 1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2
5Υποστήριξη περιστροφής εικόνας 180°, βολική για εγκατάσταση στο ταβάνι
6. Υποστήριξη προσαρμογή περιφράγματος για την άκρη ένωσης
7Προχωρημένη διαχείριση EDID
8. Έλεγχος μέσω των κουμπιών του μπροστινού πάνελ, IR τηλεχειριστή και RS-232 εντολές
9. απλή σύνδεση και λειτουργία, δεν απαιτούνται ρυθμίσεις οδήγησης και εγκατάστασης
Προδιαγραφές
| Αριθμός μοντέλου. |
LINK-MI LM-TV04C |
| Τεχνική |
| Συμμόρφωση HDMI |
HDMI 2.0b |
| Συμμόρφωση με την HDCP |
HDCP 2.2 |
| Διάταξη ζώνης |
18Gbps |
| Ανάλυση βίντεο |
Εισαγωγή: έως 4K@60Hz 4:4:4
Εξαγωγή: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz |
| Χρωματικό χώρο |
RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0 |
| Βαθμό χρώματος |
8/10/12 bit |
| Επίπεδο IR |
5Vp-p |
| Εγχώρια συχνότητα |
Εγχώρια συχνότητα |
| Φόρμα ήχου |
HDMI ΕΝ/ΕΥ: LPCM 2.0/5.1/7.1, Dolby Digital/Plus/EX,
DTS, DTS-EX, DTS-96/24
Ε/Ε ΕΠΕ: PCM 2.0
SPDIF ((OPTICAL): Dolby Digital/plus, DTS 5.1, PCM 2.0 |
| Ακουστική καθυστέρηση |
Χωρίς καθυστέρηση |
| Κλίση βίντεο |
Χωρίς καθυστέρηση |
| Προστασία ESD |
Μοντέλο ανθρώπινου σώματος ±8kV (αεροδιαστολή)
±4kV (απολύσεις επαφής) |
| Σύνδεση |
| Πύλες εισόδου |
1 × HDMI INPUT [τύπος Α, 19 καρφίτσες θηλυκό]
1 × Εισφορά USB-C [τύπος C, θηλυκό 24-pin] |
| Πύλες εξόδου |
4 × HDMI OUTPUT [τύπος Α, 19-pin θηλυκό]
1 × Οπτική ΑΥΔΙΚΗ ΕΞΑΓΟΡΗΣΗ [S/PDIF]
1 × L/R AUDIO OUT [RCA] |
| Λιμάνες ελέγχου |
1 × RS-232 [3pin-3.81mm σύνδεσμος Phoenix]
1 × IR EXT [3,5mm, στερεοφωνική μίνι-κόμβη] |
| Μηχανικές |
| Τρόποι σύνδεσης |
2x2, 1x4, 1x3, 1x2, 2x1, 3x1, 4x1 |
| Άλλες λειτουργίες |
Υπότιτλοι, ζουμ και κόψιμο, κατάρρευση, περιστροφή, άδειο όριο... |
| Άλλα |
| Διαμονή |
Μεταλλικό περίβλημα |
| Χρώμα |
Μαύρο |
| Μέγεθος |
220 mm [W] × 100 mm [D] × 30 mm [H] |
| Βάρος |
590 g |
| Ηλεκτρική τροφοδοσία |
Εισαγωγή: AC 100-240V 50/60Hz, έξοδος: DC 12V/1A
(Πρότυπο ΗΠΑ/ΕΕ, πιστοποιημένο CE/FCC/UL) |
| Κατανάλωση ενέργειας |
5.5W (μέγιστο) |
| Θερμοκρασία λειτουργίας |
32 - 104°F / 0 - 40°C |
| Θέρμανση αποθήκευσης |
-4 - 140°F / -20 - 60°C |
| Σχετική υγρασία |
20 - 90% RH (χωρίς συμπύκνωση) |
Διάγραμμα σύνδεσης

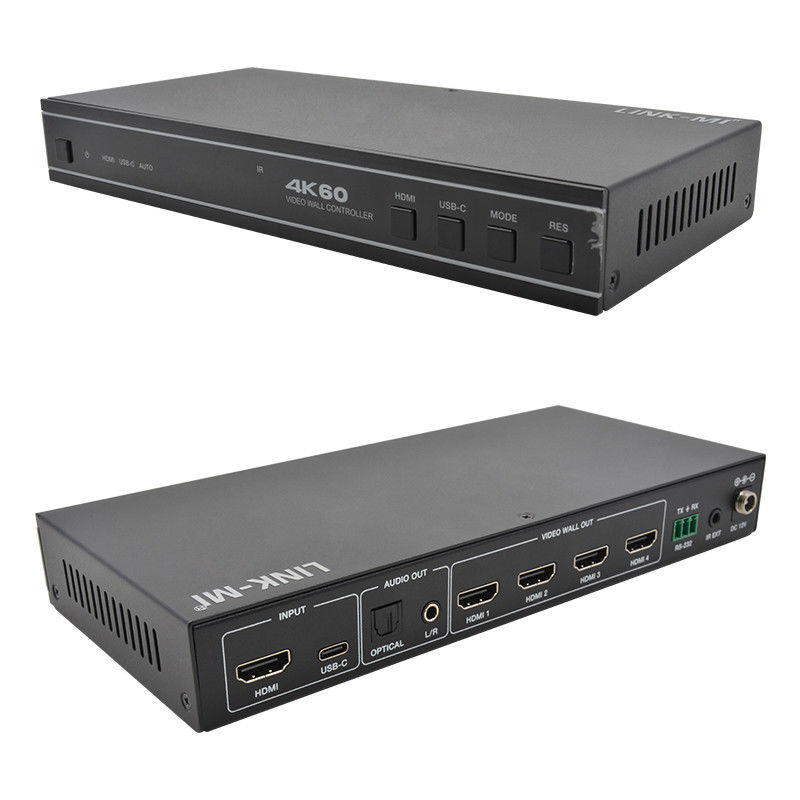

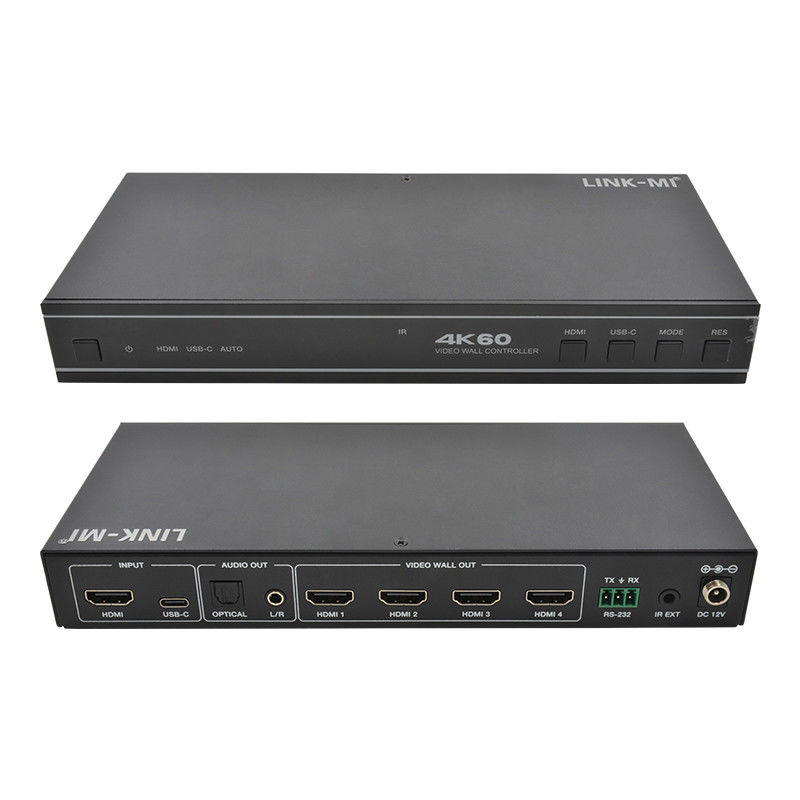

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικά, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς μπορώ να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
