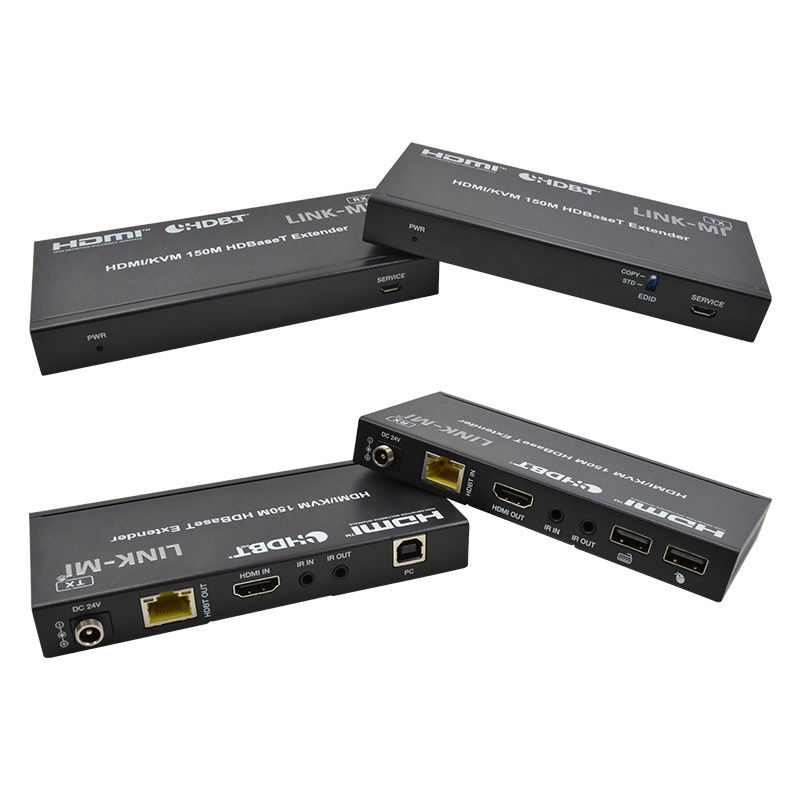

150M HDMI Extender με υποστήριξη λειτουργίας KVM 4K@60Hz 18Gbps KVM Extender
Εισαγωγή
Αυτό το HDBaseT Extender 18Gbps μπορεί να επεκτείνει το σήμα HDMI, το δίκατο IR σήμα ελέγχου και το σήμα USB KVM σε απόσταση έως 150m μέσω ενός μόνο καλωδίου CAT6.Αυτό το προϊόν μετατρέπει το σήμα HDMI σε πρότυπο σήμα HDBaseT και το μεταδίδει μέσω καλωδίου LAN.
Μπορεί εύκολα να ελέγχει τη συσκευή προέλευσης σήματος ή τη συσκευή οθόνης από το απομακρυσμένο άκρο μέσω της λειτουργίας δικατευθυντικής διέλευσης σήματος IR.4:4Υποστηρίζει επίσης USB KVM και POC λειτουργία.
Ο εκτενιστής μπορεί να χρησιμοποιηθεί ευρέως σε άλλους τομείς, όπως σύστημα βιντεοδιάσκεψης, μετάδοση σήματος πολυμέσων, επέκταση σήματος HDMI κλπ.
Ειδικότητα
1. συμβατό με τα HDMI2.0b, HDCP 2.2 και USB 1.1
2Υποστηρίζει πλάτος ζώνης 18Gbps
3. Υποστηρίζει ανάλυση βίντεο έως 4K2K@60Hz YUV 4:4:4
4Η απόσταση μετάδοσης μπορεί να επεκταθεί έως 492ft / 150m σε ανάλυση 1080P@60Hz, ή 394ft / 120m σε 4K2K@60Hz 4:44 μέσω ενός ενιαίου καλωδίου CAT6
5. Υποστήριξη διμερούς σήματος IR και σήματος USB KVM πέρασης
6Υποστηρίζει τη λειτουργία POC (Power over Cable) αμφίδρομη
7Συμπίεση για εύκολη και ευέλικτη εγκατάσταση
Προδιαγραφές
| Αριθμός μοντέλου. |
LM-EX150HKM |
|
Τεχνική
|
|
Συμμόρφωση HDMI
|
HDMI 2.0b
|
|
Συμμόρφωση με την HDCP
|
HDCP 2.2
|
|
Διάταξη ζώνης
|
18Gbps
|
|
Ανάλυση βίντεο
|
Μέχρι 4K2K@60Hz4:4
|
|
Συμμόρφωση USB
|
USB 1.1
|
|
Επίπεδο IR
|
5Vp-p
|
|
Εγχώρια συχνότητα
|
Ευρυζωνική ζώνη 20K-60KHz
|
|
Απόσταση μετάδοσης
|
1080P@60-150m, 4K60-120m
|
|
Χρωματικό χώρο
|
RGB, YCbCr_4:4:4, YCbCr_4:2:2
|
|
HDR
|
HDR, HDR10, HDR10+, Dolby Vision, HLG
|
|
Φόρμα ήχου
|
LPCM 7.1CH, Dolby True HD και DTS-HD Master
|
|
Προστασία ESD
|
Μοντέλο ανθρώπινου σώματος ±8kV (αέρος-διαρροή) και ±4kV (αέρος-διαρροή)
|
|
Σύνδεση
|

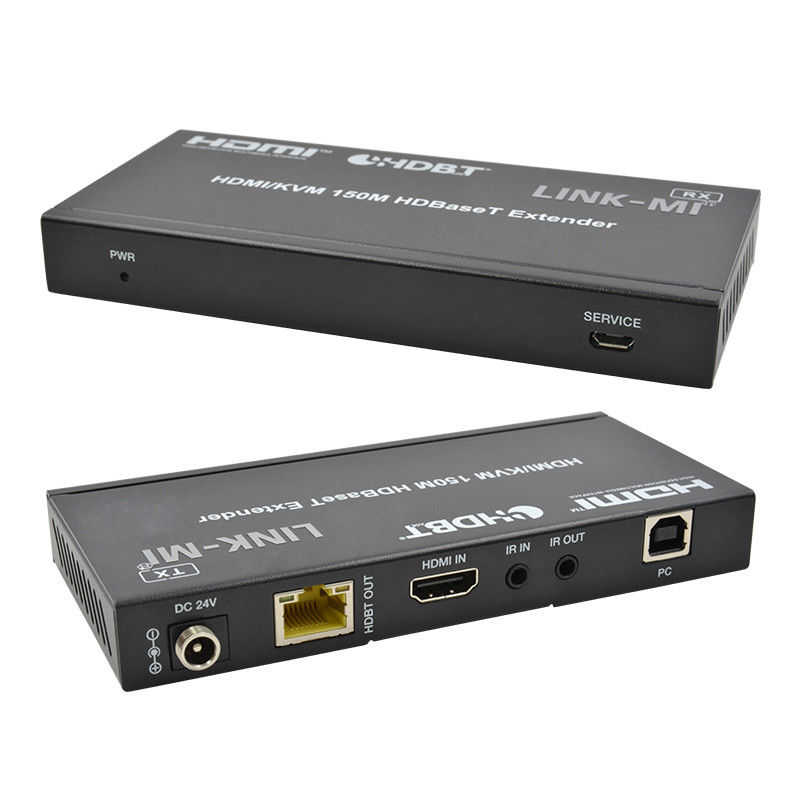

| Μεταδότης |
Εισαγωγή: 1×HDMI IN [TypeA, 19-pin θηλυκό]
1×IR IN [3,5mm Stereo Mini-jack]
1×SERVICE [Μικρο-USB jack]
1×USB [USB-B, 4-pin θηλυκό]
Έκδοση: 1×HDBT OUT [RJ45]
1×IR OUT [3.5mm Stereo Mini-jack]
|
|

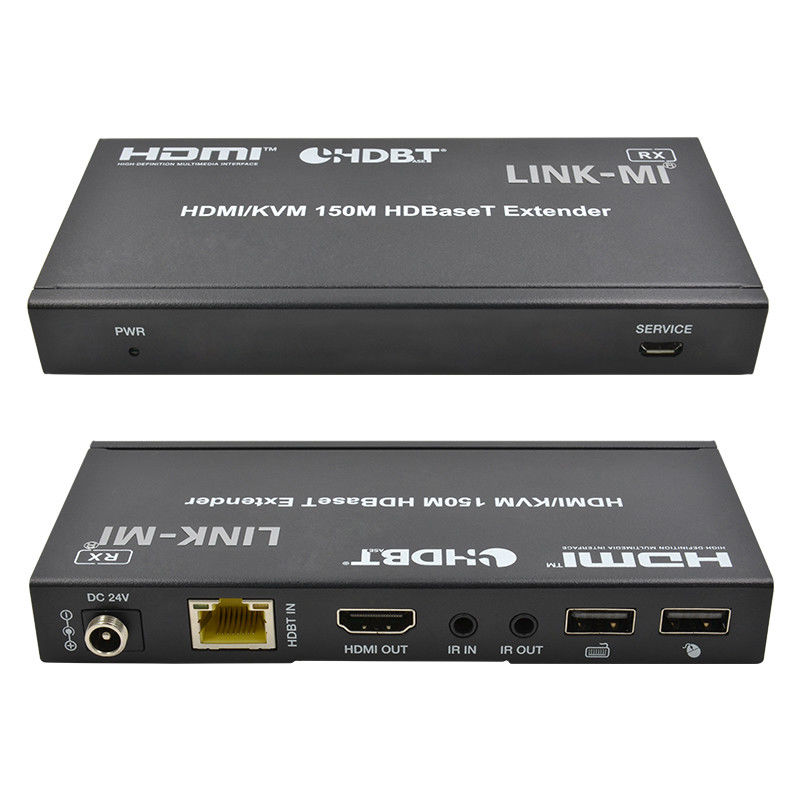

Αποδέκτης
|
Εισαγωγή: 1×HDBT IN [RJ45 με φως]
1×IR IN [3,5mm Stereo Mini-jack]
1×SERVICE [Μικρο-USB jack]
Έξοδος: 1×HDMI OUT [TypeA, 19-pin θηλυκό]
1×IR OUT [3.5mm Stereo Mini-jack]
2×USB [USB-A, 4-pin θηλυκό]
|
|
Μηχανικές
|
|
Διαμονή
|
Μεταλλικό περίβλημα
|
|
Χρώμα
|
Μαύρο
|
|
Μέγεθος
|
Μεταδότης / δέκτης: 140mm (W) x 65mm (D) × 18mm (H)
|
|
Βάρος
|
Μεταδότης: 246g, δέκτης: 246g
|
|
Ηλεκτρική τροφοδοσία
|
ΔΕΣ 24V/1A· Υποστήριξη λειτουργίας POC
|
|
Κατανάλωση ενέργειας
|
10W
|
|
Θερμοκρασία λειτουργίας
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Θέρμανση αποθήκευσης
|
-20°C ~60°C/-4°F ~ 140°F
|
|
Σχετική υγρασία
|
20~90% RH (μη συμπυκνωτική)
|
| Σημείωση: Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση. |
Διάγραμμα σύνδεσης
Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-EX150HKM 150M HDBaseT Extender με KVM.pdf
