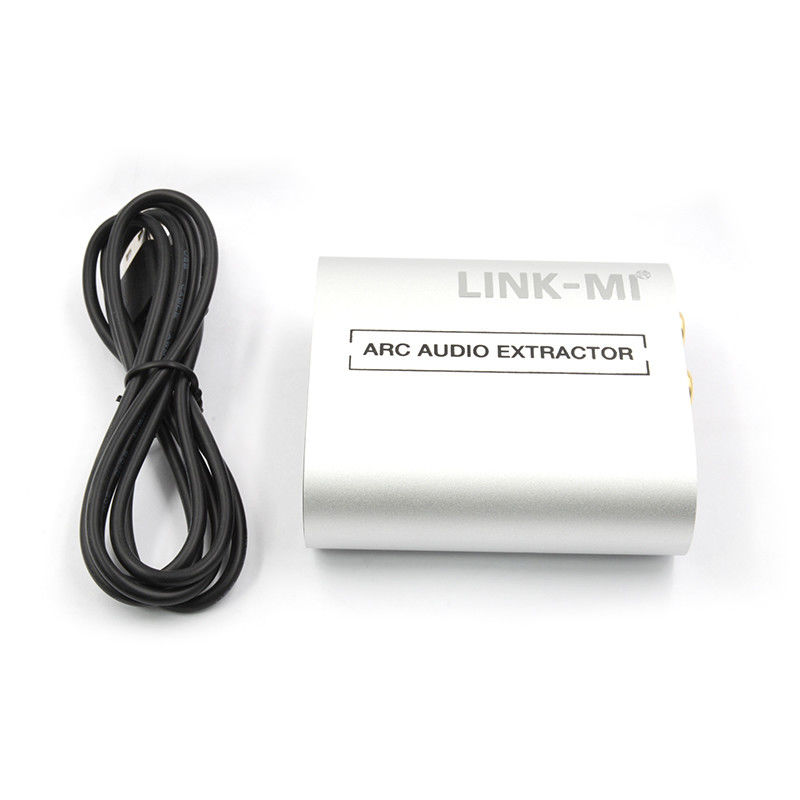

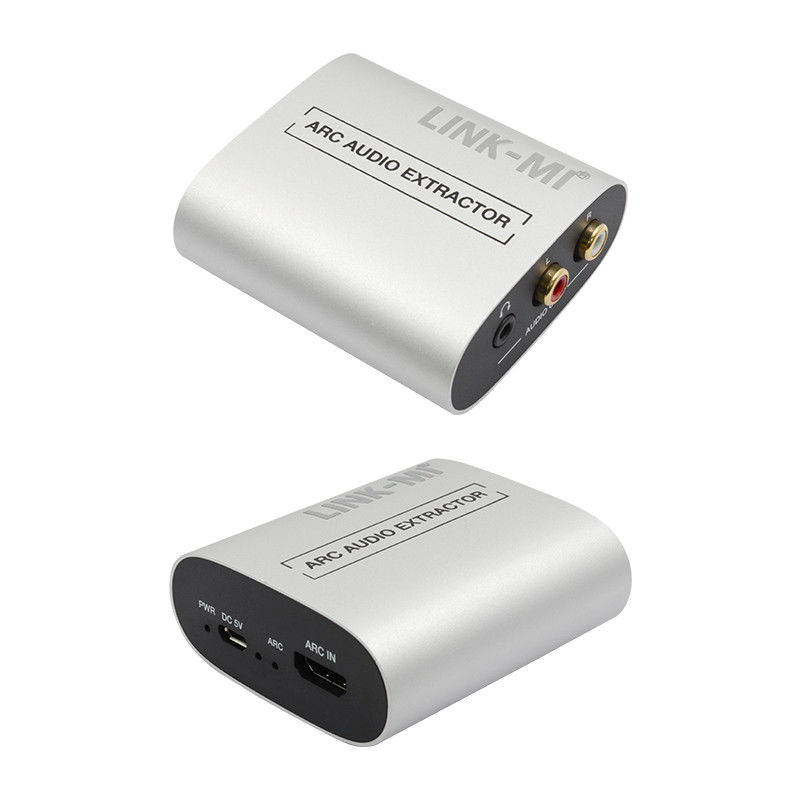

HDMI ARC Audio Extractor για ηχητικό δέκτη/ενισχυτή υποστήριξη L/R RCA CEC
Εισαγωγή
LINK-MI LM-AUE01 Ο εξοπλισμός εξαγωγής ήχου HDMI ARC μπορεί να εξάγει το ήχο από το HDTV με δυνατότητα ARC σε 2 κανάλια αναλογικής στερεοφωνικής ηχητικής εξόδου, για εφαρμογές ακουστικού δέκτη / ενισχυτή / ακουστικών.Υποστηρίζει PCM2Το τηλεοπτικό τηλεχειριστήριο μπορεί να ελέγξει την ένταση μέσω της λειτουργίας CEC.
Χαρακτηριστικά
1. HDMI 1.4 συμβατό
2Εισαγωγή: HDMI x 1, έξοδος: 3,5mm L/R x 1, RCA x 2
3. Ενεργοποιημένο ARC: Εξόρυξη ήχου από το ARC
(Audio Return Channel) που επιτρέπουν την HDTV σε αναλογική στερεοφωνική έξοδο, για εφαρμογές ακουστικού δέκτη/ενισχυτή/ακουστικών
4. Υποστήριξη PCM ήχου σε 2 κανάλια στερεοφωνική έξοδος
5. Υποστήριξη λειτουργίας CEC (Το τηλεοπτικό τηλεχειριστήριο μπορεί να ελέγξει την ένταση)
Προδιαγραφές
| Τεχνική |
|
Συμμόρφωση HDMI
|
ΧΜΤΜΙ 1.4
|
|
Vmax
|
2Vrms
|
|
ΣΕΠ
|
> 90 dB
|
|
Αναλογία THD+N
|
< 0,1%(V_max)
0.001%~0.01%(V_best)
|
|
Διασταυρούμενη ακοή
|
> 80dB
|
|
Απάντηση συχνότητας
|
20Hz~20kHz±1dB |
|
Φόρμα ήχου HDMI
|
PCM 2.0 |
|
Φόρμα ήχου L/R
|
Αναλογικό στερεοφωνικό 2CH
|
| Σύνδεση |
|
Εισόδους
|
1x HDMI τύπου Α [19-pin θηλυκό]
1 × Micro USB
|
|
Αποδόσεις
|
1x L/R Audio Out [RCA]
1 x 3,5 mm L/R
|
| Μηχανικές |
|
Διαμονή
|
Κεφάλαιο από αλουμίνιο
|
|
Χρώμα
|
Ασημένιο
|
|
Μέγεθος
|
70mm[W] x 65mm[D] x 27mm[H]
|
|
Βάρος
|
80g
|
|
Ηλεκτρική τροφοδοσία
|
USB 5V/500mA
|
|
Κατανάλωση ενέργειας
|
0.86W (μέγιστο)
|
|
Λειτουργία
Θερμοκρασία
|
32 - 104°F / 0 - 40°C
|
|
Θέρμανση αποθήκευσης
|
-4 - 140°F / -20 - 60°C
|
|
Σχετική υγρασία
|
20 - 90% RH (χωρίς συμπύκνωση)
|
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης

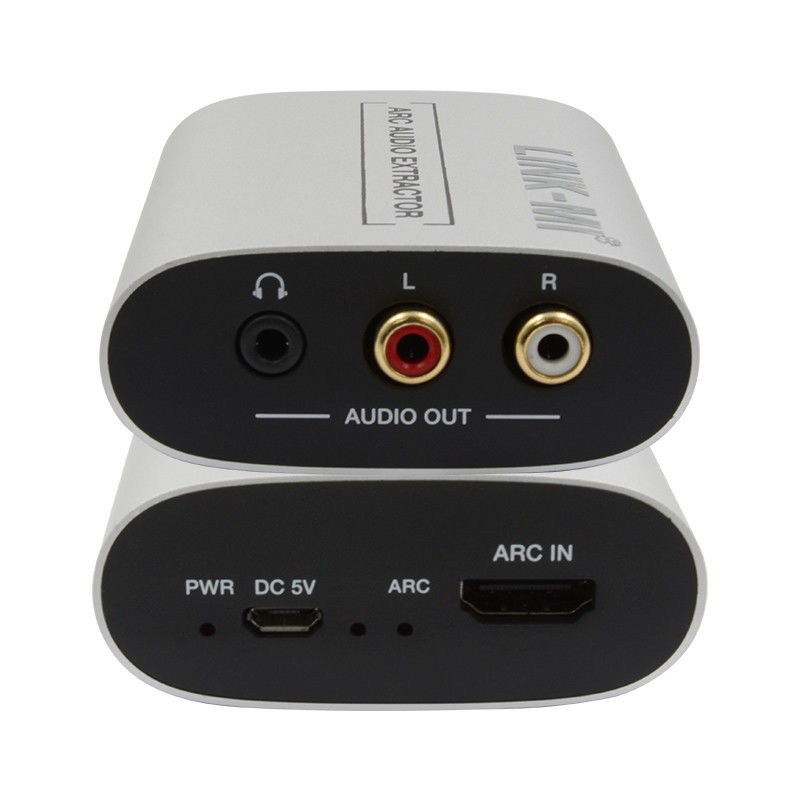

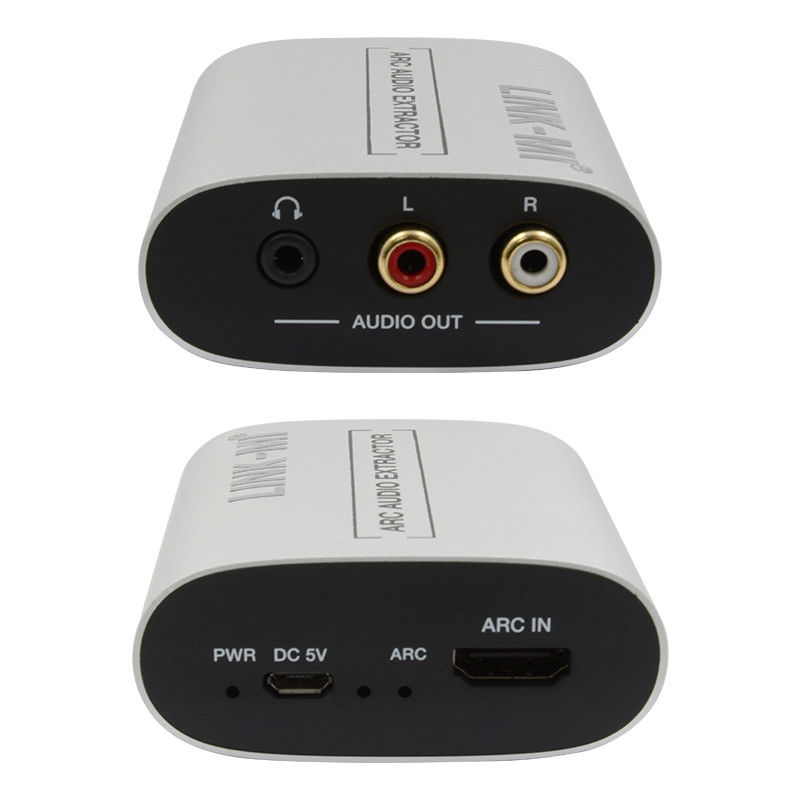

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-AUE01 HDMI ARC Audio Extractor.pdf
