Μετατροπέας SDI σε HDMI Όλοι σε HDMI Μετατροπέας SDI σε VGA CVBS Video
Εισαγωγή

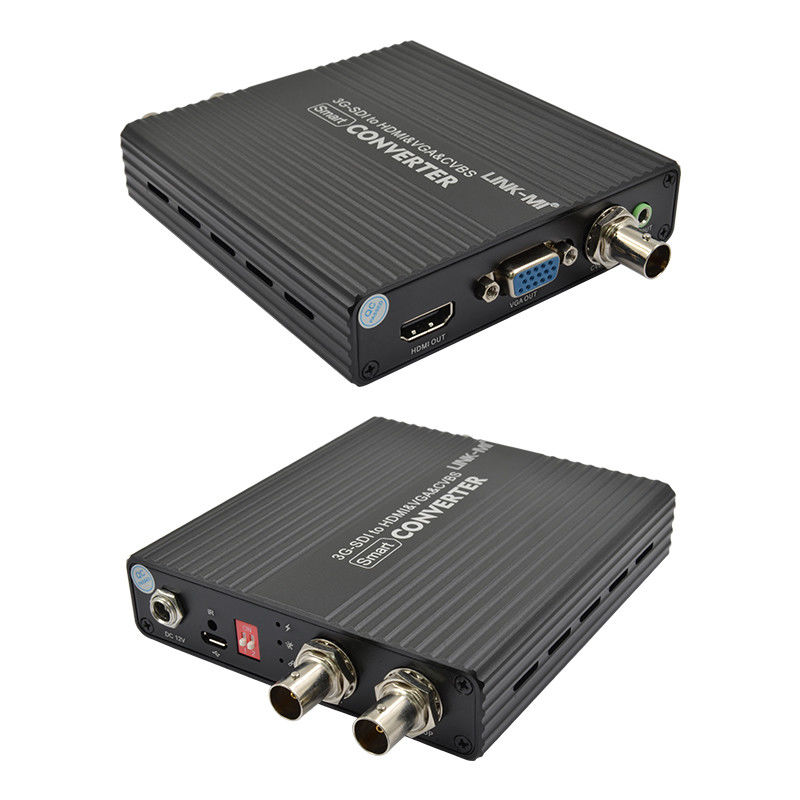

Το LINK-MI LM-SC5810P SD/HD/3G SDI-HDMI&VGA&CVBS video converter είναι ένα προϊόν υψηλής ποιότητας, υψηλής απόδοσης μετατροπής σήματος βίντεο, συμβατό με σήμα SD/HD/3G SDI,που είναι ενσωματωμένο σε εξισωτή καλωδίων υψηλής απόδοσης, υποστηρίζει την απόσταση μετάδοσης έως 200 m HD-SDI, σήματα 3G-SDI έως 120 μέτρα [Σημείωση: πληροί τα πρότυπα καλωδίων Belden 1694A, δείκτες σήματος SDI].
Χαρακτηριστικά
1. Υποστήριξη όλων των τύπων SDI ανάλυσης
2. SMPTE 425M (επίπεδο A και επίπεδο B), SMPTE424M, SMPTE292M, SMPTE259M-C
3Κρατήστε ένα κανάλι SDI σήμα βρόχο έξω.
4. Υποστήριξη διεπαφής λειτουργίας μενού OSD
5. Ανακαλύπτει αυτόματα τις πληροφορίες HDMI EDID προσαρμοστική HDMI καλύτερη λειτουργία
6. Υποστηρίζει όλες τις μορφές ασύμμετρης μετατροπής
7Το σήμα έχασε προειδοποίηση μπλε οθόνης.
8. Η μορφή εξόδου VGA μπορεί να καθοριστεί σε 720p/1080p
9. Αυτομάτως ενσωματώνει το σήμα ήχου SDI στο σήμα HDMI.
10. Χρήστης επιλέξιμη μορφή εξόδου (HDMI και VGA και AV)
11. Ευφυής προσαρμογή PAL / NTSC
Προδιαγραφές
| Ετικέτα |
LINK-MI |
|
Αριθμός μοντέλου.
|
LM-SC5810P
|
| Υλικό |
Χάλυβα |
| Χρώμα |
Μαύρο |
| Εφαρμογή |
Μετατροπή SD/HD/3G SDI σε HDMI |
| Διασυνδέσμος εισαγωγής |
1*BNC SDI |
| Τύπος σήματος εισόδου |
SD-SDI (270Mbps ); HD-SDI (1,485Gbps ); 3G-SI (2,97Gbps) |
| Φόρμα εισαγωγής |
525i @ 59.94" 625i @ 50; 720p @ 23.98/24/25/29.97/30/50/59.94/60; 1080i @ 50/59.94/60; 1080p @ 23.98/24/.25/29.97/30/50/59.94/60 |
| Περιοχή σήματος SDI |
0.8V P-P |
| Αντίσταση SDI |
75 Ωμ |
| Τύπος ζεύξης SDI |
Σύνδεση εναλλασσόμενου ρεύματος
|
| Σημείο Jitter SDI (Τυπική τιμή) |
Επικαιροποιημένα συστήματα υποδομής |
| Μέγιστο μήκος κοαξίου εισόδου |
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
Σημείωση: η ανωτέρω απόσταση μετάδοσης για διαφορετικές προδιαγραφές του καλωδίου, τα αποτελέσματα της δοκιμής θα είναι διαφορετικά.
|
| Διασύνδεση SDI Loop Out |
1*BNC SDI |
| Διασύνδεση εξόδου HDMI/DVI |
1*HDMI |
| AV (CVBS) Διασύνδεση εξόδου |
1* BNC |
| Διασύνδεση εξόδου VGA |
1* VGA |
| Μέγεθος (L*W*H) |
154*119*36 χιλιοστά |
|
Παροχή ενέργειας
|
5-24V συνεχής
|
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης

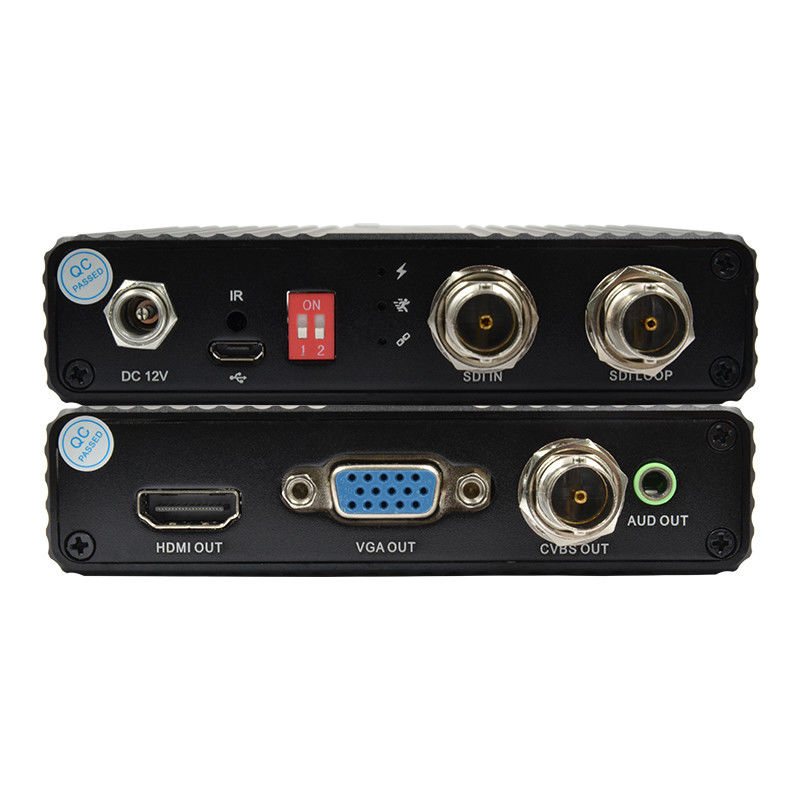

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-SC5810P SDI-HDMI & VGA & CVBS Εγχειρίδιο χρήστη μετατροπέα...
