HDMI&VGA&CVBS σε 3G SDI πολυλειτουργικό μετατροπέα βίντεο
Εισαγωγή

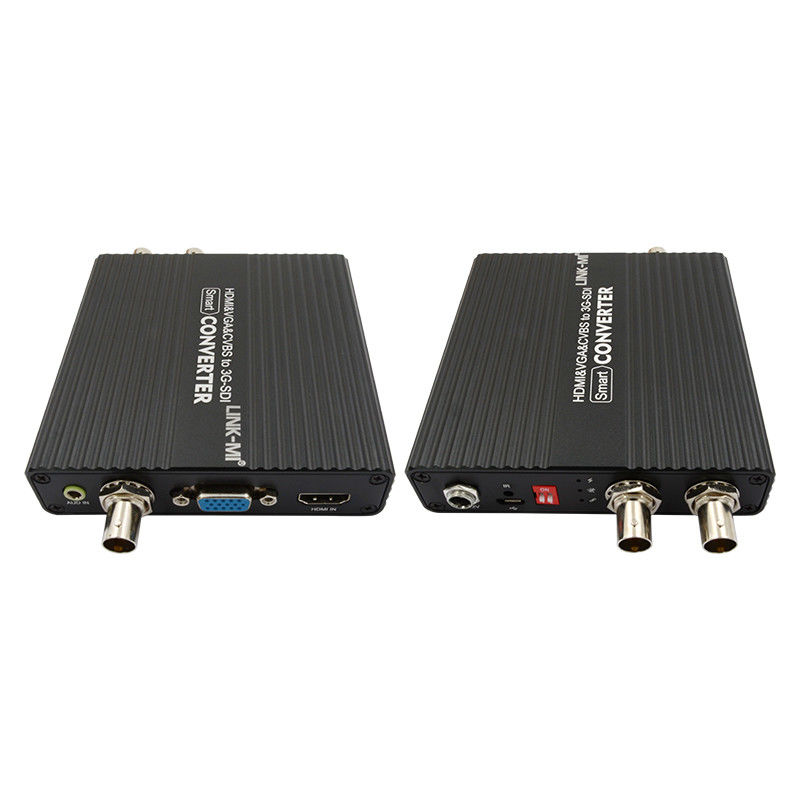

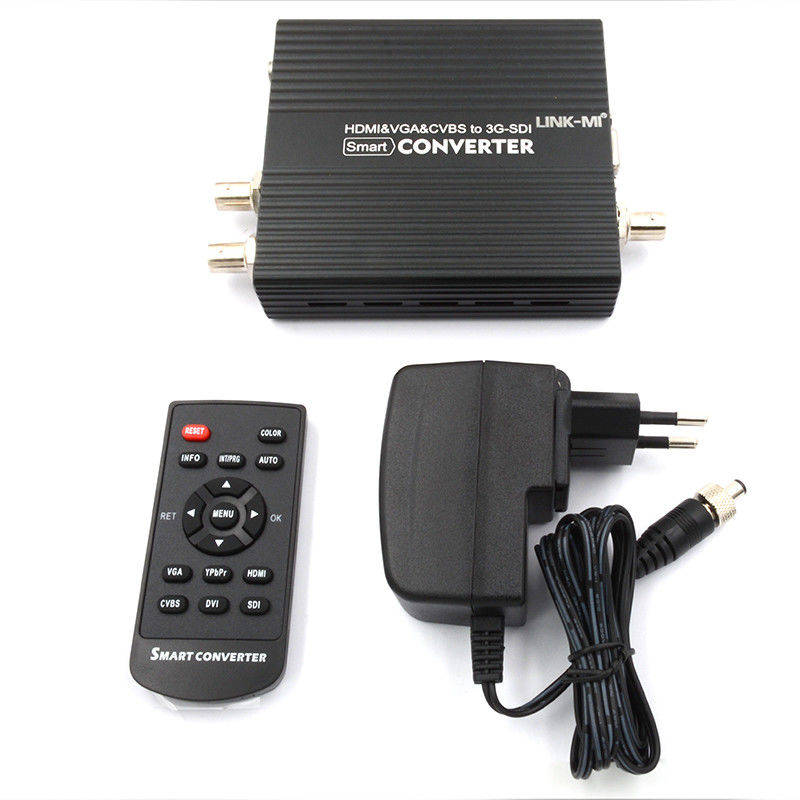

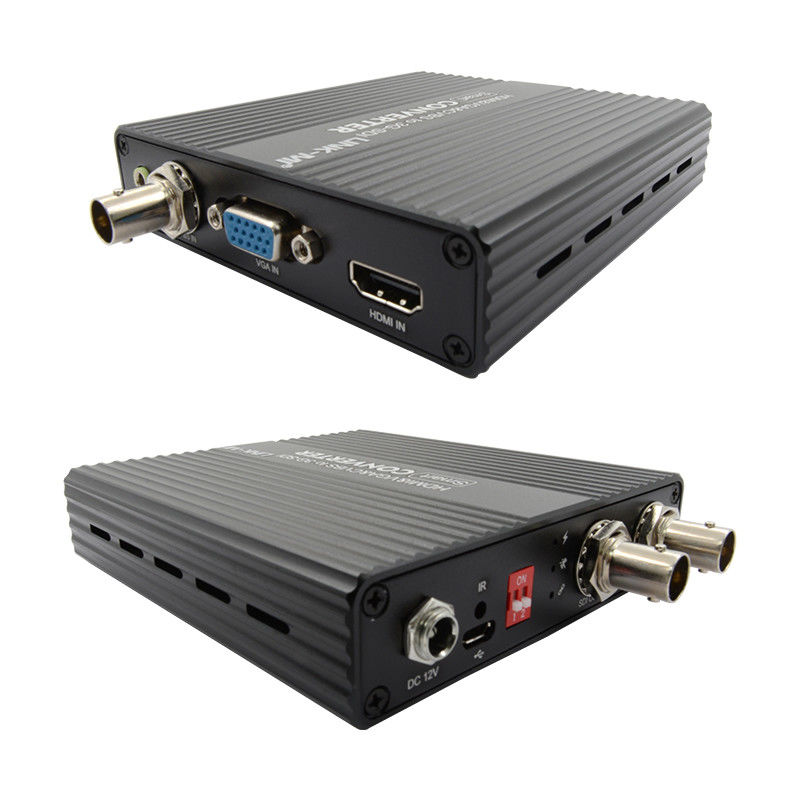

Το LINK-MI LM-SC5325 HDMI&VGA&CVBS-SD/HD/3G SDI video converter είναι ένα υψηλής ποιότητας, υψηλής απόδοσης προϊόν μετατροπής σήματος βίντεο.1Μετά από επαγγελματική κατασκευή σχεδιασμού, ο μετατροπέας μας είναι πλήρως σύμφωνος με το πρότυπο SMPTE με
ποιότητα εκπομπής, εν τω μεταξύ, υποστηρίζοντας απόσταση μετάδοσης έως 200m HD-SDI, σήματα 3G-SDI έως 120 μέτρα [Σημείωση: πληροί τα πρότυπα καλωδίων Belden 1694A, SDI
Αντίθετα με τα παραδοσιακά προϊόντα μετατροπέα στην τρέχουσα αγορά, ο μετατροπέας μας με ενσωματωμένο ένα επαγγελματικό chip επεξεργασίας μετατροπής εικόνας, πρώτα θα επεξεργαστεί
Υποστηρίζει επεξεργασία βελτίωσης εικόνας, αποσύνδεση, αποσύνδεση
(προαιρετικά), έξυπνη μετατροπή ανάλυσης και μετατροπή ταχύτητας εικόνας, ρυθμιζόμενη ρύθμιση της κορεστικότητας/φωτεινότητας/σχέσης αντίθεσης, μέσω αυτόματης κλιμάκωσης και μετατροπής ταχύτητας εικόνας,μετατροπή οποιουδήποτε μορφότυπου βίντεο σε πρότυπο σήμα SD/HD/3G-SDI, συμβατό με τα κοινά σήματα HDMI, VGA και CVBS.
Χαρακτηριστικά
1. Υποστήριξη όλων των τύπων SDI ανάλυσης
2. SMPTE 425M (επίπεδα Α και Β), SMPTE424M, SMPTE292M, SMPTE259M-C
3Εκπέμψτε το σήμα SDI 2 κανάλια.
4. Υποστήριξη διεπαφής λειτουργίας μενού OSD
5. Ανακαλύπτει αυτόματα τις πληροφορίες HDMI EDID προσαρμοστική καλύτερη λειτουργία
6. Υποστηρίζει όλες τις μορφές ασυμετρική μετατροπή
7Το σήμα έχασε προειδοποίηση μπλε οθόνης.
8. Η μορφή εισόδου VGA μπορεί να καθοριστεί σε 720p/1080p
9. Εμφυτεύει αυτόματα το σήμα ήχου HDMI στο σήμα SDI
10. Χρήστης επιλέξιμη μορφή εισόδου
Προδιαγραφές
|
Σχήμα
|
HDMI & VGA & AV σε SD/HD/3G-SDI
|
| Εισαγωγή HDMI |
1xHDMI
|
|
Εισαγωγή VGA
|
1xVGA
|
|
Εισαγωγή AV (CVBS)
|
1xBNC-F
|
|
Τύπος σήματος εισόδου
|
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps)
|
| Υποστηριζόμενη μορφή εισαγωγής |
Επικαιροποιείται από την εταιρεία με την οποία συνεργάζεται. |
|
Περιοχή σήματος SDI
|
0.8Vp-p
|
|
Αντίσταση SDI
|
75 Ωμ
|
|
Τύπος ζεύξης SDI
|
Σύνδεση εναλλασσόμενου ρεύματος
|
|
Μέγιστο μήκος κοαξίου εξόδου
|
Μπελντεν1694Α
Δοκιμαστικό υλικό για την παραγωγή ηλεκτρικών συσσωρευτών.
3G-SDI 140m/450ft
|
|
Διασύνδεση SDI
|
2xBNC SDI
|
|
Διάφρασμα ζώνης συχνότητας
|
165MHz/έως πρότυπο με HDCP HDMI1.3
|
|
Ηλεκτρική τροφοδοσία
|
5V ~ 24VDC
|
|
Κατανάλωση ενέργειας
|
3-6 βατ
|
|
Θερμοκρασία λειτουργίας
|
-10°C-60°C/14°F-40°F.
|
|
Θέρμανση αποθήκευσης
|
-30°C-70°C/-22°F-158°F
|
|
Σχετική υγρασία
|
20-90% RH ((μη συμπυκνωμένη)
|
|
Διάσταση
|
158 × 120 × 36 mm /6,22 × 4,72 × 1,42 ίντσες
|
|
Βάρος
|
300 γραμμάρια
|
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης

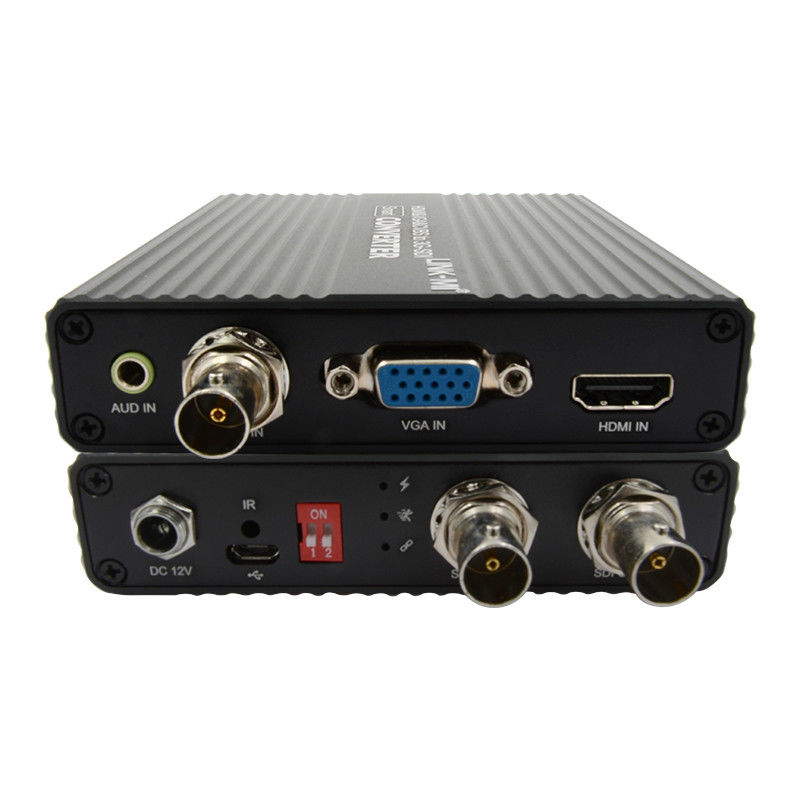

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-SC5325 HDMI&VGA&CVBS σε μετατροπέα SDI (Νέο).pdf...
