Επαγγελματικός μετατροπέας HDMI σε 3G SDI με ήχο
Εισαγωγή
Το LINK-MI LM-PHS01 HD Video Converter υποστηρίζει τη μετατροπή σήματος HDMI σε σήμα 3G/HD/SD SDI. Η συσκευή έχει ολοκληρωμένο δέκτη HDMI και κωδικοποιητή 3G/HD/SD-SDI,με δυνατότητα εύκολης μετατροπής σήματος HDMI σε σήμα 3G/HD/SD-SDI.
Εν τω μεταξύ, υποστηρίζει την αποσύνδεση ήχου HDMI και την ενσωμάτωση στο σήμα SDI, αλλά και το εξωτερικό εισερχόμενο αναλογικό σήμα ήχου μπορεί να ενσωματωθεί στο σήμα SDI.
Επιπλέον, υποστηρίζει επίσης τη λειτουργία "Convert Frame Rate", μπορεί να μετατρέψει σήμα HDMI διαφορετικής ανάλυσης σε έξοδο σήματος SDI σταθερής ανάλυσης.Η ρύθμιση ανάλυσης εξόδου χρησιμοποιεί ψηφιακό διακόπτη κωδικοποίησηςΕύκολο στη λειτουργία.
Χαρακτηριστικά
1. Εισόδου σήματος HDMI
2Προαιρετικό σήμα εξόδου SDI 3G/HD/SD
3Προαιρετική έξοδος 1080P/1080I/720P/480I/576I/1080PSF
4. Το σήμα εισόδου HDMI εντοπίστηκε αυτόματα.
5. HDMI ήχο αποενσωματωμένο και ενσωματωμένο στο σήμα SDI
6. Εξωτερικό αναλογικό σήμα ήχου ενσωματωμένο στο σήμα SDI
7Το SDI μπορεί να ρυθμιστεί σε έξοδο οποιασδήποτε συχνότητας.
8. Ειδική λειτουργία μπορεί να προσαρμοστεί
Προδιαγραφές
|
Ονομασία προϊόντος
|
Μετατροπέας βίντεο HDMI σε SDI
|
|
Πρότυπο προϊόντος
|
LM-PHS01 |
| Εισαγωγή HDMI |
Εισερχόμενο σήμα
|
Σήμα HDMI Standard |
| Συνδετήρας |
HDMI |
|
Άγρος του σήματος
|
800mV ± 10% (100 Ω) |
| Αντίσταση |
100Ω |
| Αναλογική είσοδος ήχου |
Σημείο εισόδου
|
Αναλογικό στερεοφωνικό ήχο |
| Ψηφιακό δείγμα |
48 χιλιάρικα. |
| Αντίσταση |
600Ω
|
| Συνδετήρας |
Ακουστικά |
| Έκδοση SDI |
Σήμα εξόδου |
SDI (σειριακό ψηφιακό σήμα βίντεο)
|
| Μικροδιαστολή |
270Mbps~2.97Gbps |
| Αντίσταση |
75Ω |
|
Άγρος του σήματος
|
800mV ± 10% |
| Συνδετήρας |
Η BNC συμμορφώνεται με τα πρότυπα IEC 169-8
|
| Γενικές παραμέτρους |
Δραστηριακή τάση
|
DC 5-12V |
| Δύναμη |
< 2W |
|
Μέγεθος οικοδεσπότη
|
136 × 80 × 25 mm
|
|
Πίνακας ελέγχου
|
Ψηφιακός διακόπτης κωδικού
|
| Βάρος |
00,3 κιλά |
|
Θερμοκρασία λειτουργίας
|
0 °C ~ 50 °C, χωρίς συμπύκνωση
|
|
Θέρμανση αποθήκευσης
|
-20°C~75°C
|
|
Υγρασία εργασίας
|
20-70% RH |
|
Ενυδάτωση αποθήκευσης
|
0-90% RH, χωρίς συμπύκνωση |
Διάγραμμα σύνδεσης

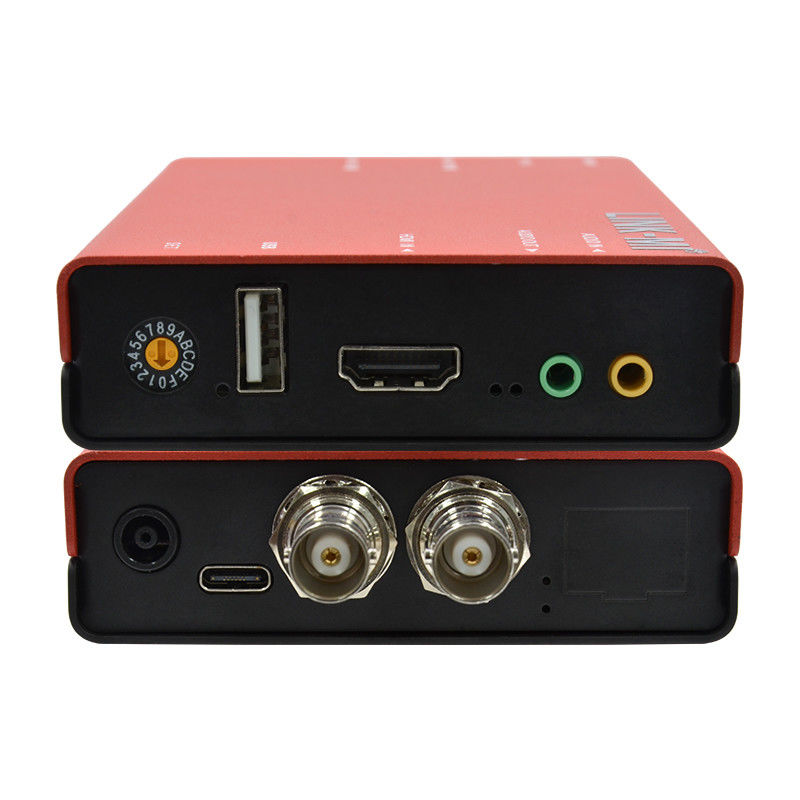

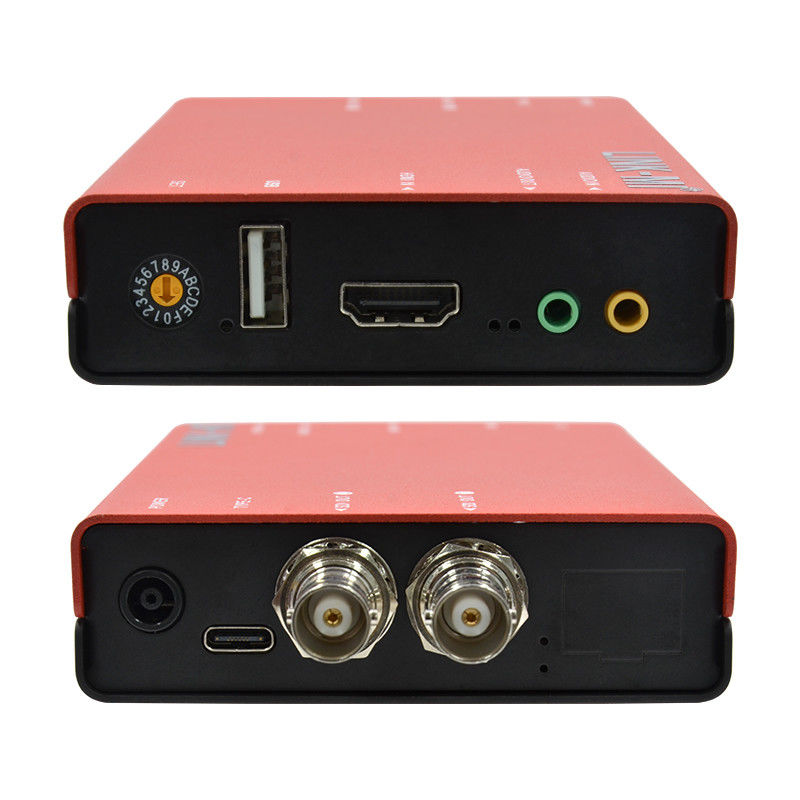

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-PHS01 HDMI σε SDI Video Converter V03.pdf
