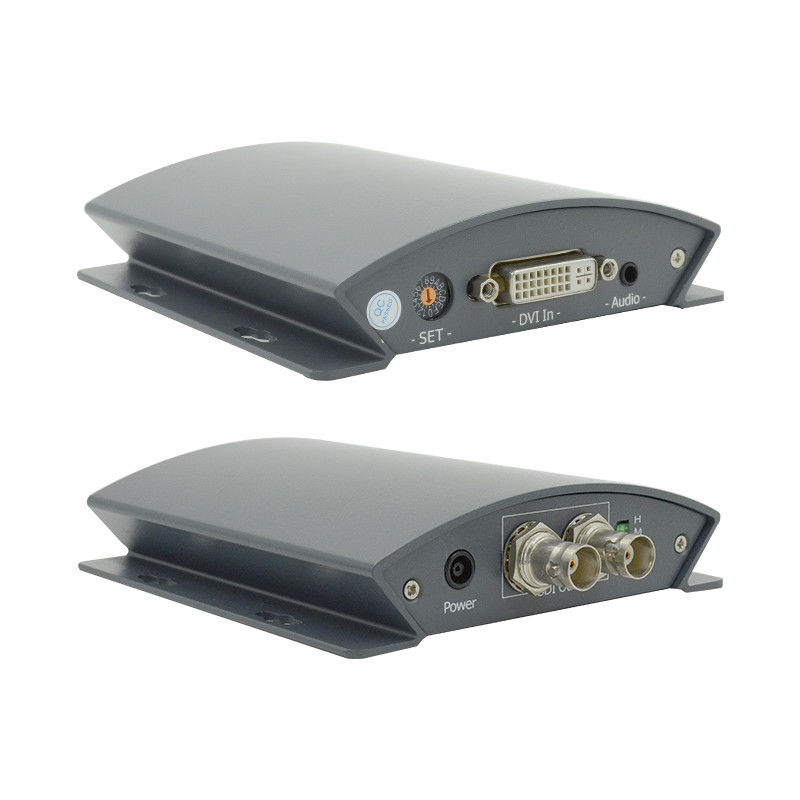

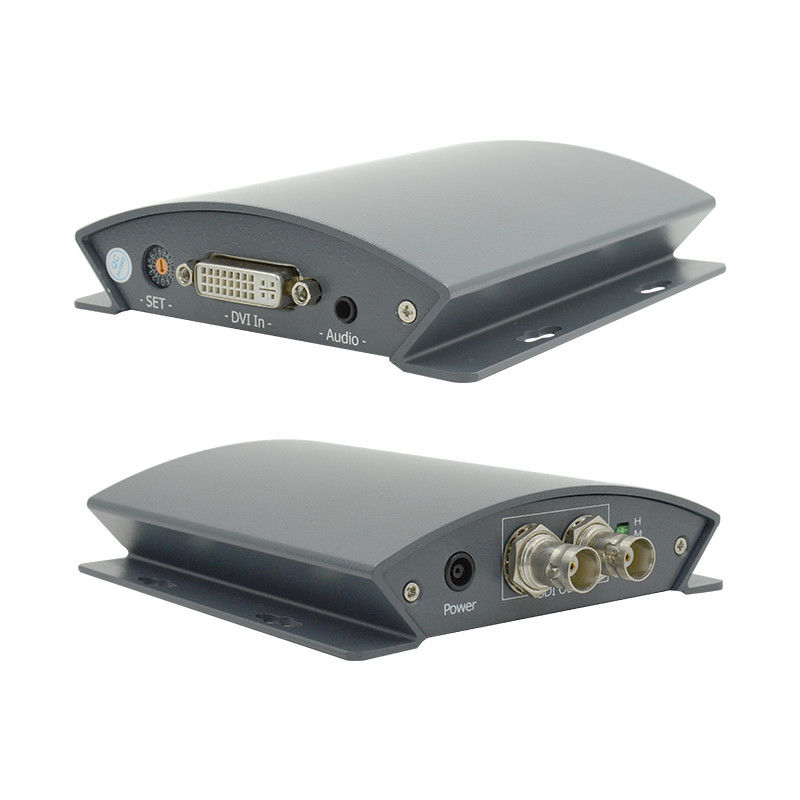

Μετατροπέας HD βίντεο DVI σε BNC SDI
Εισαγωγή
Ο LINK-MI HD Video Converter είναι μια συσκευή για τη μετατροπή σήματος DVI σε σήμα 3G/HD/SD SDI.Την ίδια στιγμή, το LM-PDS01 υποστηρίζει εξωτερικό αναλογικό στερεοφωνικό σήμα που ενσωματώνεται στο σήμα 3G/HD/SD-SDI.
Χαρακτηριστικά
1. VESA Ειδική είσοδος σήματος DVI
2Προαιρετική έξοδος σήματος SDI 3G / HD / SD
3Προαιρετική έξοδος 1080P/1080I/720P/480I/576I/1080PSF
4. Προσαρμοστικό σήμα εισόδου DVI
5. Υποστήριξη DVI εξωτερικό αναλογικό στερεοφωνικό σήμα ενσωματωμένο στο σήμα SDI
6. SDI ρυθμίζει την έξοδο "συχνότητας"
7. Η SDI έχει ρυθμίσει την έξοδο "σταθερής συχνότητας"
8.Ειδικά χαρακτηριστικά μπορούν να προσαρμοστούν
Προδιαγραφές
| Ονομασία |
Μετατροπέας HD βίντεο DVI σε BNC SDI |
| Αριθμός μοντέλου. |
Δοκιμαστική μονάδα |
| Εισαγωγή DVI |
Σήμα |
Σημάδι VESA Standard DVI |
| Συνδετήρας |
DVI-I |
| Άγρος σήματος |
800mV ±10% (75 R) |
| Αντίσταση |
100Ω |
| Αναλογική είσοδος ήχου |
Εισερχόμενο σήμα |
Αναλογικό στερεοφωνικό ήχο |
| Ψηφιακό δείγμα |
48 χιλιάρικα. |
| Αντίσταση |
16Ω |
| Συνδετήρας |
Ακουστικά |
| Έκδοση SDI |
Σήμα εξόδου |
3G/HD/SD SDI σήμα |
| Ποσοστό κώδικα |
270Mbps~2.97Gbps |
| Αντίσταση |
75Ω |
| Άγρος σήματος |
800mV ± 10% |
| Συνδετήρας |
ΒNC (πρότυπο IEC 169-8) |
| Γενικές παραμέτρους |
Ηλεκτρική τροφοδοσία |
DC 5-12V |
| Δύναμη |
< 2W |
| Μέγεθος (L*W*H) |
141*102*30 mm |
| Έλεγχος |
Διακόπτης DIP |
| Καθαρό βάρος |
00,3 κιλά |
| Περιοχή θερμοκρασίας λειτουργίας |
0-50°C |
| Πεδίο θερμοκρασίας αποθήκευσης |
-20 έως 75°C |
| Περιοχή λειτουργικής υγρασίας |
20-70% RH |
| Περιοχή υγρασίας αποθήκευσης |
0-90%RH |
Διάγραμμα σύνδεσης

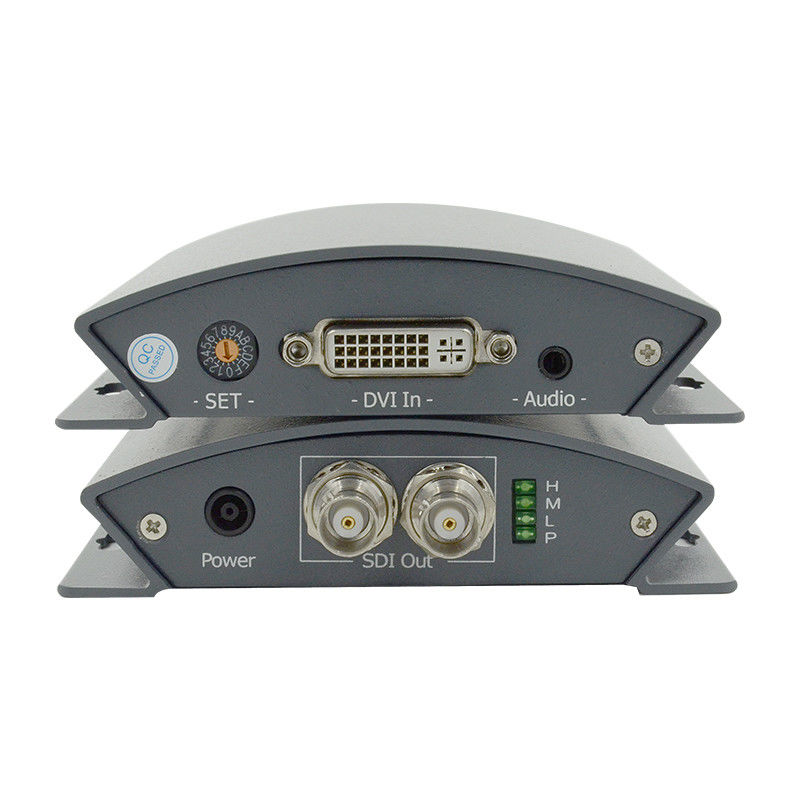

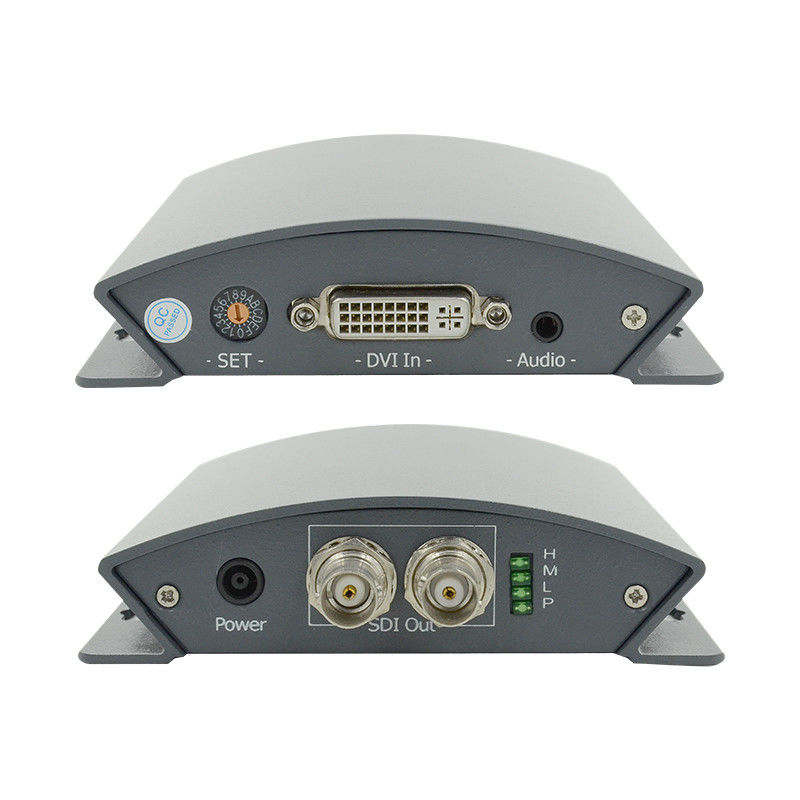

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-PDS01 DVI σε SD_HD_3G SDI μετατροπέας.pdf
