Υποστήριξη SDI σε DVI Video Converter 3G HD SD
Εισαγωγή
Ο μετατροπέας LINK-MI LM-PSD01 SD/HD/3G SDI σε DVI είναι ένας ενσωματωμένος δέκτης 3G/HD/SD-SDI συσκευής και κωδικοποιητής DVI, υποστηρίζει τη μεταφορά σημάτων 3G/HD/SD-SDI σε σήμα DVI,ενώ το LM-PSD01 υποστηρίζει επίσης σήμα 3G / HD / SD-SDI αποενσωματωμένη έξοδος ήχου σε αναλογική θύρα.
Επιπλέον, αυτό το μοντέλο υποστηρίζει επίσης τη λειτουργία μετατροπής συχνότητας, μπορείτε να μετατρέψετε το σήμα εισόδου SDI στην έξοδο πρότυπης ανάλυσης VESA.
Χαρακτηριστικά
1.Υποστηρίζει εισροή σήματος SDI 3G/HD/SD
2.Υποστηρίζει 1080p/1080i/720p/480i/576i μορφή βίντεο
3.SDΔΙΒΙεξόδου
4.Προσαρμοστικό σήμα εισόδου SDI
5.Αποσύνδεση ενσωματωμένου ήχου SDI
6.Υποστηρίζει αναλογική στερεοφωνική έξοδος ήχου
7.SΠροώθηση του χαρακτηριστικού "συχνότητα"Έξοδος DVI
8.Ειδικές λειτουργίες μπορούν να προσαρμοστούν
Προδιαγραφές
| Ονομασία |
Μετατροπέας βίντεο SDI σε DVI HD |
| Αριθμός μοντέλου. |
LM-PSD01 |
| Εισαγωγή / έξοδος SDI |
Σήμα |
3G/HD/SD SDI |
| Συνδετήρας |
ΒNC (πρότυπο IEC 169-8) |
| SMPTE |
270Mbps-2.97Gbps |
| Άγρος σήματος |
800mv ± 10% (75 Ω) |
| Αντίσταση |
75Ω |
| Αναλογική έξοδος ήχου |
Σήμα εξόδου |
Αναλογικό στερεοφωνικό ήχο |
| Αντίσταση |
16Ω |
| Συνδετήρας |
Ακουστικά |
| Έξοδος DVI |
Σήμα εξόδου |
Ψηφιακή έξοδος DVI |
| Συνδετήρας |
DVI-I |
| Άγρος σήματος |
800mv ± 10% (75 Ω) |
| Αντίσταση |
75Ω |
| Γενικές παραμέτρους |
Ηλεκτρική τροφοδοσία |
DC 5-12V |
| Δύναμη |
< 2W |
| Μέγεθος (L*W*H) |
141*102*30 mm |
| Έλεγχος |
Διακόπτης DIP |
| Καθαρό βάρος |
00,3 κιλά |
| Περιοχή θερμοκρασίας λειτουργίας |
0-50°C |
| Πεδίο θερμοκρασίας αποθήκευσης |
-20 έως 75°C |
| Περιοχή λειτουργικής υγρασίας |
20-70% RH |
| Περιοχή υγρασίας αποθήκευσης |
0-90%RH |
Διάγραμμα σύνδεσης

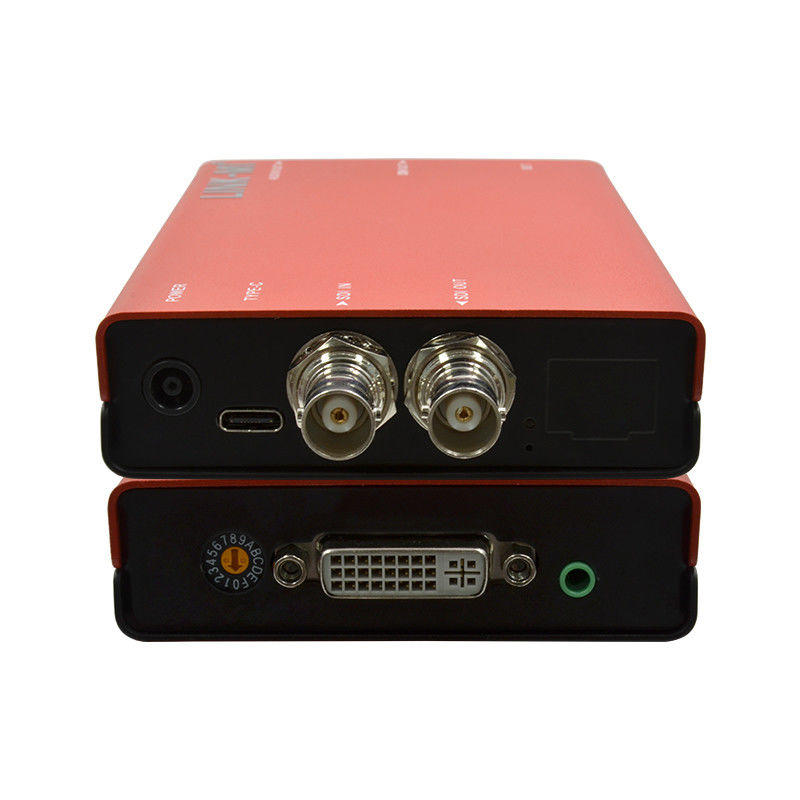

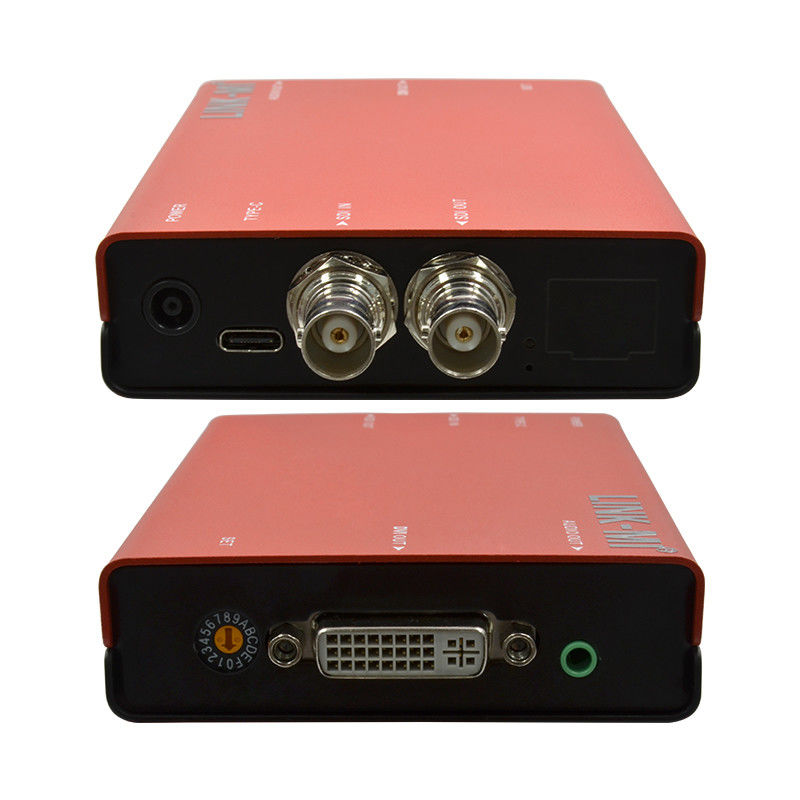

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-PSD01 Pro SDI σε DVI Μετατροπέας βίντεο -NEW.pdf
