400M ασύρματες συσκευές μετάδοσης βίντεο 3G SDI/HDMI
Εισαγωγή

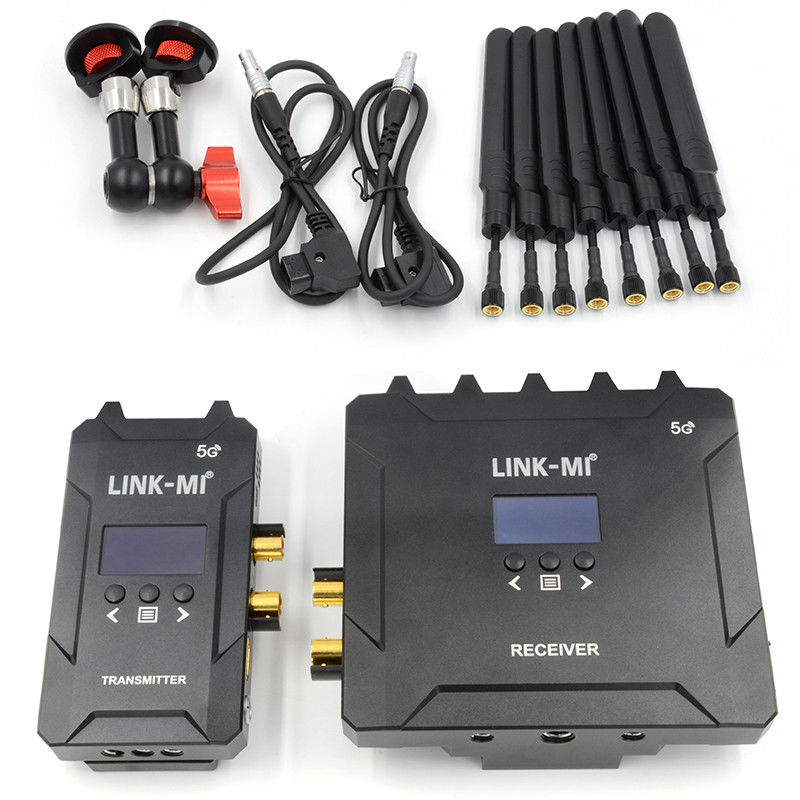

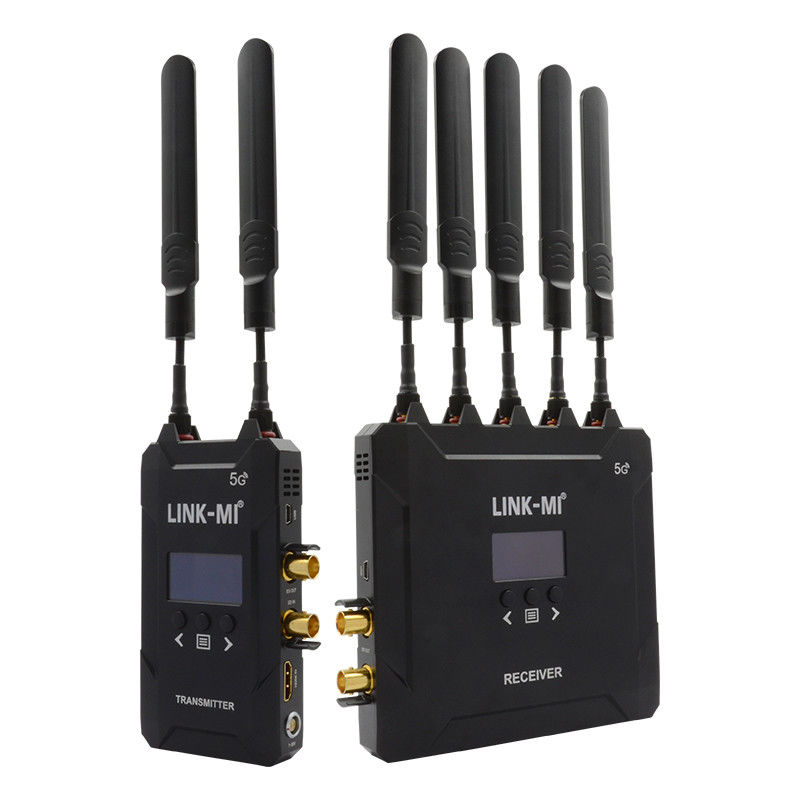

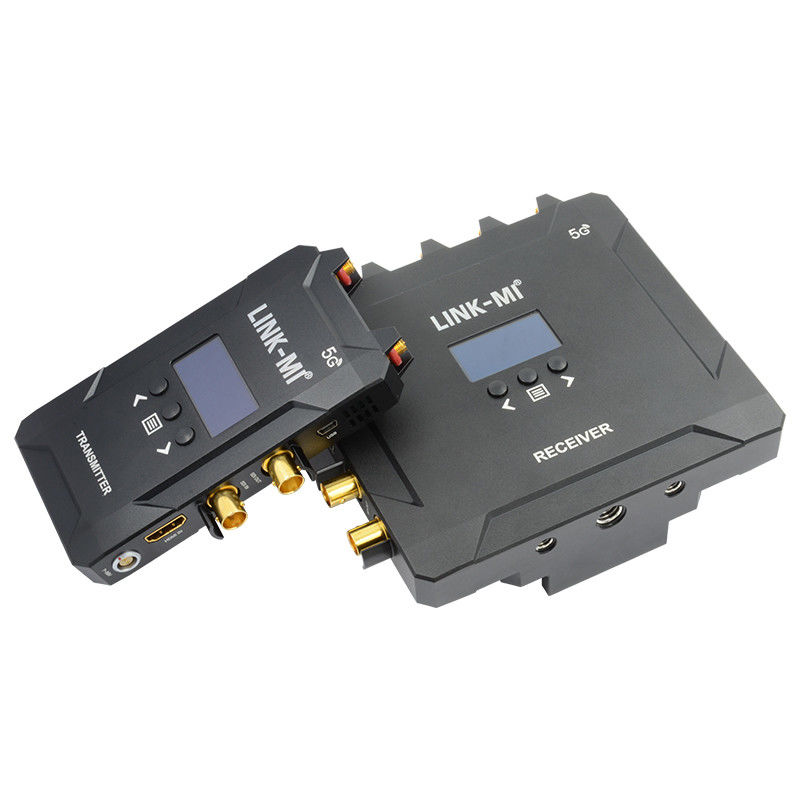

LINK-MI LM-WHS400 Αυτά τα ασύρματα προϊόντα μετάδοσης HD HDMI/SDI που χρησιμοποιούν το υψηλότερο επίπεδο τεχνολογίας ασύρματης επικοινωνίας επιτρέπουν την μετάδοση χωρίς απώλειες, χωρίς συμπίεση,χωρίς καθυστέρηση 3G SDI ή full HD σήματα HDMI .Το προϊόν αυτό περιλαμβάνει πομπό και δέκτη και είναι εξοπλισμένο με διεπαφή 3G/HD SDI και διεπαφή full HD HDMI.Η συχνότητα λειτουργίας των κεραίων είναι 5.1GHz ~ 5.9GHz, και η συχνότητα μπορεί να αλλάξει μέσω της διαμόρφωσης λογισμικού για να υιοθετήσει τις απαιτήσεις της ασύρματης ρύθμισης στον κόσμο.
Χαρακτηριστικά
1. HDMI 1.3 συμβατό
2Υποστήριξη SMPTE 425M, SMPTE 424M, SMPTE 292M Standard
3. Υποστήριξη εισόδων και εξόδων HDMI και 3G-SDI
4. Υποστήριξη της τοπολογίας σημείου προς σημείο και του σημείου προς πολλαπλά δίκτυα
5. Υποστήριξη ανάλυσης έως 1080P@60Hz, μηδενική καθυστέρηση και καμία συμπίεση
6Υποστηρίζει ζώνη συχνότητας ISM 5GHz, μέγιστο 10 κανάλια συχνότητας που επιλέγονται από κουμπιά με οθόνη OLED
7Η μέγιστη εμβέλεια μετάδοσης είναι 400 μέτρα.
8. Υποστήριξη εμφάνισης της κατάστασης ισχύος συνεχούς ενέργειας, της κατάστασης βίντεο και του δέκτη RSSI από OLED
9Υποστήριξη Δυναμικής τροφοδοσίας ευρείας εμβέλειας,περίοδος από 7V έως 36V
10. Υποστήριξη Προαιρετική Sony F970, V-φορτώνονται και G-φορτώνονται, μπουκέτα μπαταρίας, βολικό για την εγκατάσταση μπαταρίας πεδίου και την αντικατάσταση
11. Υποστήριξη επιπέδου προστασίας ESD ±8 KV (HBM, εκκένωση επαφής)
12Βιομηχανική θήκη, σταθερή, αξιόπιστη και βολική
Προδιαγραφές
| Άρθρο |
Περιγραφή |
| Διασύνδεση |
Μεταδιδαστές |
Αποδέκτης |
| Εισαγωγή SDI ((BNC θηλυκό);SDI Loop out ((BNC θηλυκό);Εισαγωγή HDMI ((Τύπος A θηλυκό);Εισαγωγή συνεχούς ροής ((2pin LEMO θηλυκό) |
Έξοδος SDI ((BNC θηλυκή)), Έξοδος HDMI (τύπου A θηλυκή) εισόδου συνεχούς ροής ((2pin LEMO θηλυκή) |
| Δύναμη |
< 6,5 W TX ή < 6 W RX |
| Διάφραση βίντεο |
Μέγιστη συχνότητα ρολογιού TMDS 148,5MHz, 4,45Gbps |
| Ανάλυση και απόσταση |
1080P@60Hz 1300ft |
| Φόρμα ήχου |
SDI ενσωματωμένο σε 4 κανάλια 24 bit/48KHz |
| Διάφραση ζώνης |
40MHz |
| Διάταξη συχνοτήτων |
5.0 GHz ~ 5.9GHz, ρυθμιζόμενο με την Κίνα, την Αμερική, την Ιαπωνία, την Ευρώπη κλπ. |
| Δύναμη μεταφοράς |
Μέγιστο 21dBm |
/ |
| Πάρτε ευαισθησία |
/ |
- 75 dBm |
| Μεταδεδομένα SDI |
Χρονικός κωδικός ((LTC VITC1 VITC2);Απομακρυσμένος έλεγχος ((Προβολέας) |
| Επίπεδο ΕΕΔ |
HBM +/-8kv (απολύσεις επαφής) |
| Διάσταση |
(L x W x H): 80,30 mm x 34,60 mm x 134,40 mm |
(L x W x H): 156,60 mm x 43,00 mm x 141,40 mm |
| Καθαρό βάρος |
0.232kg ανά μονάδα (χωρίς κεραία) |
0.512kg ανά μονάδα (χωρίς κεραία) |
| Θερμοκρασία |
0 ~ 40 °C (λειτουργία), -20 ~ 60 °C (αποθέματα) |
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης

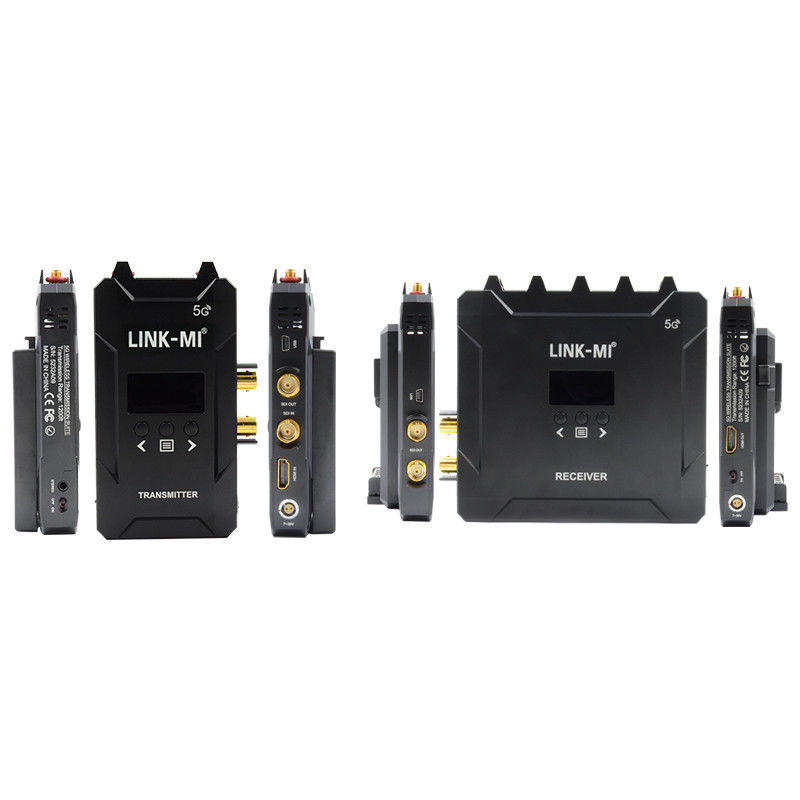

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
ΛΜ-WHS400 400M ασύρματος δέκτης μετάδοσης HDMI SDI...
