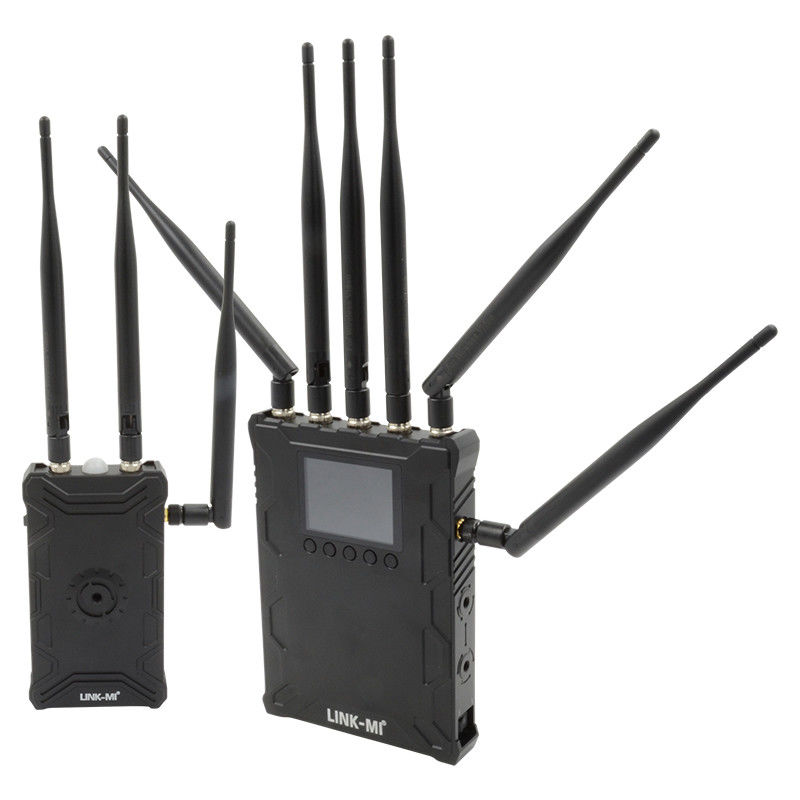

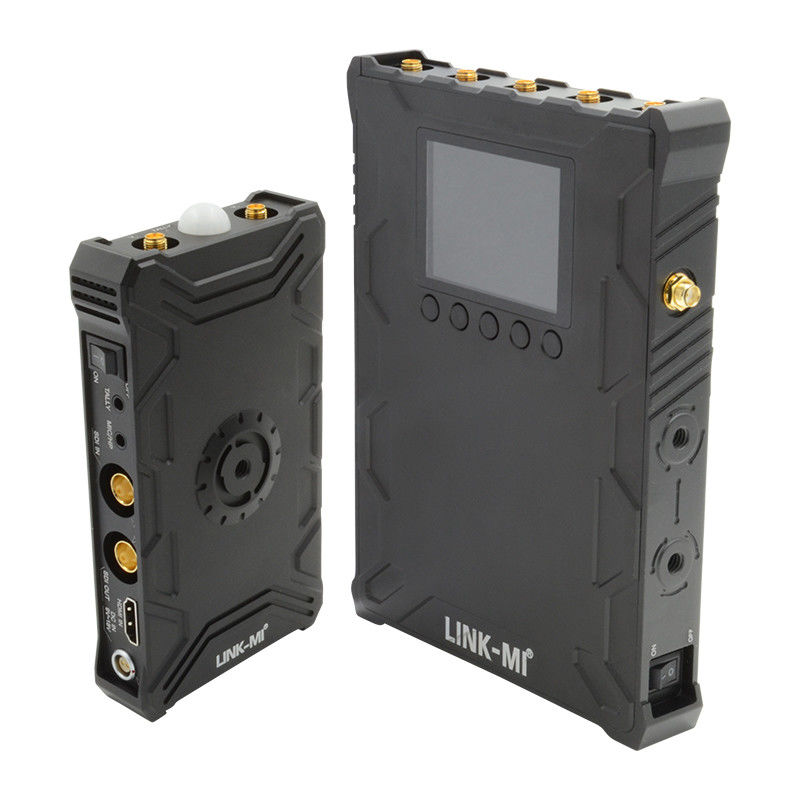

Ηλεκτρονικός διευρυτής HDMI/SDI Wireless 500M με σύστημα TALLY Video Transmission Link
Εισαγωγή
LINK-MI LM-WX500T Αυτός ο εξοπλισμός έχει σχεδιαστεί για να αντικαταστήσει το τρέχον ευρέως χρησιμοποιούμενο καλώδιο στο περιβάλλον ζωντανής μετάδοσης και παραγωγής, μπορεί να χρησιμοποιηθεί στην παραγωγή ταινιών,ζωντανή μετάδοση καθώς και πολλές εφαρμογές που απαιτούν καλής ποιότητας ασύρματη σύνδεση βίντεοΈνα εσωτερικό τηλέφωνο με σύστημα TALLY είναι επίσης ενσωματωμένο, επιτρέποντας στον εικονολήπτη και τον σκηνοθέτη να μιλήσουν εύκολα.
Χαρακτηριστικά
1. Μη συμπιεσμένη μετάδοση 3G/HD/SD-SDI και HDMI Μέχρι 1080p 50/60 μη συμπιεσμένη SDI&HDMI.
2. Λιγότερη από 1 καθυστέρηση καρέ Δεν υπάρχει διακριτή καθυστέρηση βίντεο και μπορείτε να το χρησιμοποιήσετε ως πραγματική εποπτεία σε πραγματικό χρόνο.
3Μέχρι 2000ft απόσταση μετάδοσης (γραμμή όρασης) Η απόσταση μετάδοσης μπορεί να είναι διαφορετική, ανάλογα με το περιβάλλον, τις συνθήκες ραδιοκυμάτων, το κτίριο κ.λπ.
4. Υποστήριξη πολλαπλών εκπομπών Υποστήριξη ενός πομπού σε πολλαπλούς δέκτες. Ο χρήστης μπορεί να ορίσει κανάλι για τη σύνδεση του πομπού και των δέκτων.
5Η ασύρματη συχνότητα είναι 5,1-5,9GHz και 2,4G ISM ζώνη, λειτουργεί χωρίς άδεια.
6- Ενσωματωμένος ανεμιστήρας TX πλευρικός ενσωματωμένος ανεμιστήρας εξαερισμού υψηλής απόδοσης με πολύ μικρό θόρυβο.
7. Ελέγχος ανεμιστήρα Όταν η θερμοκρασία είναι χαμηλότερη από 25° CTX πλευρικός ενσωματωμένος ανεμιστήρας θα κλείσει αυτόματα.
8Χρήστης μπορεί να πάρει μεταδότη μέσα θερμοκρασία σε πραγματικό χρόνο από TX πλευρά OLED οθόνη.
9Για να μειωθεί η αμοιβαία παρεμβολή κατά τη χρήση πολλαπλών συνόλων προϊόντων σε ένα μικρό περιβάλλον.
10. AES 128 κρυπτογράφηση
11. Προς τα εμπρός και πίσω δείκτης TALLY.Μια 3.5mm JACK TALLY έξοδος για εξωτερικό Wrist ((δεν παρέχει, και το μέγιστο ρεύμα εξόδου είναι 20mA)
12. Σύνδεσμος 6pin-LEMO για σύστημα εσωτερικής επικοινωνίας
13Τόσο ο πομπός όσο και ο δέκτης έχουν μεταλλικό περίβλημα, το οποίο είναι ανθεκτικό και στερεό.
14. απλή σύνδεση Το ασύρματο σύστημα είναι σχεδιασμένο plug-and-play, χωρίς οποιαδήποτε ρύθμιση λογισμικού.
Προδιαγραφές
| Άρθρο |
Προδιαγραφή |
| Περιοχή συχνοτήτων |
5.1-5.9 ((GHz) *Υπόκειται σε διαφορετικούς κανονισμούς ραδιοσυχνοτήτων σε διαφορετικές περιοχές. |
| 2.4-2.483GHz με ζώνη ISM |
| Μέθοδος τροποποίησης και εύρος ζώνης |
OFDM/40MHz για βίντεο |
| GFSK/1MHz για σύστημα ενδοφωνικής επικοινωνίας |
| Υποστηριζόμενες μορφές βίντεο |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i
|
| Υποστηριζόμενες μορφές ήχου |
PCM, DTS-HD, Dolby TrueHD |
| Χρονικός κωδικός |
SMPTE-12M |
| Πεδίο μετάδοσης |
Μέχρι 2000ft ((Κατά την οπτική γραμμή) |
| Μεταδότης |
| Άντενα |
Εξωτερική κεραία 5G × 2pcs |
| Εξωτερική κεραία 2.4G x1pcs |
| Δύναμη μεταφοράς |
17 dBm |
| Λειτουργική διεπαφή |
Εισαγωγή HDMI· Εισαγωγή SDI· Εισαγωγή SDI Loop· Mini USB· LEMO Power IN· Αντενή RPSMA Socket· Δύναμη ON/OFF,3.5mm πρίζα HP/MIC
Η έξοδος TALLY για το Wrist
|
| Δομή στερέωσης |
1/4 ∆ιασύνδεση ζεστών παπουτσιών |
| Οθόνη OLED |
Πληροφορίες για το κανάλι, κατάσταση βίντεο, χωρητικότητα μπαταρίας, μενού κατάστασης, ήχος |
| Πηγή ενέργειας |
9-18V για είσοδο συνεχούς ρεύματος, μπαταρία F550/F970 |
| Κατανάλωση ενέργειας |
70,5-8,5W |
| Καθαρό βάρος (με κεραία) |
400 γραμμάρια |
| Μέγεθος |
142.5×76×24.3 χιλιοστά |
| Θερμοκρασία |
-10-50°C (σε λειτουργία), -40-80°C (σε αποθήκευση) |
| Αποδέκτης |
| Άντενα |
Εξωτερική κεραία 5G × 5pcs |
| Εξωτερική κεραία 2G x1pcs |
| Αποδοχή Ευαισθησίας |
- 70 dBm |
| Λειτουργική διεπαφή |
Δύο έξοδος SDI, έξοδος HDMI, μίνι USB,
Δύναμη ενεργοποίησης LEMO IN· πρίζα RPSMA κεραίας·
Δύναμη ON/OFF, πρίζα 3,5 mm HP/MIC.3.5mm TALLY υποδοχή; βελόνα LEMO 6
|
| Δομή εντοπισμού |
1/4 ∆ιασύνδεση ζεστών παπουτσιών |
| Οθόνη OLED |
Πληροφορίες για το κανάλι, ισχύς σήματος, ισχύς, δείκτης TALLY |
| Πηγή ενέργειας |
9-18V για είσοδο συνεχούς ρεύματος· μπαταρία SONY V-mount |
| Κατανάλωση ενέργειας |
70,5-8,5W |
| Καθαρό βάρος (με κεραία) |
800 γραμμάρια |
| Μέγεθος |
169.5×122×25.2 χιλιοστά |
| Θερμοκρασία |
-10-50°C (σε λειτουργία), -40-80°C (σε αποθήκευση) |
Διάγραμμα σύνδεσης

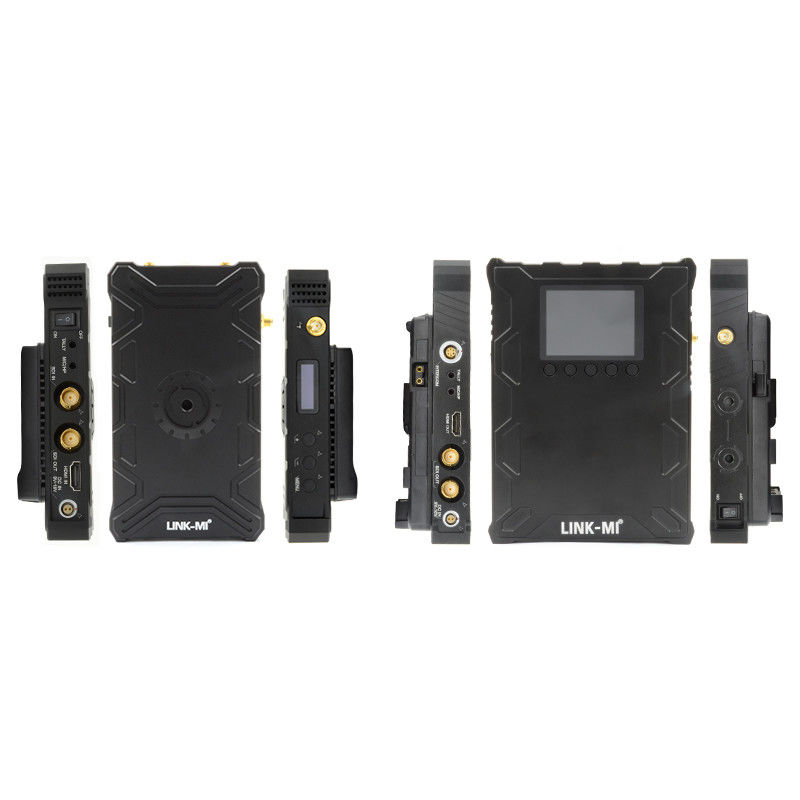

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
Συσκευές ασύρματης μετάδοσης LM-WX500T.pdf
