18Gbps 1x4 HDMI Splitter Extender 150m 4K Βίντεο ήχος Splitter
Εισαγωγή

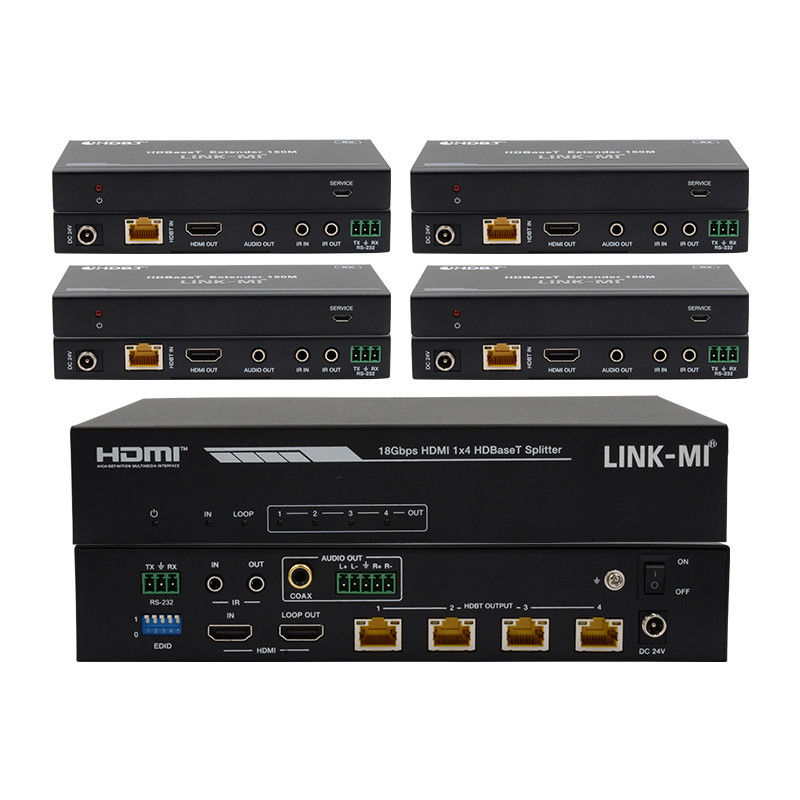

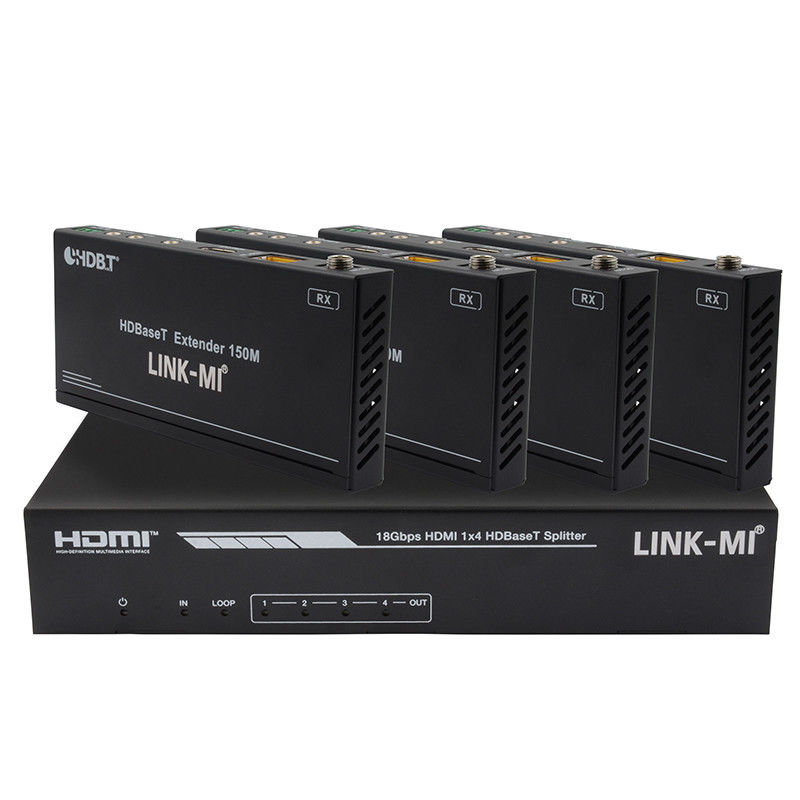

LINK-MI LM-SPH14-150 Αυτός ο 18Gbps HDMI 1x4 HDBaseT Splitter μπορεί να διανείμει 1 σήμα πηγής σε οποιαδήποτε 4 συσκευές οθόνης.Η απόσταση μετάδοσης σήματος HDMI μπορεί να επεκταθεί έως 120 μέτρα με ανάλυση 4K2K@60HzΤο προϊόν υποστηρίζει έως και 7.1CH HD μετάδοση ήχου. Υποστηρίζεται λειτουργία εκχύλισης ήχου και προηγμένη διαχείριση EDID.
Χαρακτηριστικά
1. συμβατό με τα HDMI 2.0b, HDCP 2.2 και HDCP 1.x
2Υποστηρίζει πλάτος ζώνης 18Gbps
3. Υποστηρίζει ανάλυση βίντεο έως 4K2K@60Hz 4:4:4
4Υποστηρίζει HDR, HDR10+, HLG και Dolby vision
5. Υποστήριξη μέχρι 7.1CH HD audio pass-through
6. Υποστηρίζει ψηφιακή και αναλογική έξοδος ήχου χωρίς ενσωμάτωση
7. Επεκτείνετε την απόσταση μετάδοσης σήματος έως 120 μέτρα με την ανάλυση 4K2K@60Hz, 150 μέτρα με την ανάλυση 1080P@60Hz μέσω ενός ενιαίου καλωδίου CAT6/6a/7
8Υποστηρίζει 1 είσοδο HDMI, 1 έξοδο βρόχου HDMI και 4 εξόδους HDBaseT.
9. IR, RS-232 δρομολογείται σε έξοδο HDBaseT
10Προχωρημένη διαχείριση EDID
11. Υποστήριξη λειτουργίας POC μονόδρομου (μόνο από πομπό στον δέκτη)
12Συμπίεση για εύκολη και ευέλικτη εγκατάσταση
Προδιαγραφές
|
Τεχνική
|
|
Συμμόρφωση HDMI
|
HDMI 2.0b
|
|
Συμμόρφωση με την HDCP
|
HDCP 2.2/1.x
|
|
Διάταξη ζώνης
|
594MHz/18Gbps
|
|
Ανάλυση βίντεο
|
Μέχρι 4k2k@60Hz 4:4:4
|
|
Βαθμό χρώματος
|
8bit,10-bit,12-bit ((1080p@60Hz)
8-bit (4K2K@60Hz YUV4:4:4)
8bit,10-bit,12-bit ((4K2K@60Hz YCbCr 4:22/4:2:0)
|
|
Χρωματικό χώρο
|
RGB 4:4:4, YCbCr 4:44 / 4:22 / 4:2:0
|
|
HDR
|
Υποστήριξη HDR, HDR10+, HLG, Dolby vision
|
|
Φόρμα ήχου HDMI
|
Η LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
|
Συγκροτήματα ομοαξονικού ήχου
|
PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1
|
|
Ανάλογες μορφές ήχου
|
PCM 2.0CH
|
|
Προστασία ESD
|
Μοντέλο ανθρώπινου σώματος ±8kV (αεροδιαστολή)&
±4kV (απολύσεις επαφής)
|
|
Σύνδεση
|
|
Εισαγωγή
|
1 × HDMI τύπου Α (19-pin θηλυκό)
|
|
Αποδόσεις
|
1 × HDMI τύπου Α (19-pin θηλυκό)
4x HDBaseT OUT [RJ45]
1x Κοακσιακό ήχο [RCA]
1x L/R Audio OUT [σύνδεσμος φίνιξ 5 πινών]
|
|
Έλεγχος
|
1 × RS-232 (3-pin Phoenix connector)
1x διακόπτης EDID DIP [5-pin]
1x IR IN [3,5mm Stereo Mini-jack]
1x IR OUT [3,5mm στερεοφωνικό μίνι-jack]
|
|
Μηχανικές
|
|
Διαμονή
|
Μεταλλικό περίβλημα
|
|
Χρώμα μεταξοκίστρου
|
Μαύρο
|
|
Μέγεθος
|
Μεταδότης: 220 mm (W) × 130 mm (D) × 40 mm (H)
Διάταξη: 140 mm (W)×65 mm (D)×18 mm (H)
|
|
Βάρος
|
Μεταδότης: 853g
Αποδέκτης: 246g
|
|
Ηλεκτρική τροφοδοσία
|
Εισαγωγή: AC100 - 240V 50/60Hz, έξοδος: DC 24V/2.7A
(Κανονισμοί ΗΠΑ/ΕΕ, πιστοποιημένο CE/FCC/UL)
|
|
Κατανάλωση ενέργειας
|
35W
|
|
Λειτουργία
Θερμοκρασία
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Θέρμανση αποθήκευσης
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Σχετική υγρασία
|
20~90% RH (μη συμπυκνωτική)
|
| Σημείωση:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση |
Διάγραμμα σύνδεσης

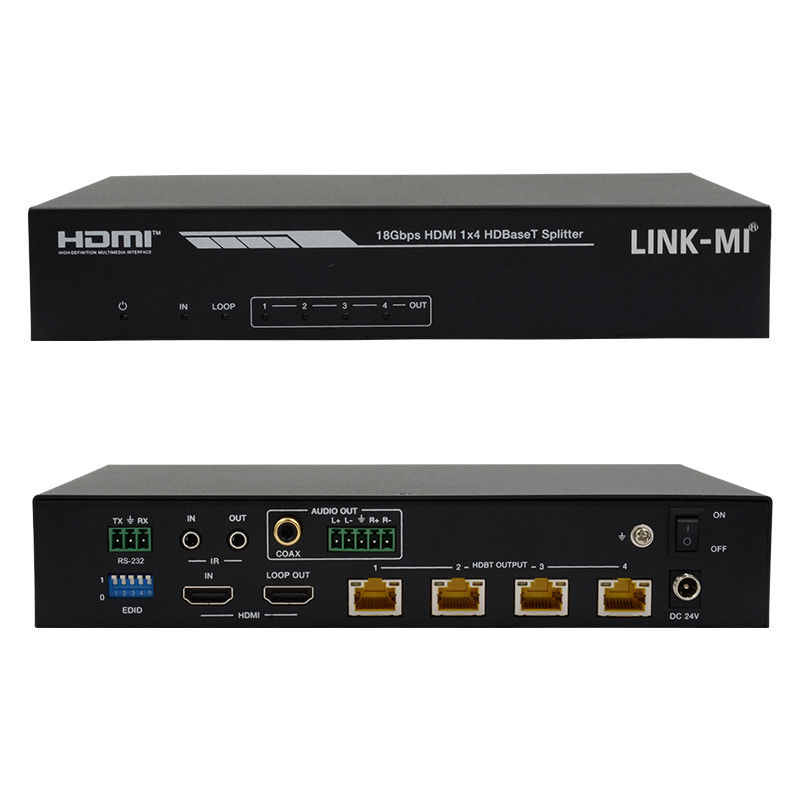

Περιγραφή πίνακα
Γενικές ερωτήσεις
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α1: Ως επαγγελματίας κατασκευαστής, προμηθεύουμε προϊόντα που σχετίζονται με το HDMI για περισσότερα από 10 χρόνια στην Κίνα.
Ε2: Γιατί να σας επιλέξουμε;
Α2: Μπορούμε να προσφέρουμε προϊόντα με εργοστασιακή τιμή, καλή ποιότητα, καλύτερη υπηρεσία και μακρά εγγύηση.
Ε3: Τι λέτε για την υπηρεσία προϊόντων σας;
Α3: Μπορούμε να προσφέρουμε OEM και ODM, να εκτυπώσουμε το εμπορικό σήμα σας, το σχέδιο σας στο προϊόν με βάση την ποσότητα της παραγγελίας σας.
Ε4: Τι γίνεται με τους όρους πληρωμής;
Α4: Δεχόμαστε τραπεζική μεταφορά, δυτική ένωση, χρήματα γραμμάριο, paypal, Τράπεζα της Κίνας ή μετρητά ως πληρωμές.
Ε5: Πώς αποστέλλετε το πακέτο;
Α5: DHL, Fedex, EMS, αεροπορικώς, θαλάσσια... κλπ.
Ε6: Τι είδους εγγύηση προσφέρετε;
Α6: Η εξαιρετική μας ομάδα υπηρεσιών μετά την πώληση θα σας παρέχει τεχνική υποστήριξη σε απευθείας σύνδεση. Προσφέρουμε εγγύηση ενός έτους για τα προϊόντα μας.
Ε7: Πώς θα μπορούσα να αγοράσω τα προϊόντα που χρειάζομαι αν δεν υπάρχει τιμή στην ιστοσελίδα;
Α7: Μπορείτε να μας στείλετε την έρευνα σας σχετικά με τα προϊόντα που χρειάζεστε. Οι πωλήσεις μας θα σας απαντήσουν εντός 24 ωρών για να σας βοηθήσουν να κάνετε την παραγγελία.
Εγχειρίδιο χρήστη:
LM-SPH14-150 1x4 HDBaseT Splitter 150m.pdf
